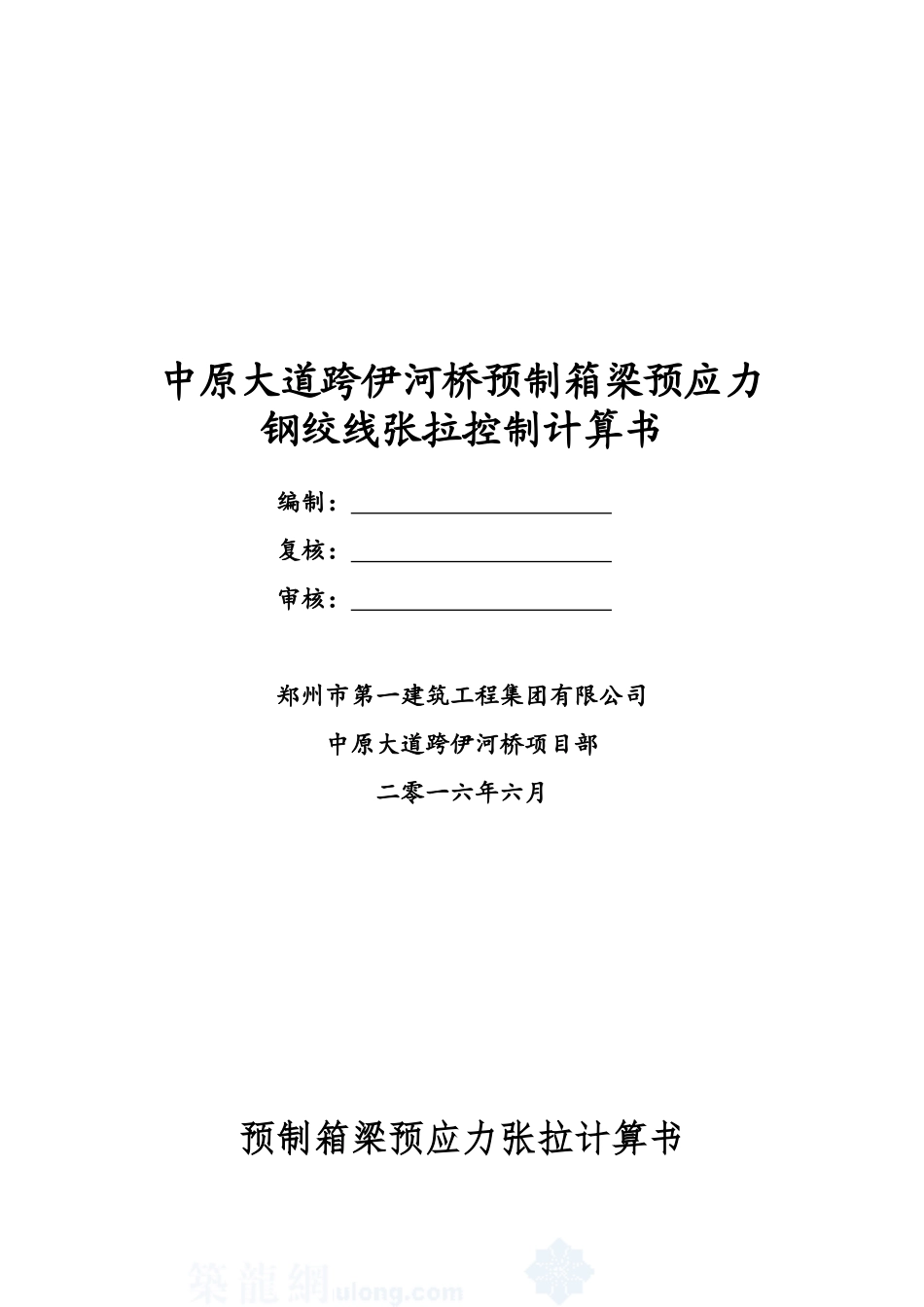

中原大道跨伊河桥预制箱梁预应力钢绞线张拉控制计算书 编制： 复核： 审核： 郑州市第一建筑工程集团有限公司中原大道跨伊河桥项目部二零一六年六月预制箱梁预应力张拉计算书 1、工程概况本工程引桥全长 1766m，桥梁面积 72406㎡。主桥北侧右幅引桥分 6 联布置，跨径分别为（3x30m）+(4x35m) +(4x35m) +(3x40m) +(3x40m) +(4x40m)=770m，左幅引桥分 7 联布置，跨 径 分 别 为 （ 2x30m ） +(2x35m) +(4x35m) +(4x35m) +(2x40m)+(3x40m) +(4x40m)=770m，主 桥 南 侧 右 幅 引 桥 分 10 联 布 置 ， 跨 径 分 别 为 （ 3x40m ）+（3x40m）+ （3x40m）+ （3x40m）+ (2x40m) +(4x35m) +(2x25m) +(30+41+30m) +（2x35m）+ (3x25m)=996m，左幅引桥分 9 联布置，跨径分别为（3x40m）+（3x40m）+ （ 3x40m ） + （ 3x40m ） + (2x40m) +(4x35m) +(2x35m) +(30+41+30m) +（5x25m)=996m。每幅主梁全宽 20.5 米，由 7 片小箱梁组成，箱梁间距 2.85m 跨度分别为 25m、30m、35m、40m。梁高对应25m、30m、35m、40m 跨度分别为 1.4m、1.6m、1.8m、2m。采纳 C50 混凝土预制而成，现场吊装施工。本桥梁工程共计箱梁 644 片，其中 25m 跨 70 片、30m 跨 35 片、35m 跨 210 片、40m 跨 329 片本计算书针对引桥的 35m 与 40m 的预制箱梁。预制箱梁分布于桥 0 轴—21 轴、26 轴—46 轴、49 轴—54 轴。分中跨中梁、中跨边梁、边跨中梁、边跨边梁四种型号。各梁的预应力筋分布情况如下表所示：35m 箱梁腹板与底板处钢绞线（负弯矩未计入计算范围）箱梁名称数量(片)N1（2 束）N2（2束）N3（2束）N4（2 束）N5（2束）钢绞线钢绞线钢绞线钢绞线钢绞线中跨中梁604φs15.24φs15.25φs15.25φs15.25φs15.2中跨边梁245φs15.25φs15.25φs15.25φs15.25φs15.2边跨中梁905φs15.25φs15.25φs15.26φs15.25φs15.2边跨边梁365φs15.26φs15.26φs15.26φs15.25φs15.2 40m 箱梁腹板与底板处钢绞线（负弯矩未计入计算范围）箱梁名称数量(片)N1（2束）N2（2束）N3（2束）N4（2束）N5（2束）N6（2束）钢绞线钢绞线钢绞线钢绞线钢绞线钢绞线中跨中梁754φs15.24φs15.24φs15.24φs15.25φs15.24φs15.2中跨边梁304φs15.24φs15.25φs15.25φs15.25φs15.24φs15.2边跨中梁1605φs15.25φs15.25φs15.25φs15.26φs15.24φs15.2边跨边梁645φs15.25φs15.25φ...
