几种USB接线图 和 鼠标键盘口转USB图

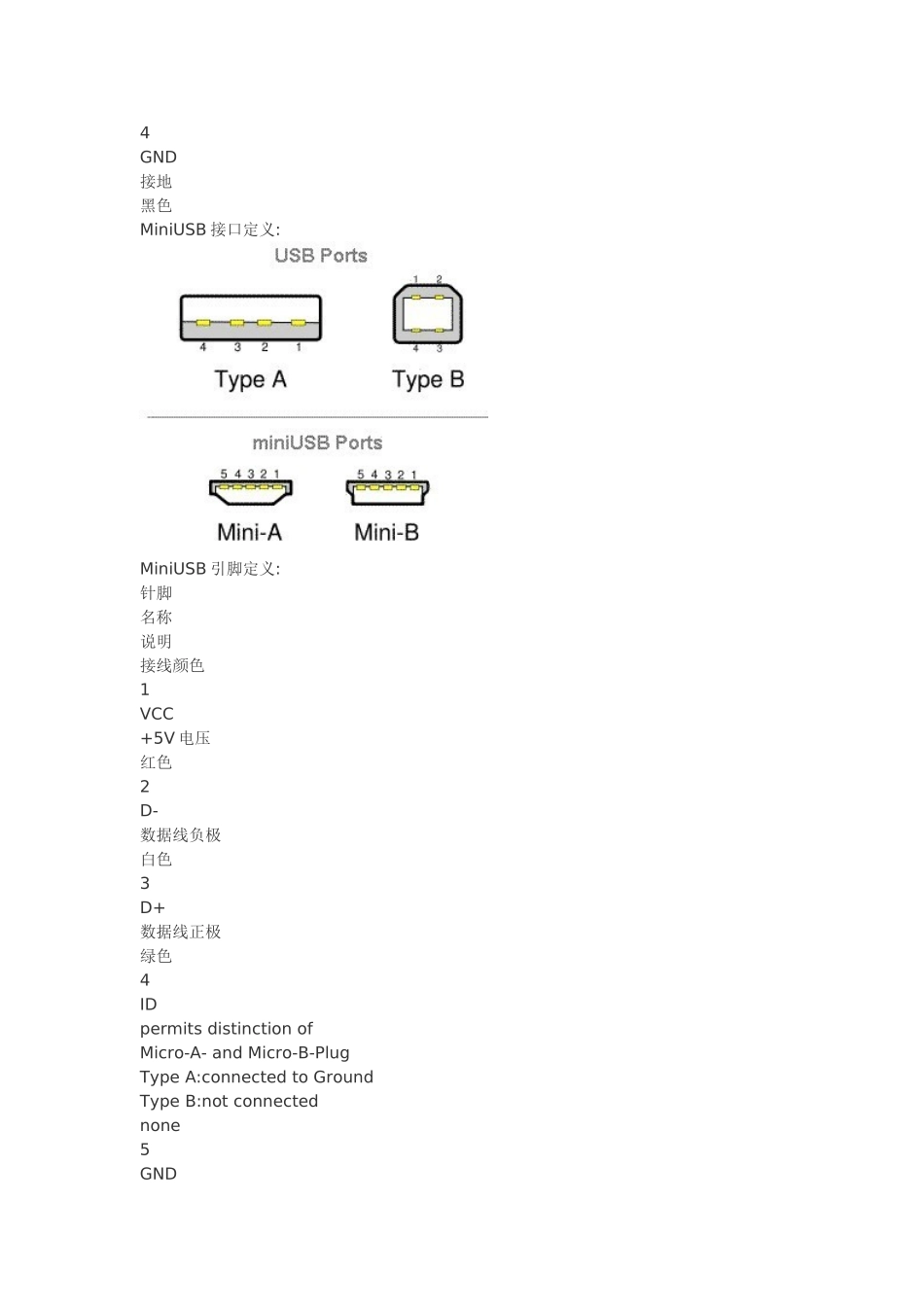

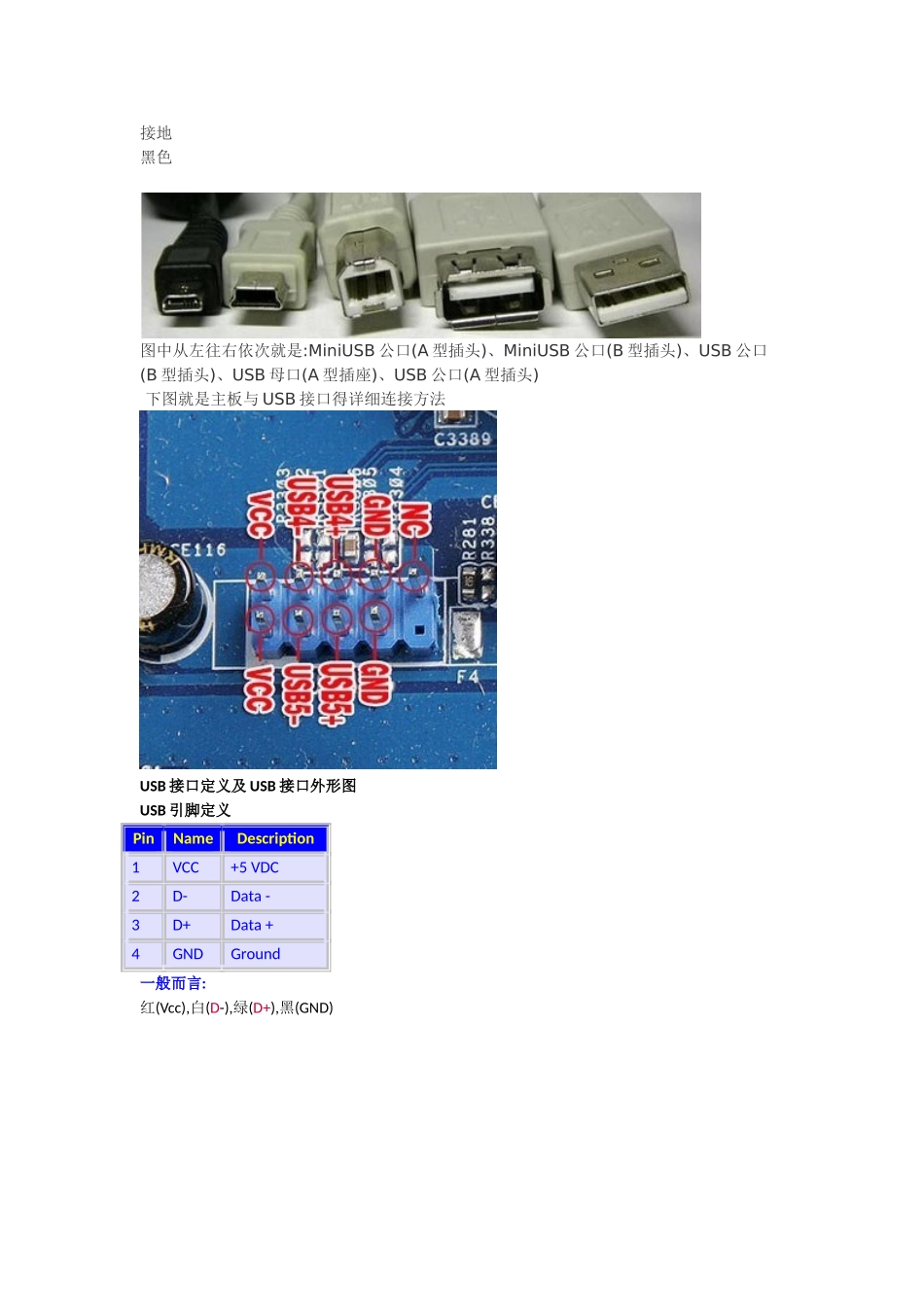

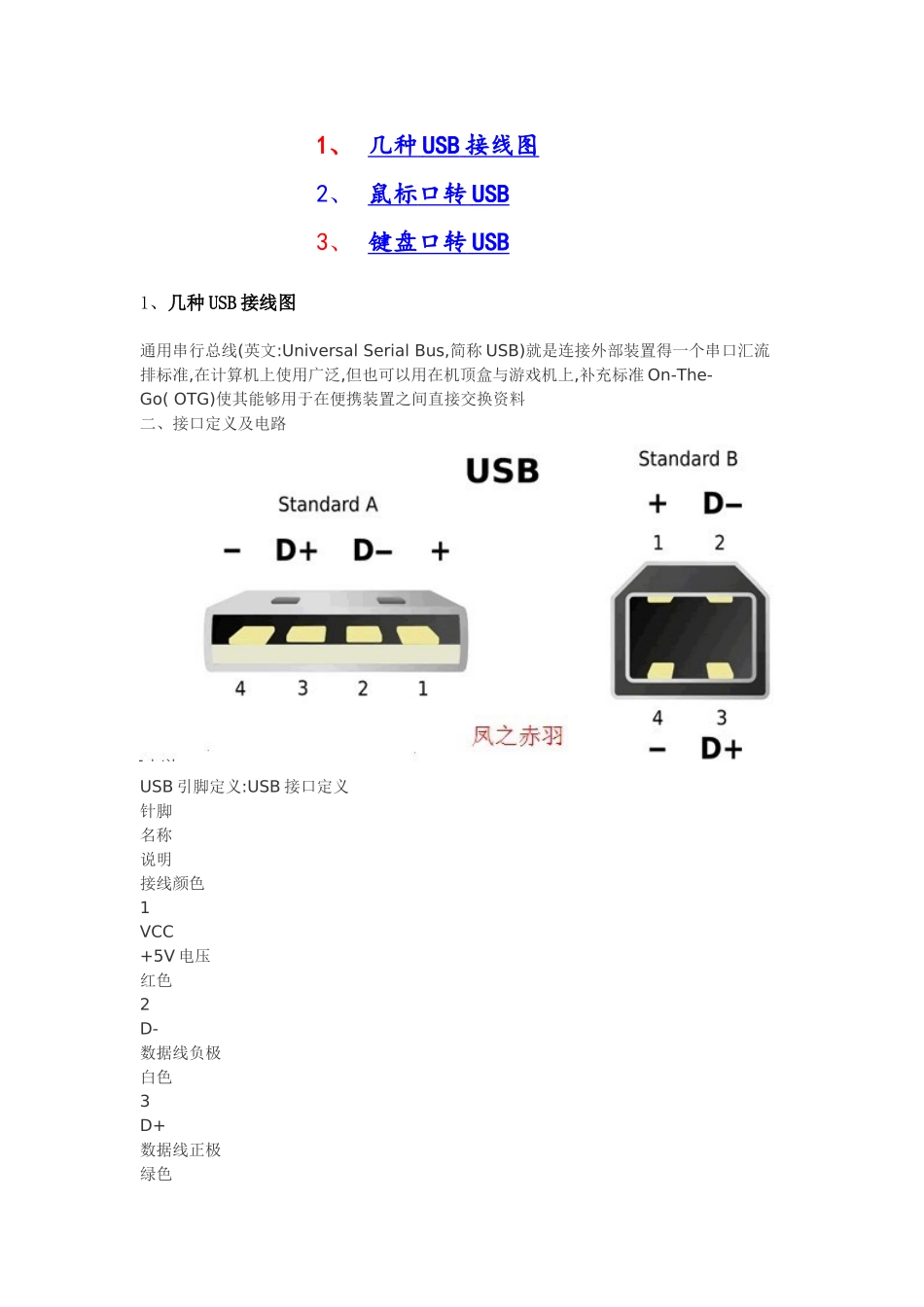

1、 几种 USB 接线图 2、 鼠标 口 转 USB 3、 键盘口转 USB 1、几种 USB 接线图 通用串行总线(英文:Universal Serial Bus,简称 USB)就是连接外部装置得一个串口汇流排标准,在计算机上使用广泛,但也可以用在机顶盒与游戏机上,补充标准 On-The-Go( OTG)使其能够用于在便携装置之间直接交换资料二、接口定义及电路USB 引脚定义:USB 接口定义针脚名称说明接线颜色1VCC+5V 电压红色2D-数据线负极白色3D+数据线正极绿色4GND接地黑色MiniUSB 接口定义:MiniUSB 引脚定义:针脚名称说明接线颜色1VCC+5V 电压红色2D-数据线负极白色3D+数据线正极绿色4IDpermits distinction ofMicro-A- and Micro-B-PlugType A:connected to GroundType B:not connectednone5GND接地黑色图中从左往右依次就是:MiniUSB 公口(A 型插头)、MiniUSB 公口(B 型插头)、USB 公口(B 型插头)、USB 母口(A 型插座)、USB 公口(A 型插头) 下图就是主板与 USB 接口得详细连接方法USB 接口定义及 USB 接口外形图USB 引脚定义PinNameDescription1VCC+5 VDC2D-Data -3D+Data +4GNDGround一般而言:红(Vcc),白(D-),绿(D+),黑(GND) mini usb 引脚定义引脚功能颜色备注1V BUS红电源+5V2DATA-白数据－3DATA+绿数据＋4ID A 型:与地相连B 型:不接地(空)5GND黑地其中 ID 脚在 OTG 功能中才使用。由于 Mini-USB 接口分 Mini-A、B 与 AB 接口。假如您得系统仅仅就是用做 Slave,那么就使用 B 接口。系统控制器会推断 ID 脚得电平推断就是什么样得设备插入,假如就是高电平,则就是 B 接头插入,此时系统就做主模式(master mode)假如 ID 为低,则就是 A 接口插入,然后系统就会使用 HNP 对话协议来决定哪个做 Master,哪个做Slave。--2、鼠标转 USB鼠标,键盘,ps/2,usb,串口,转换接线方法(图)2025 年 06 月 14 日 05:00一.ps/2 鼠标转 USB:不就是所有 PS/2 鼠标都可以改为 USB 鼠标得,可以改得 PS/2 鼠标得特征:A、电路板一般带有两块集成电路,(一块光电感应,一块按键或 USB 协议转换,与一只 24M 得晶体振荡器--早期 PS/2 鼠标、)B、后期得 PS/2 鼠标只有一块光电感应芯片,但也有一只 24M 晶体振荡器、可以改得 PS/2 鼠标一般都带有晶体振荡器,假如按图改了,但电脑检测出为未知USB 设备,而非鼠标设备,说明该 PS/2 鼠标不能改为 USB 鼠标了、二、ps/2 键盘转 USB:到目前为止我所知得 ps...
