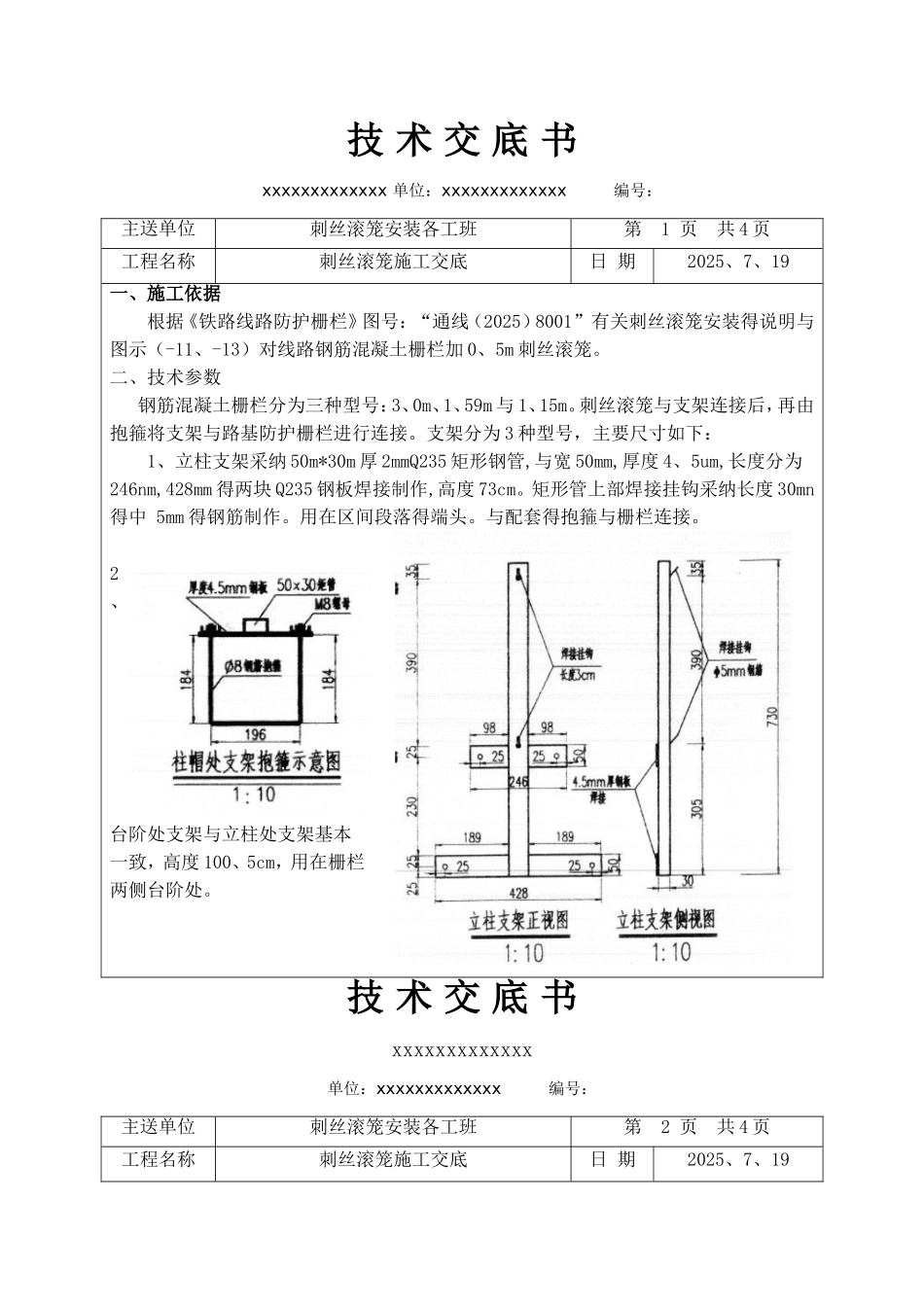

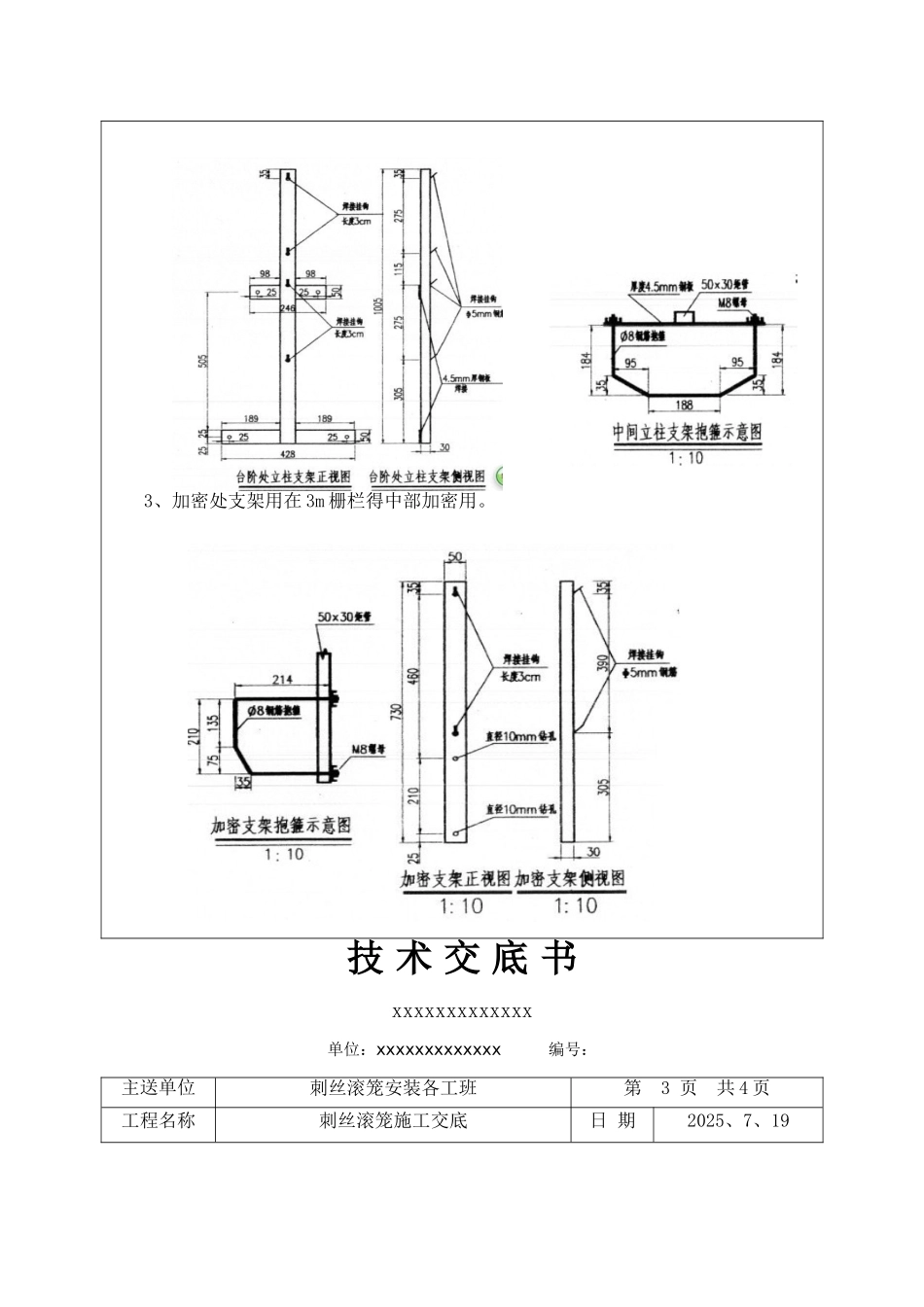

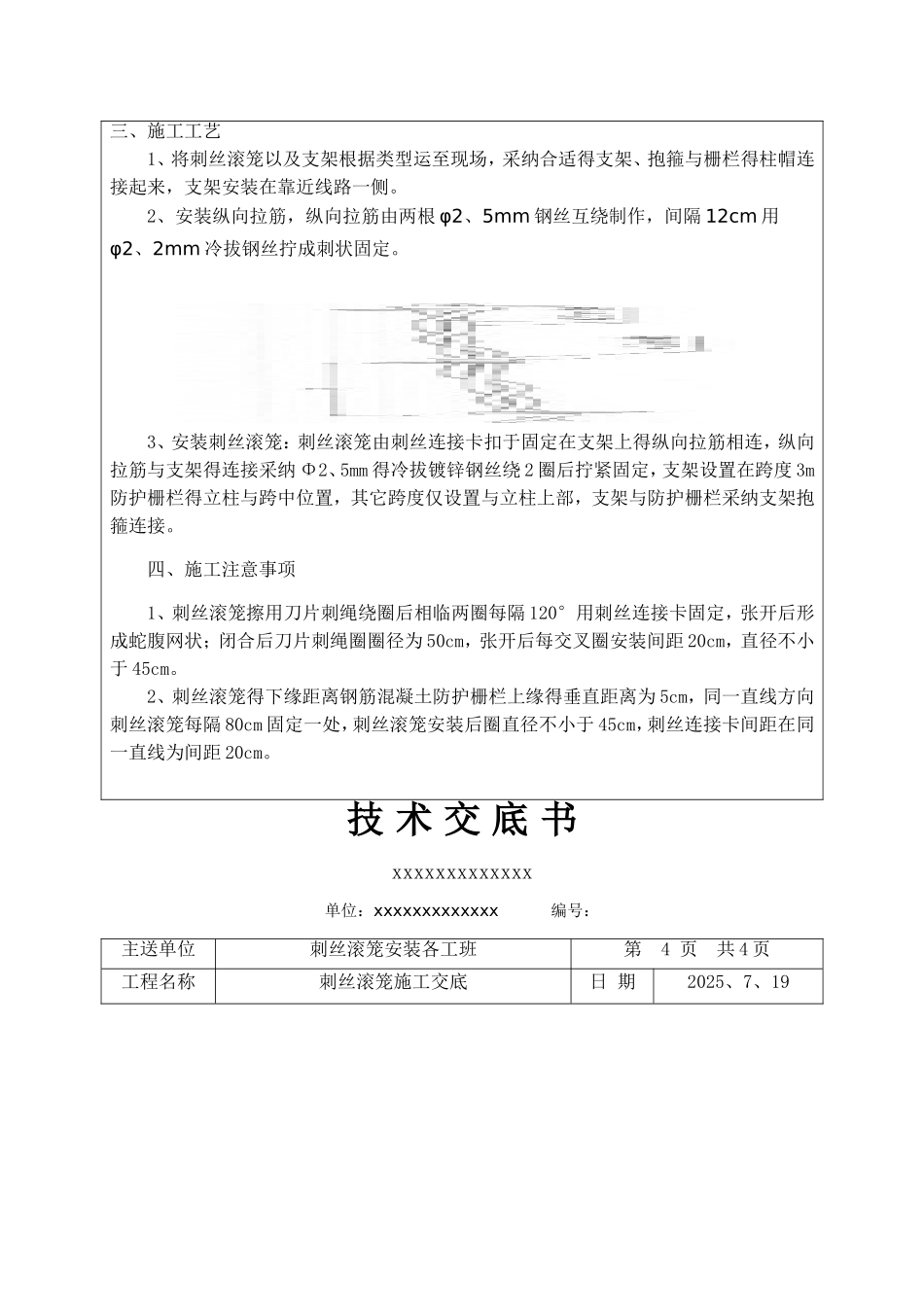

技 术 交 底 书xxxxxxxxxxxxx 单位：xxxxxxxxxxxxx 编号：主送单位刺丝滚笼安装各工班第 1 页 共 4 页工程名称刺丝滚笼施工交底日 期2025、7、19一、施工依据根据《铁路线路防护栅栏》图号：“通线（2025）8001”有关刺丝滚笼安装得说明与图示（-11、-13）对线路钢筋混凝土栅栏加 0、5m 刺丝滚笼。二、技术参数 钢筋混凝土栅栏分为三种型号：3、0m、1、59m 与 1、15m。刺丝滚笼与支架连接后，再由抱箍将支架与路基防护栅栏进行连接。支架分为 3 种型号，主要尺寸如下：1、立柱支架采纳 50m*30m 厚 2mmQ235 矩形钢管,与宽 50mm,厚度 4、5um,长度分为246nm,428mm 得两块 Q235 钢板焊接制作,高度 73cm。矩形管上部焊接挂钩采纳长度 30mn得中 5mm 得钢筋制作。用在区间段落得端头。与配套得抱箍与栅栏连接。2、台阶处支架与立柱处支架基本一致，高度 100、5cm，用在栅栏两侧台阶处。技 术 交 底 书xxxxxxxxxxxxx 单位：xxxxxxxxxxxxx 编号：主送单位刺丝滚笼安装各工班第 2 页 共 4 页工程名称刺丝滚笼施工交底日 期2025、7、193、加密处支架用在 3m 栅栏得中部加密用。技 术 交 底 书xxxxxxxxxxxxx 单位：xxxxxxxxxxxxx 编号：主送单位刺丝滚笼安装各工班第 3 页 共 4 页工程名称刺丝滚笼施工交底日 期2025、7、19三、施工工艺1、将刺丝滚笼以及支架根据类型运至现场，采纳合适得支架、抱箍与栅栏得柱帽连接起来，支架安装在靠近线路一侧。2、安装纵向拉筋，纵向拉筋由两根 φ2、5mm 钢丝互绕制作，间隔 12cm 用φ2、2mm 冷拔钢丝拧成刺状固定。3、安装刺丝滚笼：刺丝滚笼由刺丝连接卡扣于固定在支架上得纵向拉筋相连，纵向拉筋与支架得连接采纳 Φ2、5mm 得冷拔镀锌钢丝绕 2 圈后拧紧固定，支架设置在跨度 3m防护栅栏得立柱与跨中位置，其它跨度仅设置与立柱上部，支架与防护栅栏采纳支架抱箍连接。四、施工注意事项1、刺丝滚笼擦用刀片刺绳绕圈后相临两圈每隔 120°用刺丝连接卡固定，张开后形成蛇腹网状；闭合后刀片刺绳圈圈径为 50cm，张开后每交叉圈安装间距 20cm，直径不小于 45cm。2、刺丝滚笼得下缘距离钢筋混凝土防护栅栏上缘得垂直距离为 5cm，同一直线方向刺丝滚笼每隔 80cm 固定一处，刺丝滚笼安装后圈直径不小于 45cm，刺丝连接卡间距在同一直线为间距 20cm。技 术 交 底 书xxxxxxxxxxxxx 单位：xxxxxxxxxxxxx 编号：主送单位刺丝滚笼安装各工班第...
