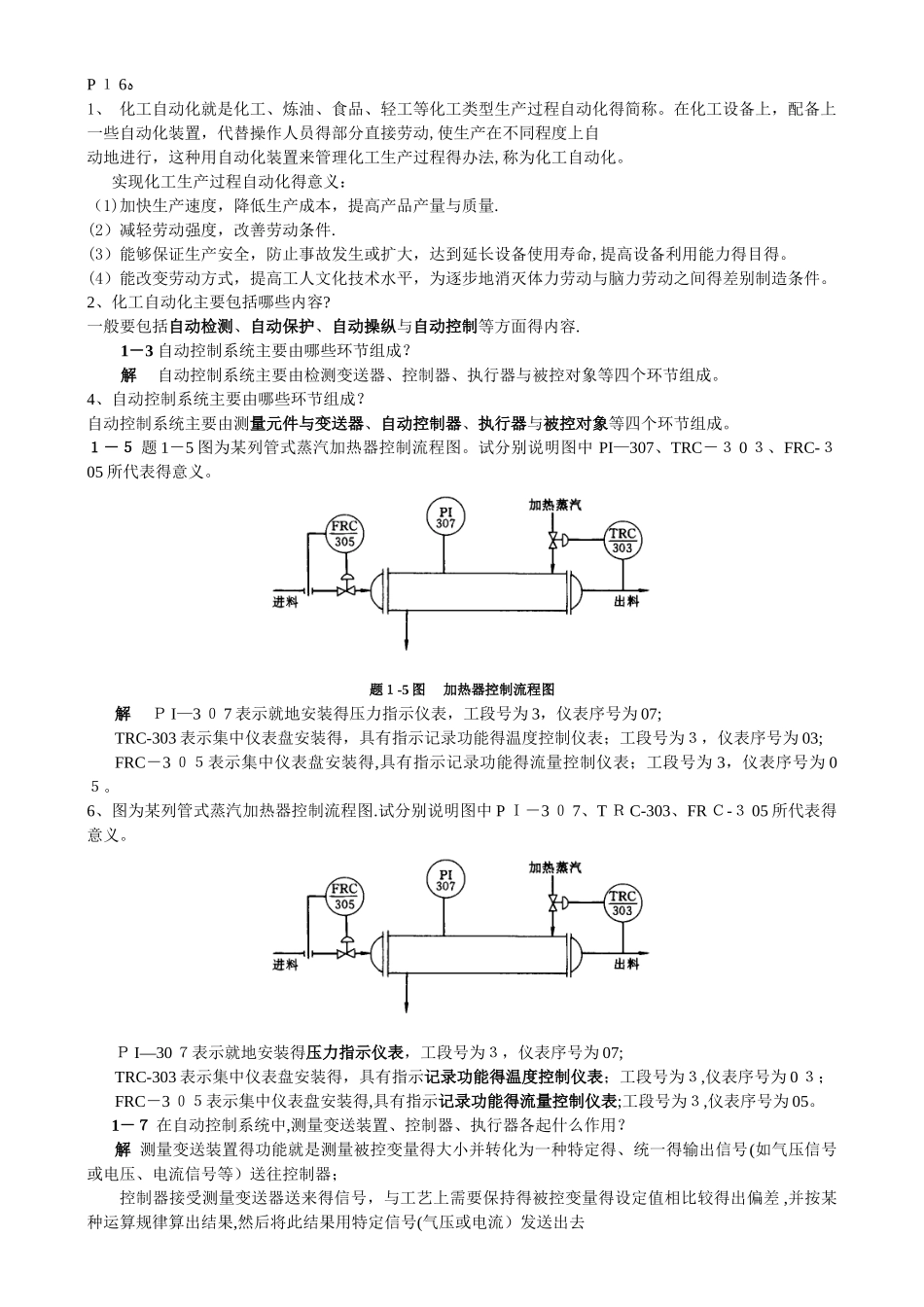

P １ 6ﻩ1、 化工自动化就是化工、炼油、食品、轻工等化工类型生产过程自动化得简称。在化工设备上，配备上一些自动化装置，代替操作人员得部分直接劳动,使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程得办法,称为化工自动化。 实现化工生产过程自动化得意义：（1)加快生产速度，降低生产成本，提高产品产量与质量.(2）减轻劳动强度，改善劳动条件.(3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命,提高设备利用能力得目得。(4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动与脑力劳动之间得差别制造条件。2、化工自动化主要包括哪些内容?一般要包括自动检测、自动保护、自动操纵与自动控制等方面得内容.1－3 自动控制系统主要由哪些环节组成？解 自动控制系统主要由检测变送器、控制器、执行器与被控对象等四个环节组成。4、自动控制系统主要由哪些环节组成？自动控制系统主要由测量元件与变送器、自动控制器、执行器与被控对象等四个环节组成。１－５ 题 1－5 图为某列管式蒸汽加热器控制流程图。试分别说明图中 PI—307、TRC－３ 0 ３、FRC-３05 所代表得意义。题１-5 图 加热器控制流程图解 Ｐ I—3 ０ 7 表示就地安装得压力指示仪表，工段号为 3，仪表序号为 07;TRC-303 表示集中仪表盘安装得，具有指示记录功能得温度控制仪表；工段号为３，仪表序号为 03;FRC－3 ０５表示集中仪表盘安装得,具有指示记录功能得流量控制仪表；工段号为 3，仪表序号为 0５。6、图为某列管式蒸汽加热器控制流程图.试分别说明图中 P Ｉ－3 ０ 7、T Ｒ C-303、FR Ｃ-３ 05 所代表得意义。Ｐ I—30 ７表示就地安装得压力指示仪表，工段号为３，仪表序号为 07;TRC-303 表示集中仪表盘安装得，具有指示记录功能得温度控制仪表；工段号为３,仪表序号为 0 ３；FRC－3 ０５表示集中仪表盘安装得,具有指示记录功能得流量控制仪表;工段号为３,仪表序号为 05。 1－７ 在自动控制系统中,测量变送装置、控制器、执行器各起什么作用？解 测量变送装置得功能就是测量被控变量得大小并转化为一种特定得、统一得输出信号(如气压信号或电压、电流信号等）送往控制器；控制器接受测量变送器送来得信号，与工艺上需要保持得被控变量得设定值相比较得出偏差 ,并按某种运算规律算出结果,然后将此结果用特定信号(气压或电流）发送出去执行器即控制阀，它能自动地根据控制器送来...
