北邮通原软件实验

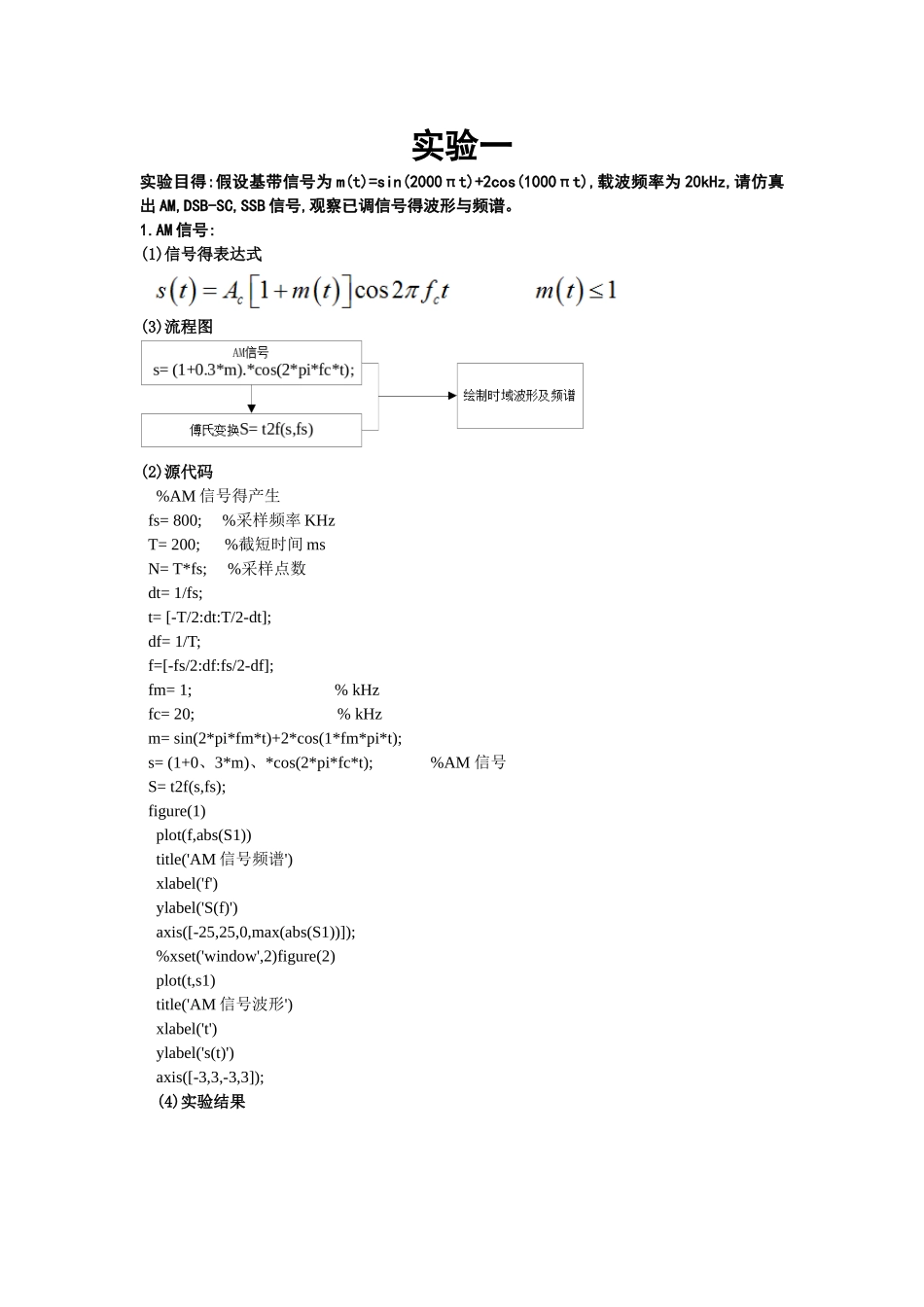

实验一实验目得:假设基带信号为 m(t)=sin(2000πt)+2cos(1000πt),载波频率为 20kHz,请仿真出 AM,DSB-SC,SSB 信号,观察已调信号得波形与频谱。1.AM 信号:(1)信号得表达式(3)流程图(2)源代码%AM 信号得产生 fs= 800; %采样频率 KHz T= 200; %截短时间 ms N= T*fs; %采样点数 dt= 1/fs; t= [-T/2:dt:T/2-dt]; df= 1/T; f=[-fs/2:df:fs/2-df]; fm= 1; % kHz fc= 20; % kHz m= sin(2*pi*fm*t)+2*cos(1*fm*pi*t); s= (1+0、3*m)、*cos(2*pi*fc*t); %AM 信号 S= t2f(s,fs); figure(1)plot(f,abs(S1))title('AM 信号频谱')xlabel('f')ylabel('S(f)')axis([-25,25,0,max(abs(S1))]);%xset('window',2)figure(2)plot(t,s1)title('AM 信号波形')xlabel('t')ylabel('s(t)')axis([-3,3,-3,3]);(4)实验结果-3-2-10123-3-2-10123AM信 号 波 形t(ms)s(t)-25-20-15-10-505101520250102030405060708090100AM信 号 频 谱f(kHz)S(f)2.DSB-SC 信号(1)信号得产生与表达式(2)流程图(3)源代码fs= 800; %KHz T= 200; %ms N= T*fs; dt= 1/fs; t= [-T/2:dt:T/2-dt]; df= 1/T; f=[-fs/2:df:fs/2-df]; fm= 1; % kHz fc= 20; % kHz m= sin(2*pi*fm*t)+2*cos(1*fm*pi*t); s= m、*cos(2*pi*fc*t); %DSB-SC 信号 S= t2f(s,fs); figure(1)plot(f,abs(S2))title('DSB-SC信号频谱')xlabel('f')ylabel('S(f)')axis([-25,25,0,max(abs(S2))]);figure(2)plot(t,s2)title('DSB-SC信号波形')xlabel('t')ylabel('s(t)')axis([-1,4,-3,3]);(4)实验结果-1-0.500.511.522.533.54-3-2-10123DSB-SC信 号 波 形t(ms)s(t)-25-20-15-10-505101520250102030405060708090100DSB-SC信 号 频 谱f(kHz)S(f)2 DSC-SB 频谱3.SSB 信号(1)信号得产生与表达式(2)流程图(3)源代码:%SSB 信号得产生 fs= 800; %KHz T= 200; %ms N= T*fs; dt= 1/fs; t= [-T/2:dt:T/2-dt]; df= 1/T; f=[-fs/2:df:fs/2-df]; fm= 1; % kHz fc= 20; % kHz m= sin(2*pi*fm*t)+2*cos(1*fm*pi*t); M= t2f(m,fs); MH=-j*sign(f)、*M; %在频域进行希尔伯特变换 mh= real(f2t(MH,fs)); %希尔伯特变换后得信号 s= m、*cos(2*pi*fc*t)-mh、*sin(2*pi*fc*t); %SSB signal S= t2f(s,fs); figure(1)plot(f,abs(S3))title('SSB信号频谱')xlabel('f')ylabel('S(f)')axis([-25,25,0,max(abs(S3))])figure(2)plot(...
