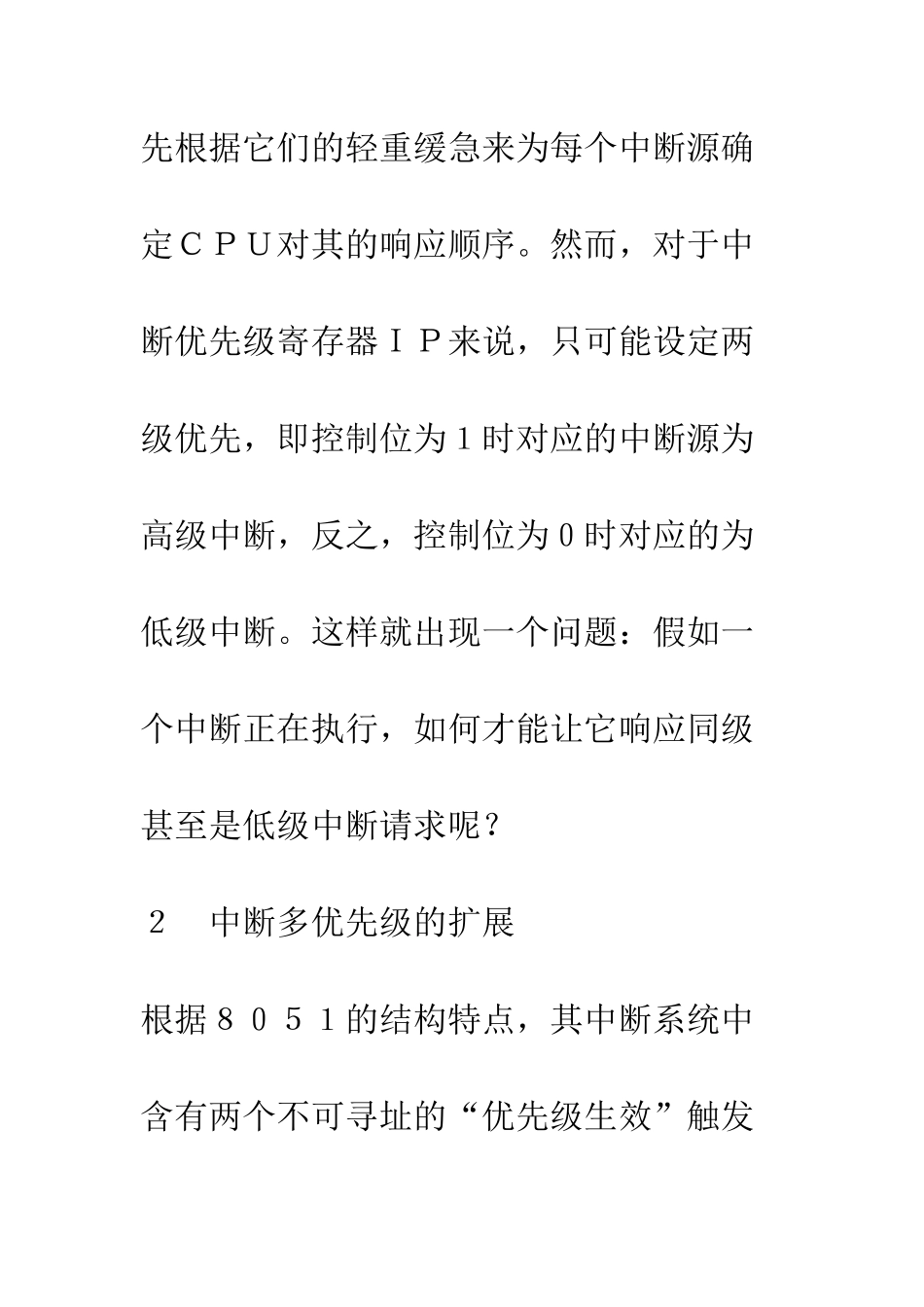

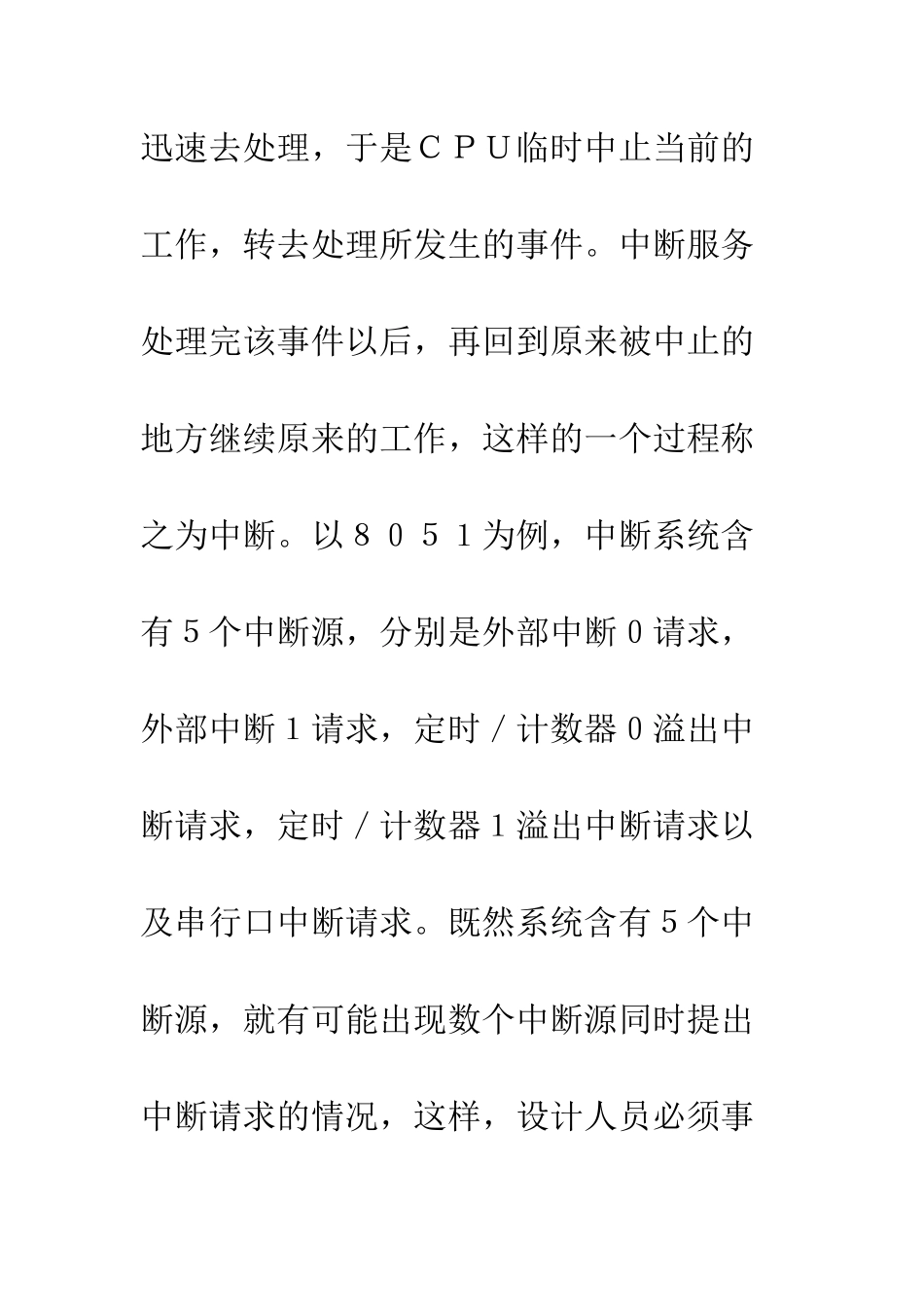

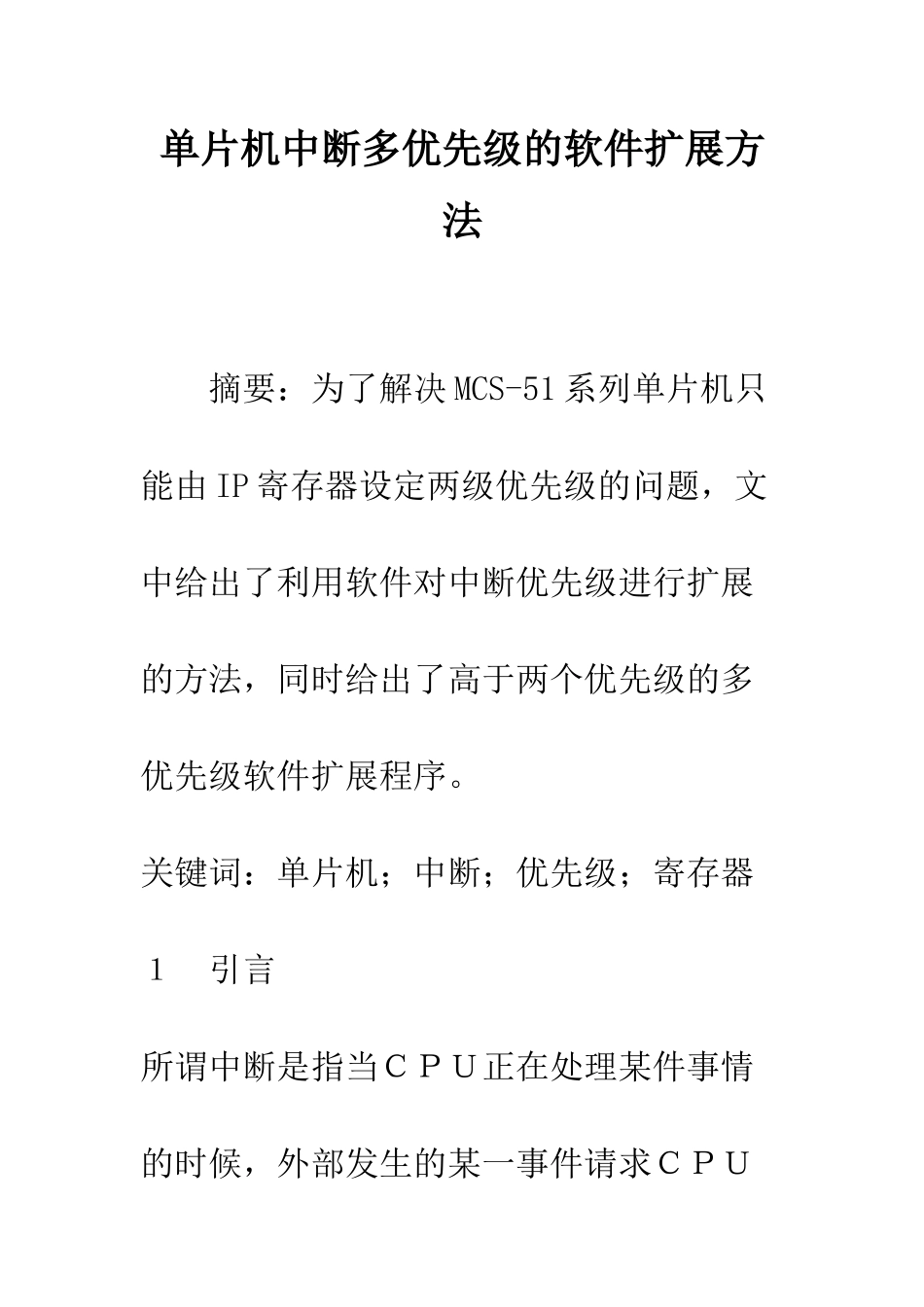

单片机中断多优先级的软件扩展方法 摘要：为了解决 MCS-51 系列单片机只能由 IP 寄存器设定两级优先级的问题，文中给出了利用软件对中断优先级进行扩展的方法，同时给出了高于两个优先级的多优先级软件扩展程序。关键词：单片机；中断；优先级；寄存器１ 引言所谓中断是指当ＣＰＵ正在处理某件事情的时候，外部发生的某一事件请求ＣＰＵ迅速去处理，于是ＣＰＵ临时中止当前的工作，转去处理所发生的事件。中断服务处理完该事件以后，再回到原来被中止的地方继续原来的工作，这样的一个过程称之为中断。以８０５１为例，中断系统含有５个中断源，分别是外部中断０请求，外部中断１请求，定时／计数器０溢出中断请求，定时／计数器１溢出中断请求以及串行口中断请求。既然系统含有５个中断源，就有可能出现数个中断源同时提出中断请求的情况，这样，设计人员必须事先根据它们的轻重缓急来为每个中断源确定ＣＰＵ对其的响应顺序。然而，对于中断优先级寄存器ＩＰ来说，只可能设定两级优先，即控制位为１时对应的中断源为高级中断，反之，控制位为０时对应的为低级中断。这样就出现一个问题：假如一个中断正在执行，如何才能让它响应同级甚至是低级中断请求呢？２ 中断多优先级的扩展根据８０５１的结构特点，其中断系统中含有两个不可寻址的“优先级生效”触发器。一个用于指出ＣＰＵ是否正在执行高优先级的中断服务程序，这个触发器为１时，系统将屏蔽所有的中断请求；另一个则指出ＣＰＵ是否正在执行低优先级中断服务程序，该触发器为１时，将阻止除高优先级以外的一切中断请求。由此可见，若要响应同级甚至是低级中断请求，必须使得该“优先级生效”触发器清零。但该触发器又是不可寻址的，所以无法用软件直接清零。遍历系统所提供的１１１条指令，只有ＲＥＴＩ可以达到此目的。该指令可在ＣＰＵ执行该指令时，一方面清除中断响应时所置位的“优先级生效”触发器，另一方面可从当前栈顶弹出断点地址送入程序计数ＰＣ，从而返回主程序。３ 软件扩展方法３．１ 高级中断源响应低级中断源的软件设计现以当前ＩＥ＝８４Ｈ，ＩＰ＝０４Ｈ设定ＩＮＴ１为高优先级正在执行外部中断１服务子程序为例来进行说明。如欲响应串行口中断，也就是要实现高级中断源响应低级中断源，设计时可加入如下代码而无须改变ＩＰ寄存器的内容ＰＵＳＨ ＩＥ ；ＩＥ内容入栈保护ＭＯＶ ＩＥ ， ＃１００１００００Ｂ ；开放串行口中断ＣＡＬＬ ＰＰ ；继...
