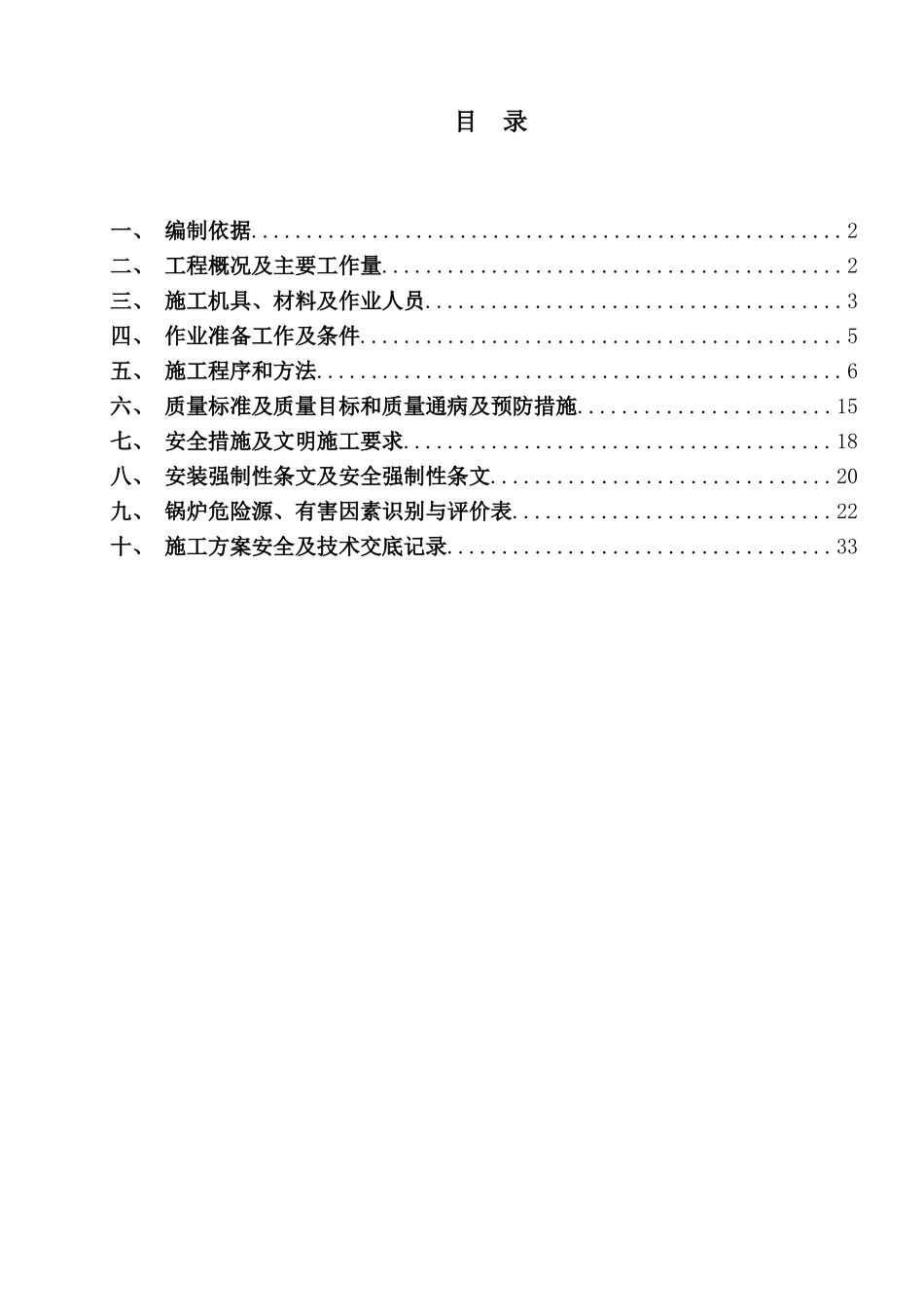

目 录一、 编制依据......................................................2二、 工程概况及主要工作量..........................................2三、 施工机具、材料及作业人员......................................3四、 作业准备工作及条件............................................5五、 施工程序和方法................................................6六、 质量标准及质量目标和质量通病及预防措施.......................15七、 安全措施及文明施工要求.......................................18八、 安装强制性条文及安全强制性条文...............................20九、 锅炉危险源、有害因素识别与评价表.............................22十、 施工方案安全及技术交底记录...................................33一、编制依据1.1.武汉锅炉厂提供的图纸及相关技术资料1.2.施工组织设计1.3.《电力建设施工质量验收及评价规程（第 2 部分：锅炉机组）》DL/T 5210.2-20251.4.《电力建设施工技术法律规范（第 2 部分：锅炉机组）》DL5190.2-20251.5.《电力建设安全工作规程》第 1 部分：火力发电 DL5009.1-20251.6.《电力建设施工质量验收及评价规程 第 7 部分：焊接》DL/T 5210.7-20251.7.《火力发电厂焊接技术规程》DL/T869 2025 年版1.8.《工程建设标准强制性条文（电力工程部分）》实施指南 2025 版1.9.《电力建设危险点分析及预控措施》（中国电力出版社） 二、工程概况及主要工作量2.1.工程概况华能罗源电厂一期 2×660MW 机组工程，锅炉为武汉锅炉股份有限公司生产的超超临界参数变压运行直流炉，四角切圆燃烧，单炉膛、一次中间再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构塔式锅炉。锅炉设计为单炉膛，炉内从标高 97674mm 至 58600mm 为受热面管排，从上至下依次为二级省煤器、一级再热器、二级过热器、二级再热器、三级过热器、一级过热器。另外在尾部SCR 出口烟道内布置一级省煤器，这些受热面全部采纳卧式布置。一级过热器由前、后两部分管排组成，共 20 片管排，片间距为 960mm，每片管排共 12根管子，管子规格为 Φ42.4×8 mm，材质为 SA213M-T92。二级过热器每组管排由上、下两部组成。每根悬吊管夹一片管屏。组合后共 80 片，每片共 8 根管子，管子规格分别为 Φ44.5×7mm，材质为 SA213M-T91、Φ44.5×7.5mm 材质为SA213M-T91、Φ44.5×7.5mm...
