双轮铣槽机地下连续墙成槽施工工法

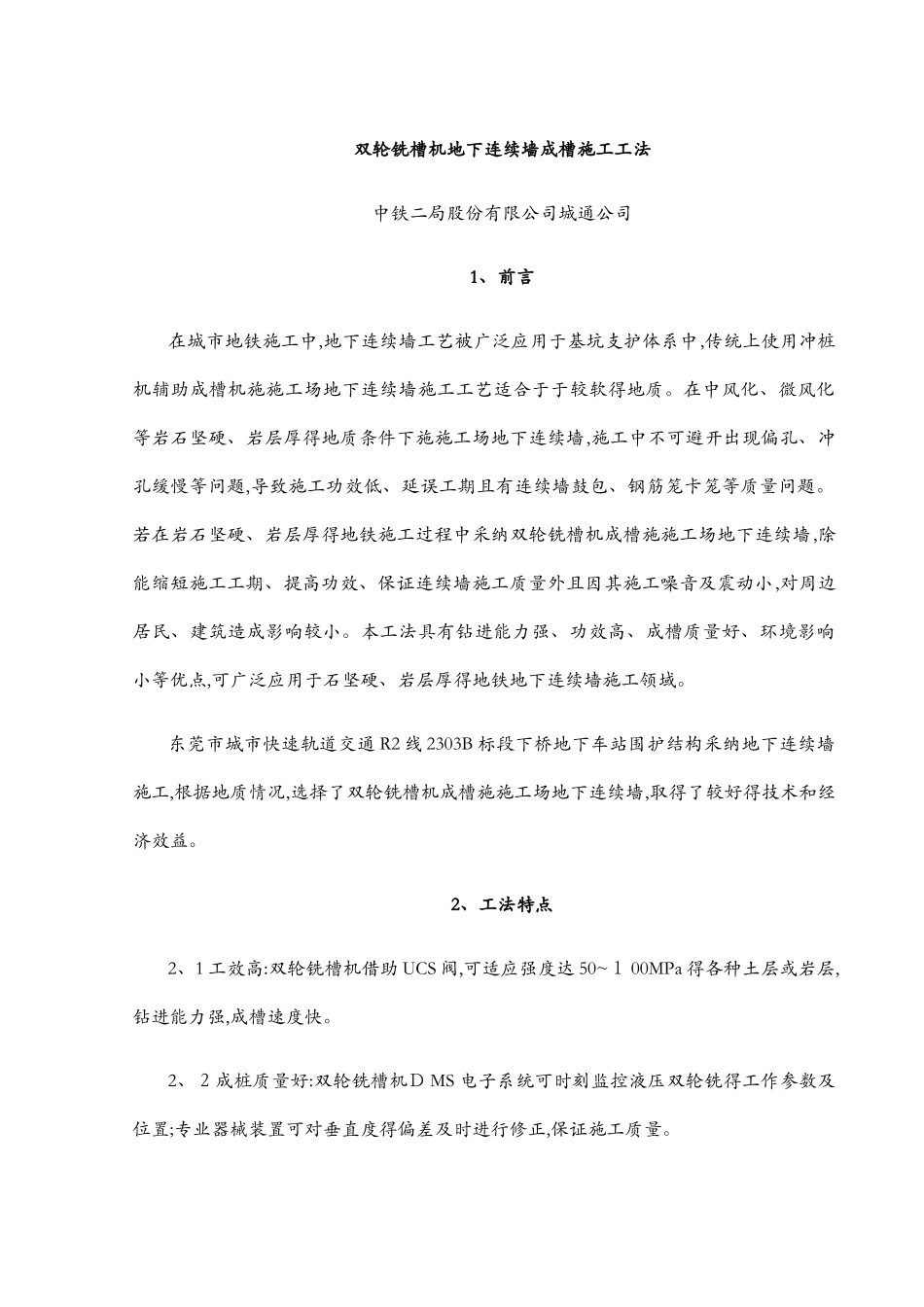

中铁二局股份有限公司城通公司双轮铣槽机地下连续墙成槽施工工法东莞 R ２线 2303 Ｂ标项目部双轮铣槽机地下连续墙成槽施工工法中铁二局股份有限公司城通公司1、前言在城市地铁施工中,地下连续墙工艺被广泛应用于基坑支护体系中,传统上使用冲桩机辅助成槽机施施工场地下连续墙施工工艺适合于于较软得地质。在中风化、微风化等岩石坚硬、岩层厚得地质条件下施施工场地下连续墙,施工中不可避开出现偏孔、冲孔缓慢等问题,导致施工功效低、延误工期且有连续墙鼓包、钢筋笼卡笼等质量问题。若在岩石坚硬、岩层厚得地铁施工过程中采纳双轮铣槽机成槽施施工场地下连续墙,除能缩短施工工期、提高功效、保证连续墙施工质量外且因其施工噪音及震动小,对周边居民、建筑造成影响较小。本工法具有钻进能力强、功效高、成槽质量好、环境影响小等优点,可广泛应用于石坚硬、岩层厚得地铁地下连续墙施工领域。东莞市城市快速轨道交通 R2 线 2303B 标段下桥地下车站围护结构采纳地下连续墙施工,根据地质情况,选择了双轮铣槽机成槽施施工场地下连续墙,取得了较好得技术和经济效益。2、工法特点2、1 工效高:双轮铣槽机借助 UCS 阀,可适应强度达 50~１ 00MPa 得各种土层或岩层,钻进能力强,成槽速度快。2、２成桩质量好:双轮铣槽机Ｄ MS 电子系统可时刻监控液压双轮铣得工作参数及位置;专业器械装置可对垂直度得偏差及时进行修正,保证施工质量。2、3 环境影响小:成槽过程噪音及产生得震动很小,对周边建筑造成影响小;同时切削渣通过反循环系统并经过泥浆处理系统得分离可重复利用,环境污染小,能满足城市地下施工得高环保要求。2、4 垂直度控制好:双轮铣设备得 DMS 系统可有效得监控成槽垂直度,通过 X、Y、Ｚ轴得调整可及时对垂直度进行调整纠偏。３、适用范围本工法适用于地铁地下连续墙施工中,软硬交互得岩层(50~100Mpa)。４、工艺原理双轮铣槽机就就是一个带有液压和电气控制系统得钢制框架,底部安装 ３ 个液压马达,水平向排列,两边马达分别带动两个装有铣齿得滚筒。铣槽时,两个滚筒低速转动,方向相反,其铣齿将地层围岩铣削破裂,中间液压马达驱动泥浆泵,通过铣轮中间得吸砂口将钻掘出得岩渣与泥浆排到地面泥浆站进行集中处理后返回槽段内,如此往复循环,直至终孔成槽。铣槽机得垂直度应与槽段轴线一致,并由两个独立得测斜仪监测,其数据由驾驶室内得电脑处理并显示在液晶屏上,从而驾驶员可随时监控并通过改变铣槽机得转速来实现对铣槽机垂直度得调...
