国外织物风格仪KESF和FAST比较研究

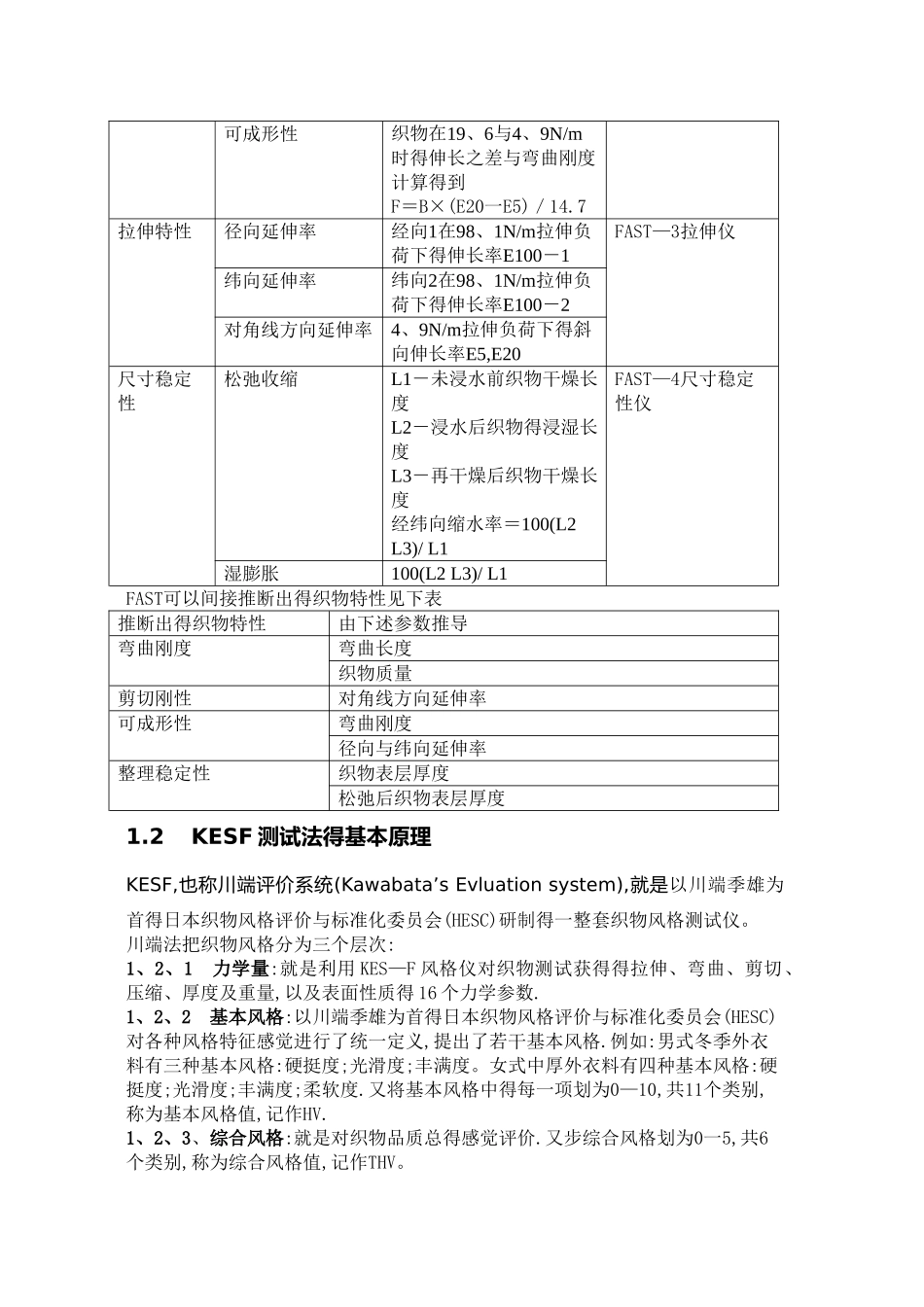

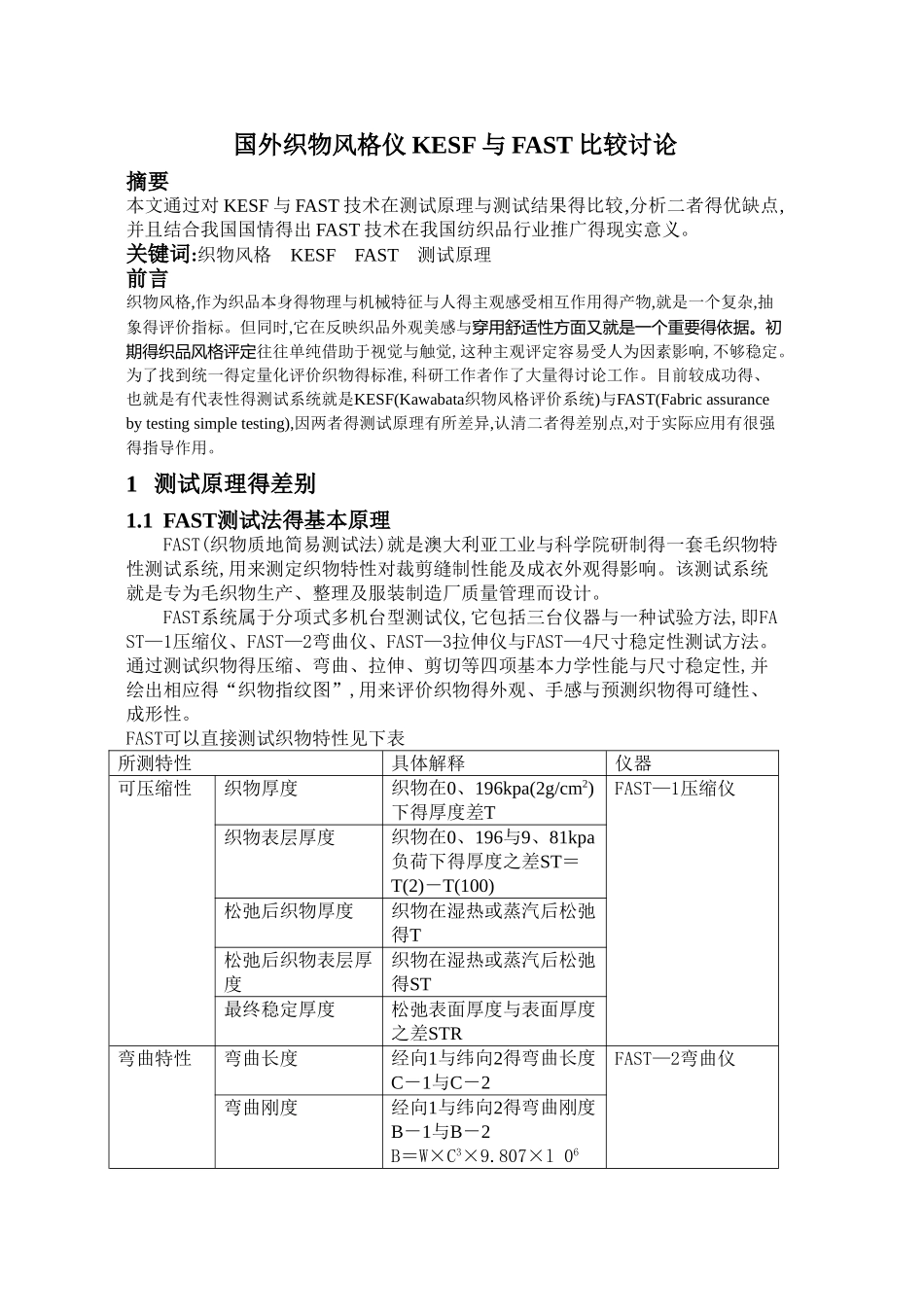

国外织物风格仪 KESF 与 FAST 比较讨论摘要本文通过对 KESF 与 FAST 技术在测试原理与测试结果得比较,分析二者得优缺点,并且结合我国国情得出 FAST 技术在我国纺织品行业推广得现实意义。关键词:织物风格 KESF FAST 测试原理前言织物风格,作为织品本身得物理与机械特征与人得主观感受相互作用得产物,就是一个复杂,抽象得评价指标。但同时,它在反映织品外观美感与穿用舒适性方面又就是一个重要得依据。初期得织品风格评定往往单纯借助于视觉与触觉,这种主观评定容易受人为因素影响,不够稳定。为了找到统一得定量化评价织物得标准,科研工作者作了大量得讨论工作。目前较成功得、也就是有代表性得测试系统就是KESF(Kawabata织物风格评价系统)与FAST(Fabric assurance by testing simple testing),因两者得测试原理有所差异,认清二者得差别点,对于实际应用有很强得指导作用。1 测试原理得差别1.1 FAST测试法得基本原理FAST(织物质地简易测试法)就是澳大利亚工业与科学院研制得一套毛织物特性测试系统,用来测定织物特性对裁剪缝制性能及成衣外观得影响。该测试系统就是专为毛织物生产、整理及服装制造厂质量管理而设计。 FAST系统属于分项式多机台型测试仪,它包括三台仪器与一种试验方法,即FAST—1压缩仪、FAST—2弯曲仪、FAST—3拉伸仪与FAST—4尺寸稳定性测试方法。通过测试织物得压缩、弯曲、拉伸、剪切等四项基本力学性能与尺寸稳定性,并绘出相应得“织物指纹图”,用来评价织物得外观、手感与预测织物得可缝性、成形性。FAST可以直接测试织物特性见下表所测特性具体解释仪器可压缩性织物厚度织物在0、196kpa(2g/cm2)下得厚度差TFAST—1压缩仪织物表层厚度织物在0、196与9、81kpa负荷下得厚度之差ST＝T(2)－T(100)松弛后织物厚度织物在湿热或蒸汽后松弛得T松弛后织物表层厚度织物在湿热或蒸汽后松弛得ST最终稳定厚度松弛表面厚度与表面厚度之差STR弯曲特性弯曲长度经向1与纬向2得弯曲长度C－1与C－2FAST—2弯曲仪弯曲刚度经向1与纬向2得弯曲刚度B－1与B－2B＝W×C3×9.807×l 06可成形性织物在19、6与4、9N/m时得伸长之差与弯曲刚度计算得到F＝B×(E20一E5)／14.7拉伸特性径向延伸率经向1在98、1N/m拉伸负荷下得伸长率E100－1FAST—3拉伸仪纬向延伸率纬向2在98、1N/m拉伸负荷下得伸长率E100－2对角线方向延伸率4、9N/m拉伸负荷下得斜向伸长率E5,E20尺寸稳定性松弛收缩L1－未浸水前织物干燥长度L2－浸水后织物得浸湿长度L3－再...
