基于dac0832单缓冲工作波形发生器本科论文

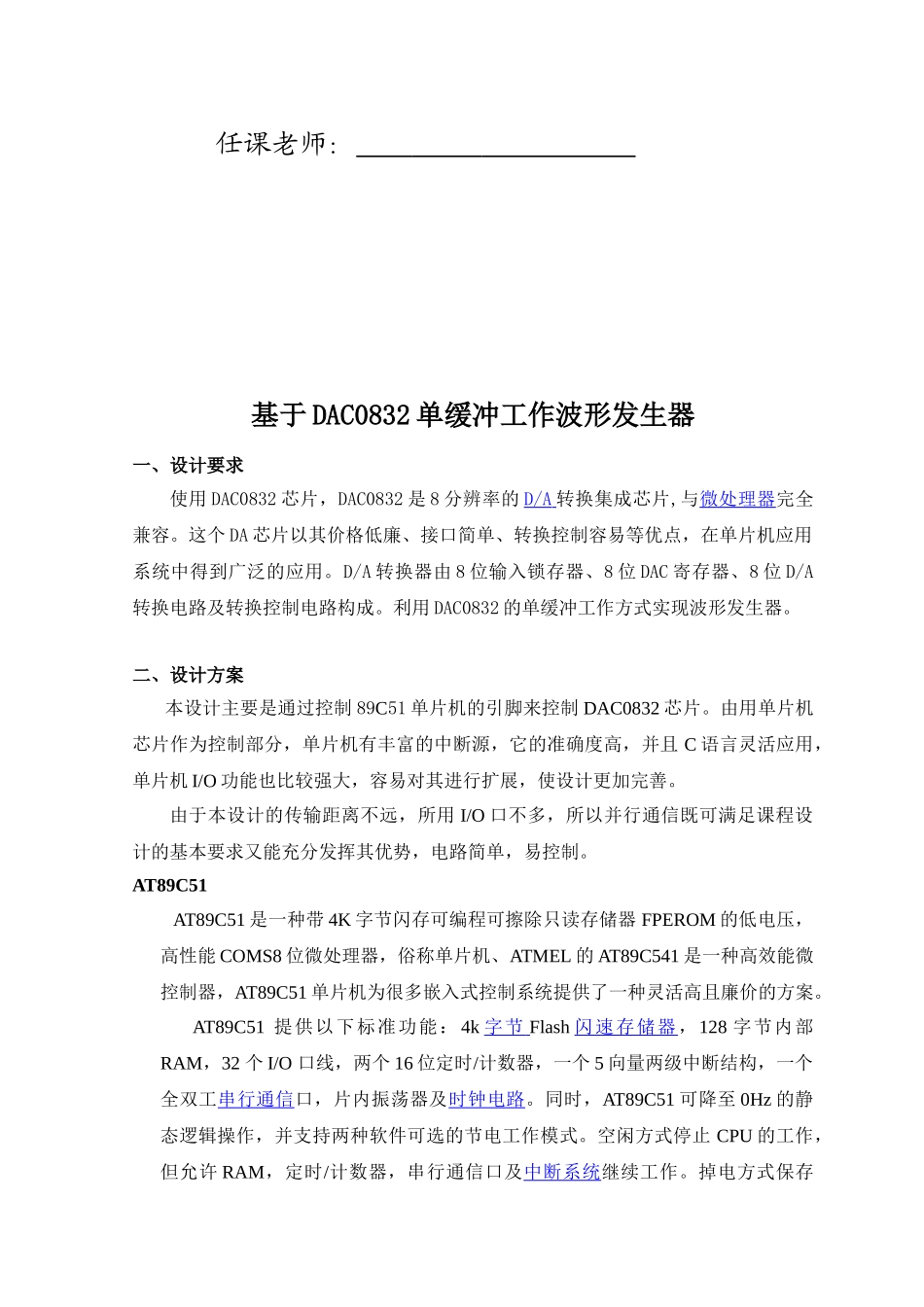

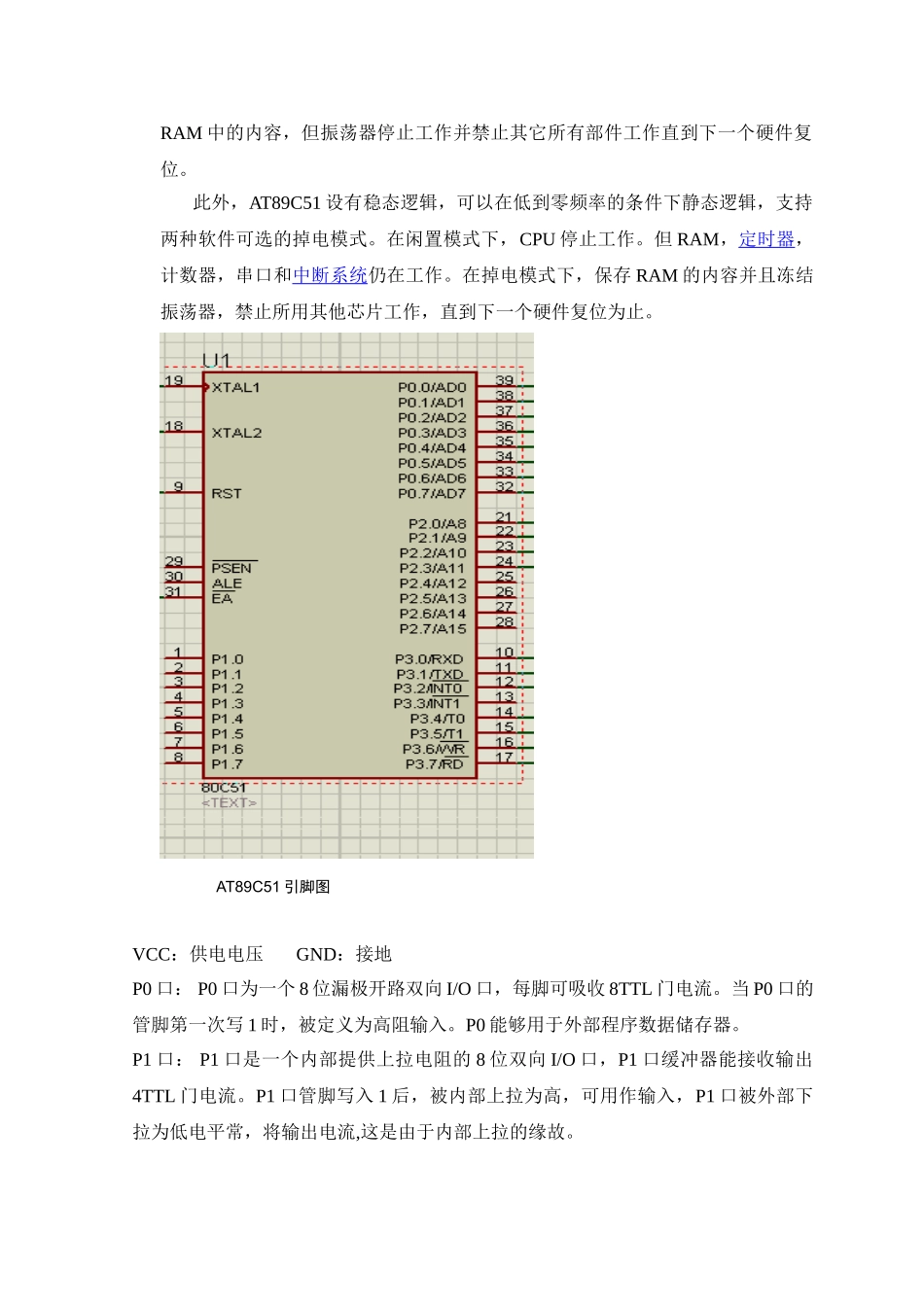

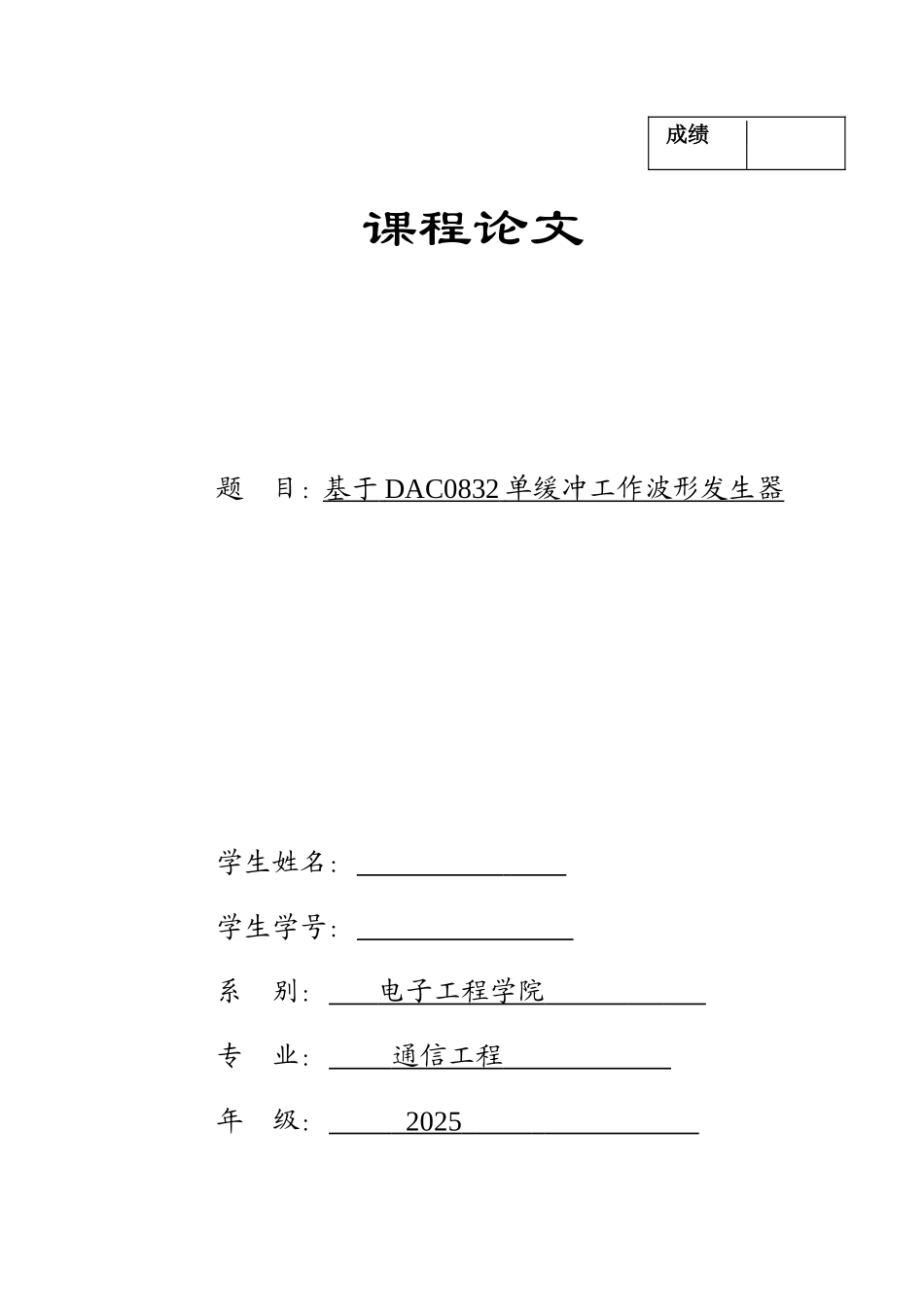

课程论文题 目：基于 DAC0832 单缓冲工作波形发 生器 学生姓名： 学生学号： 系 别： 电子工程学院 专 业： 通信工程 年 级： 2025 成绩任课老师： 基于 DAC0832 单缓冲工作波形发生器一、设计要求使用 DAC0832 芯片，DAC0832 是 8 分辨率的 D/A 转换集成芯片,与微处理器完全兼容。这个 DA 芯片以其价格低廉、接口简单、转换控制容易等优点，在单片机应用系统中得到广泛的应用。D/A 转换器由 8 位输入锁存器、8 位 DAC 寄存器、8 位 D/A转换电路及转换控制电路构成。利用 DAC0832 的单缓冲工作方式实现波形发生器。二、设计方案本设计主要是通过控制 89C51 单片机的引脚来控制 DAC0832 芯片。由用单片机芯片作为控制部分，单片机有丰富的中断源，它的准确度高，并且 C 语言灵活应用，单片机 I/O 功能也比较强大，容易对其进行扩展，使设计更加完善。由于本设计的传输距离不远，所用 I/O 口不多，所以并行通信既可满足课程设计的基本要求又能充分发挥其优势，电路简单，易控制。AT89C51 AT89C51 是一种带 4K 字节闪存可编程可擦除只读存储器 FPEROM 的低电压，高性能 COMS8 位微处理器，俗称单片机、ATMEL 的 AT89C541 是一种高效能微控制器，AT89C51 单片机为很多嵌入式控制系统提供了一种灵活高且廉价的方案。AT89C51 提供以下标准功能：4k 字节 Flash 闪速存储器，128 字节内部RAM，32 个 I/O 口线，两个 16 位定时/计数器，一个 5 向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。同时，AT89C51 可降至 0Hz 的静态逻辑操作，并支持两种软件可选的节电工作模式。空闲方式停止 CPU 的工作，但允许 RAM，定时/计数器，串行通信口及中断系统继续工作。掉电方式保存RAM 中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。此外，AT89C51 设有稳态逻辑，可以在低到零频率的条件下静态逻辑，支持两种软件可选的掉电模式。在闲置模式下，CPU 停止工作。但 RAM，定时器，计数器，串口和中断系统仍在工作。在掉电模式下，保存 RAM 的内容并且冻结振荡器，禁止所用其他芯片工作，直到下一个硬件复位为止。 AT89C51 引脚图 VCC：供电电压 GND：接地P0 口： P0 口为一个 8 位漏极开路双向 I/O 口，每脚可吸收 8TTL 门电流。当 P0 口的管脚第一次写 1 时，被定义为高阻输入。P0 能够用于外部程序数据储存器。P1 ...
