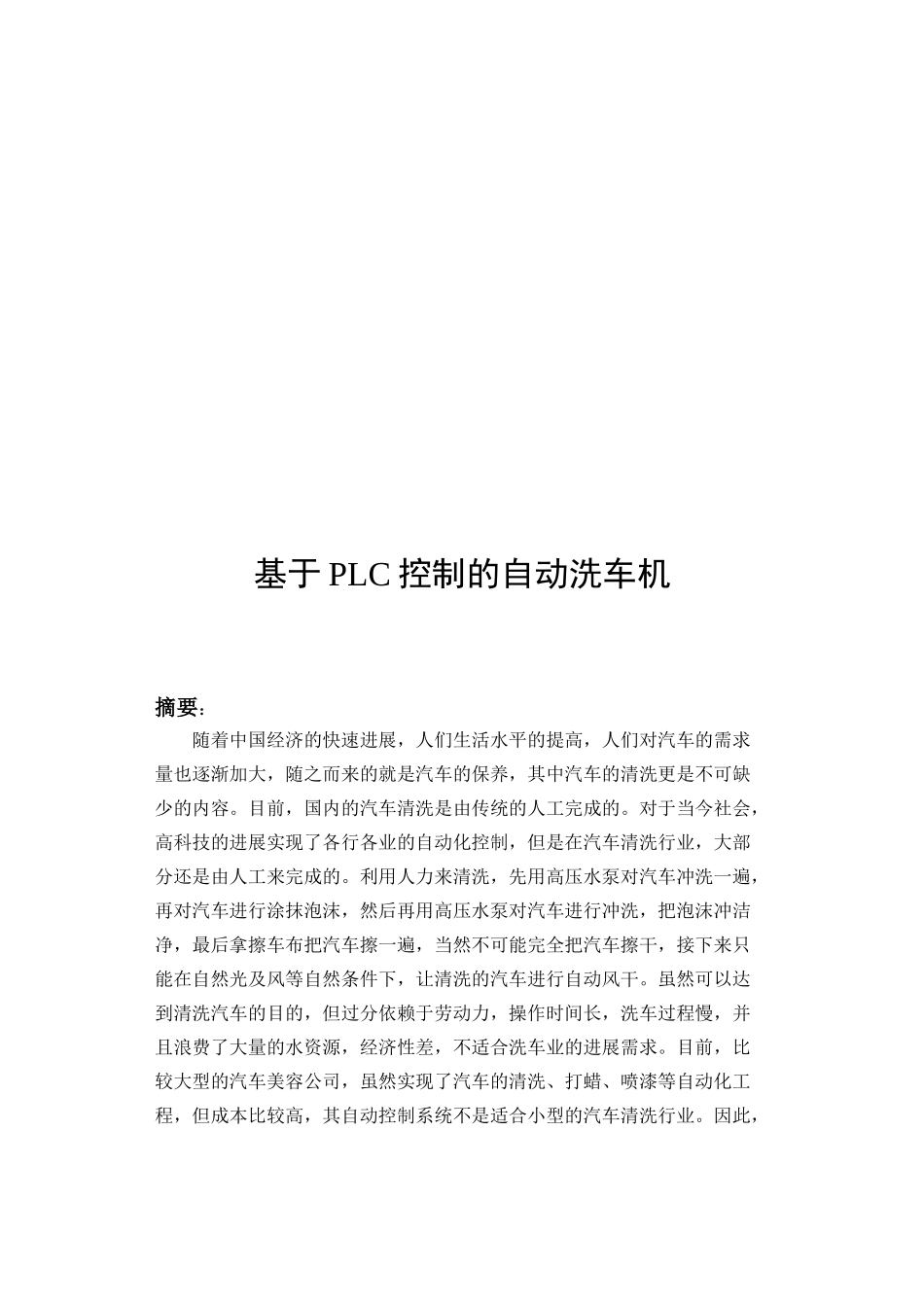

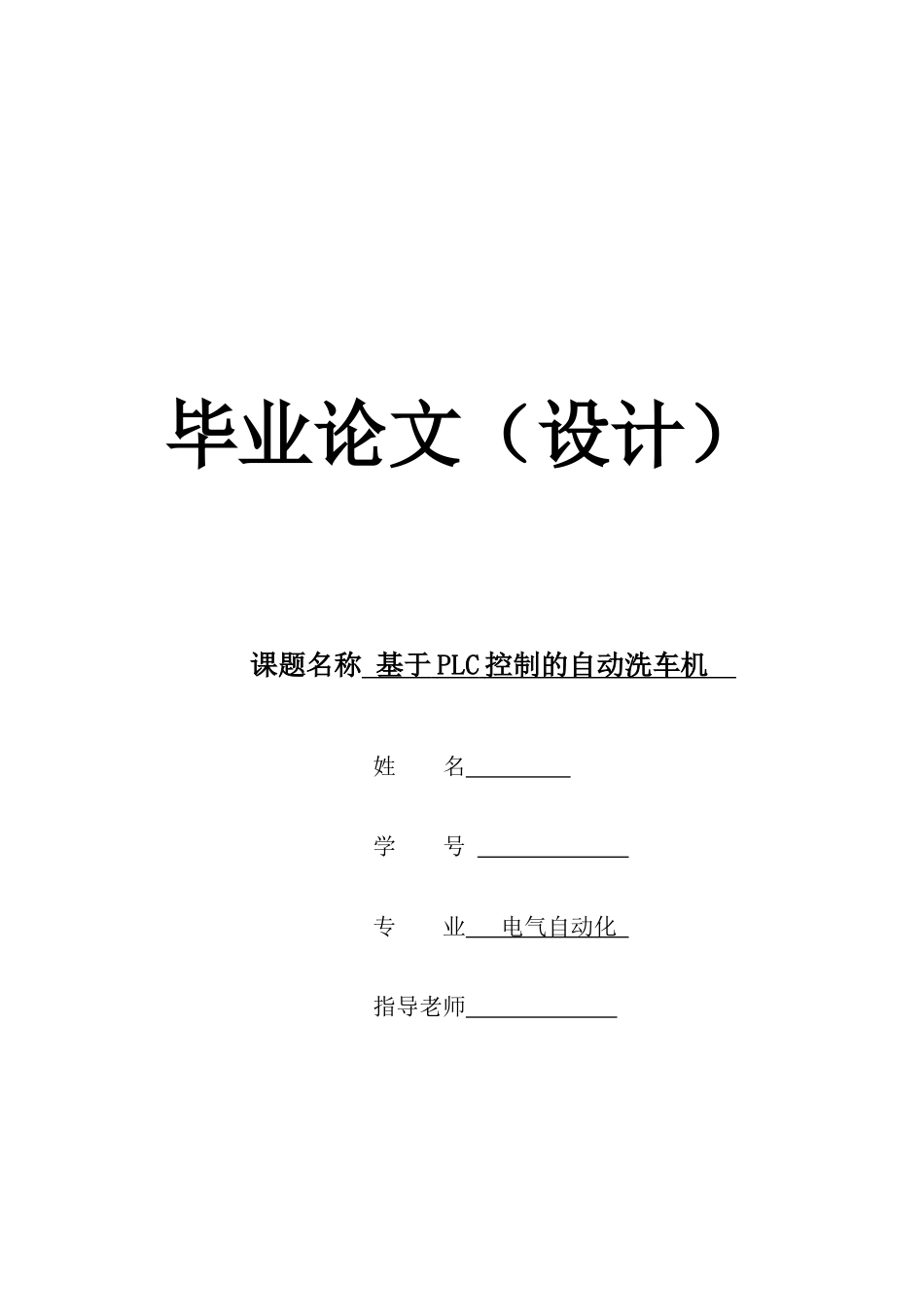

毕业论文（设计）课题名称 基于 PLC 控制的自动洗车机 姓 名 学 号 专 业 电气自动化 指导老师 基于 PLC 控制的自动洗车机 摘要：随着中国经济的快速进展，人们生活水平的提高，人们对汽车的需求量也逐渐加大，随之而来的就是汽车的保养，其中汽车的清洗更是不可缺少的内容。目前，国内的汽车清洗是由传统的人工完成的。对于当今社会，高科技的进展实现了各行各业的自动化控制，但是在汽车清洗行业，大部分还是由人工来完成的。利用人力来清洗，先用高压水泵对汽车冲洗一遍，再对汽车进行涂抹泡沫，然后再用高压水泵对汽车进行冲洗，把泡沫冲洁净，最后拿擦车布把汽车擦一遍，当然不可能完全把汽车擦干，接下来只能在自然光及风等自然条件下，让清洗的汽车进行自动风干。虽然可以达到清洗汽车的目的，但过分依赖于劳动力，操作时间长，洗车过程慢，并且浪费了大量的水资源，经济性差，不适合洗车业的进展需求。目前，比较大型的汽车美容公司，虽然实现了汽车的清洗、打蜡、喷漆等自动化工程，但成本比较高，其自动控制系统不是适合小型的汽车清洗行业。因此，本次设计可以节约洗车的人力、物力资源。他可以高效、准确的完成洗车任务，为客户提供便利，而且极大限度的节约水资源。 关键词：洗车机；PLC；顺序动作 论文：（论文正文，四号宋体，行间距固定值 22 磅）目录：一·1.1 自动洗车控制系统设计要求1.2 原点复位设计1.3 限位开关的工作原理和用途1.4 沟通接触器的工作原理和用途1.5 介绍 plc1.6 介绍电机二·2.1 洗车机主电路图 2.2 I/O 地址分配表 2.3 计时器/计数器说明 2.4 外部接线图 2.5 梯形图三·参考文献 一、 自动洗车控制系统设计要求1、按下启动按钮之后，启动灯亮，洗车机开始向右移动，喷水设备开始喷水，刷子开始刷洗。2、洗车机右移到达右限位开关后，开始向左移，喷水设备及刷子继续动作。3、洗车机左移到达左限位开关后，开始向右移，喷水设备及刷子停止动作，清洁剂设备开始动作，喷洒清洁剂。4、洗车机右移到达右限位开关后，开始向左移，继续喷洒清洁剂。5、洗车机左移到达左限位开关后，开始向右移，清洁剂继续喷洒，当洗车机向右移 3 秒后停止移动，清洁剂停止喷洒，刷子开始刷洗。6、刷子刷洗 10 秒后停止，洗车机继续向右移，右移 3 秒后，洗车机停止，刷子又开始刷洗 10 秒后停止，洗车机继续向右移，到达右限位开关后停止，然后向左移。7、洗车机向左移 3 秒后停...
