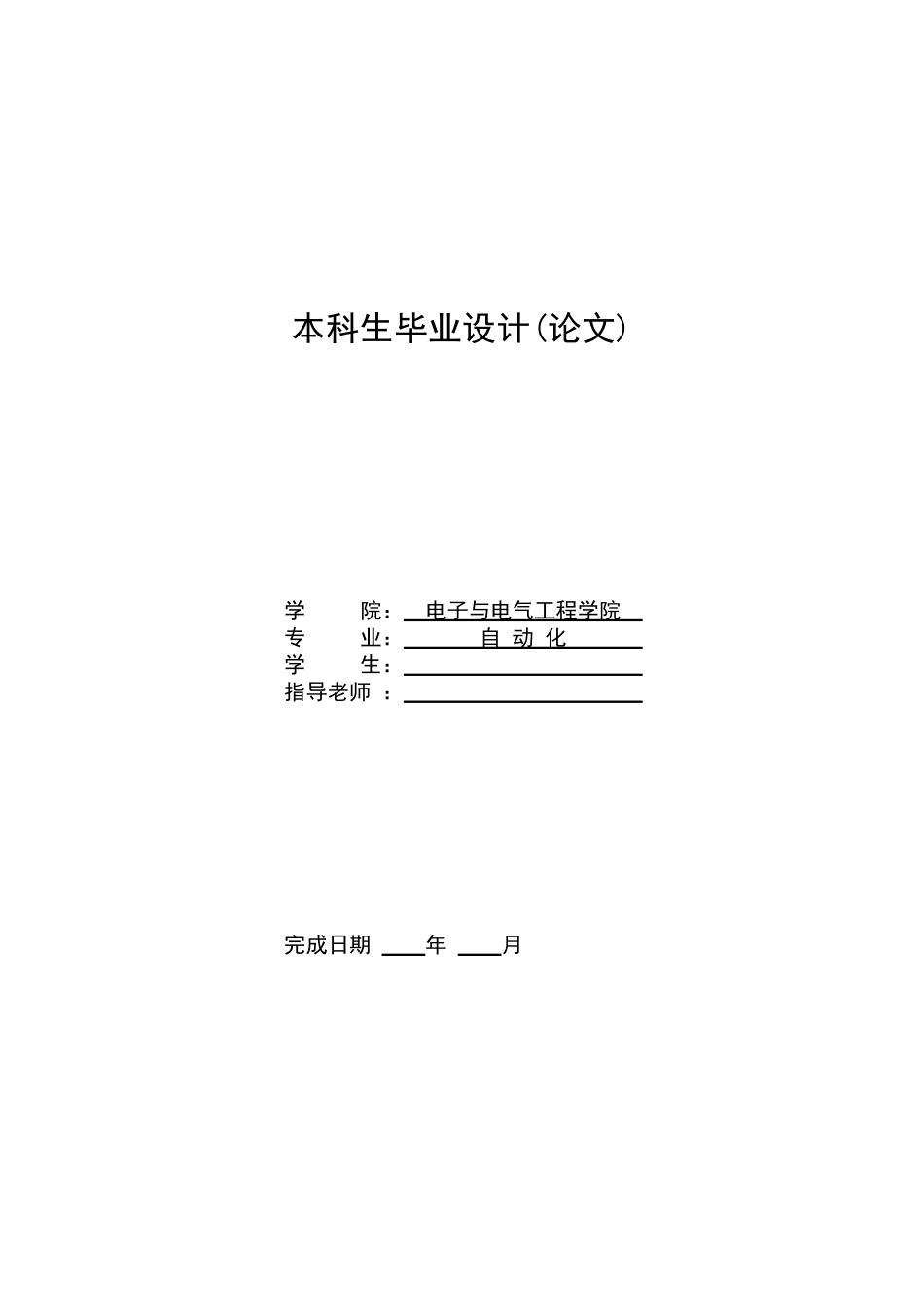

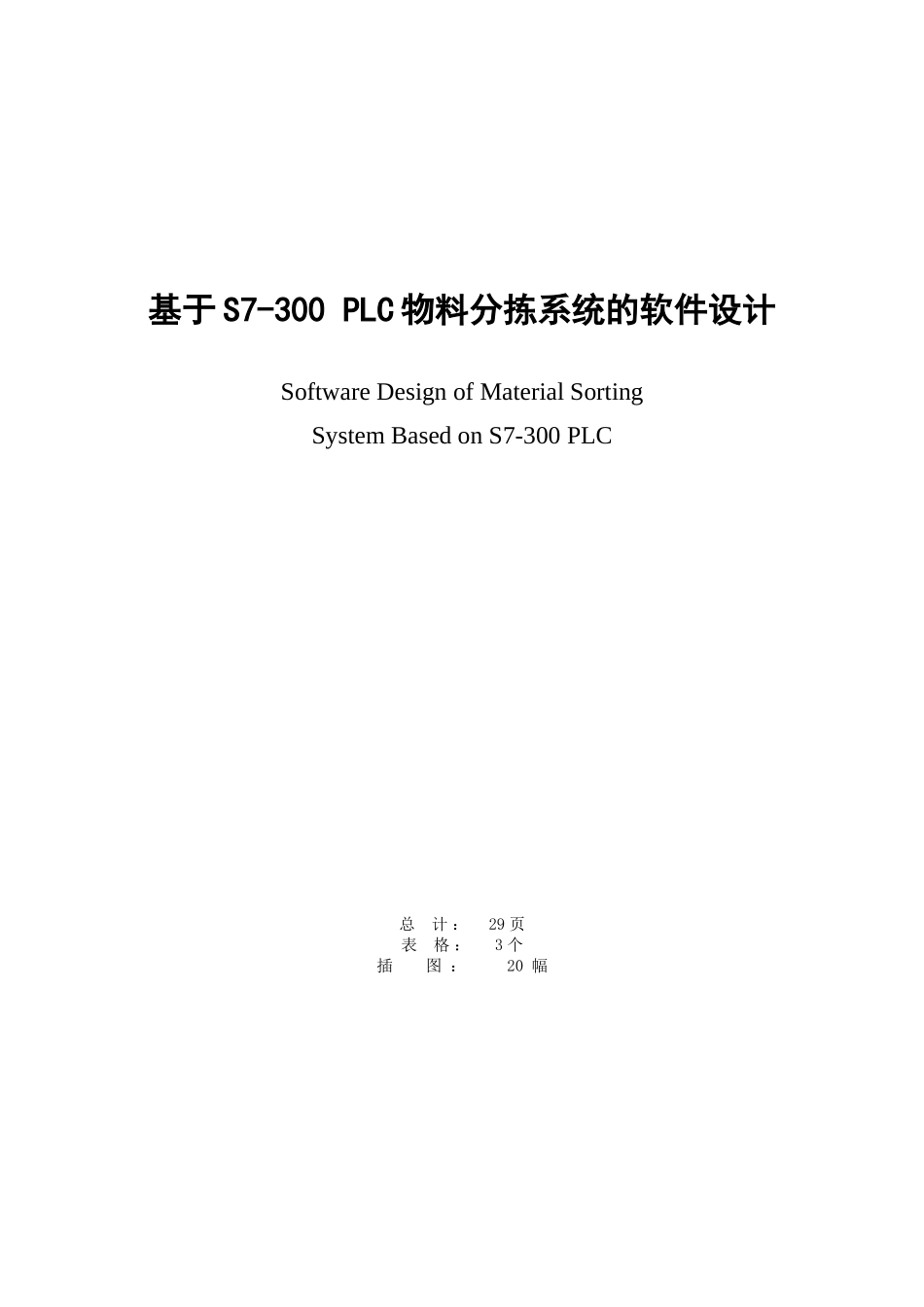

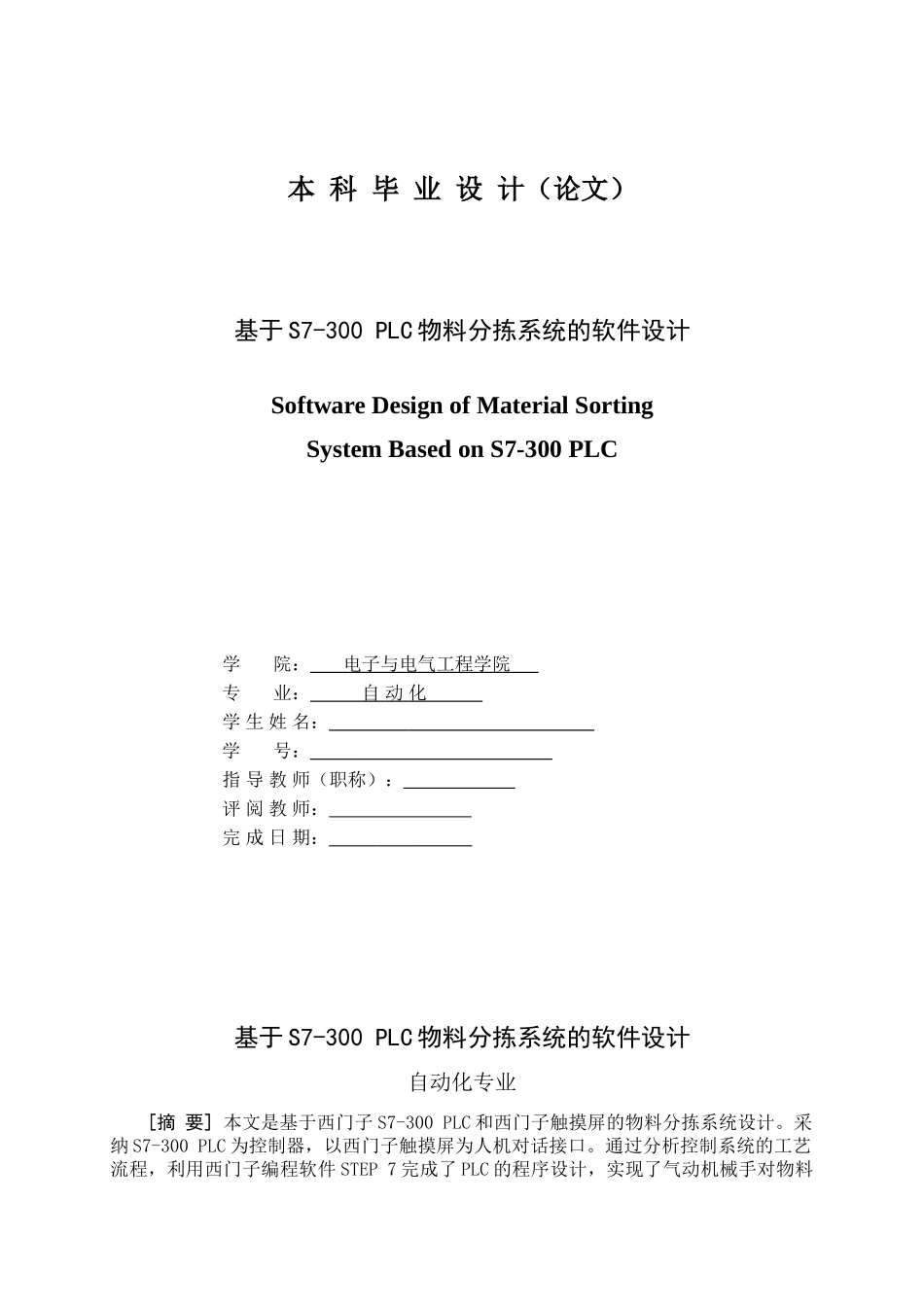

本科生毕业设计(论文)学 院： 电子与电气工程学院 专 业： 自 动 化 学 生： 指导老师 ： 完成日期 年 月 基于 S7-300 PLC 物料分拣系统的软件设计 Software Design of Material Sorting System Based on S7-300 PLC总 计 ： 29 页表 格 ： 3 个插 图 ： 20 幅本 科 毕 业 设 计（论文）基于 S7-300 PLC 物料分拣系统的软件设计Software Design of Material Sorting System Based on S7-300 PLC学 院： 电子与电气工程学院 专 业： 自 动 化 学 生 姓 名： 学 号： 指 导 教 师（职称）： 评 阅 教 师： 完 成 日 期： 基于 S7-300 PLC 物料分拣系统的软件设计自动化专业 [摘 要] 本文是基于西门子 S7-300 PLC 和西门子触摸屏的物料分拣系统设计。采纳 S7-300 PLC 为控制器，以西门子触摸屏为人机对话接口。通过分析控制系统的工艺流程，利用西门子编程软件 STEP 7 完成了 PLC 的程序设计，实现了气动机械手对物料的分拣功能。同时使用西门子 HMI 软件 Wincc Flexible 设计系统监控画面，定义 I/O设备，构造数据库，建立动画连接并与硬件系统进行了联合调试，在触摸屏上实现了对系统的实时控制。[关键词] 物料分拣；气动机械手；S7-300 PLC；触摸屏Software Design of Material Sorting System Based on S7-300 PLCAutomation Specialty XU Bao-haiAbstract: This paper designs the material sorting system on the basis of Siemens S7-300 PLC and Siemens touch screen. S7-300 PLC is utilized as the controller and Siemens touch screen is adopted as the human machine interface conversation. By analyzing the control system process flows, PLC procedures are designed by means of Siemens’ programming software STEP 7, and the purpose of materials’ sorting function with pneumatic manipulator is achieved. Meanwhile, Siemens’ HMI software, Wincc Flexible, is used to design monitor- ing screen of system, to define I/O equipments, to construct the database, to build animation and to debug on-line with hardware system. In the end, the goal of real tim...
