基于单片机的遥控窗帘设计本科论文

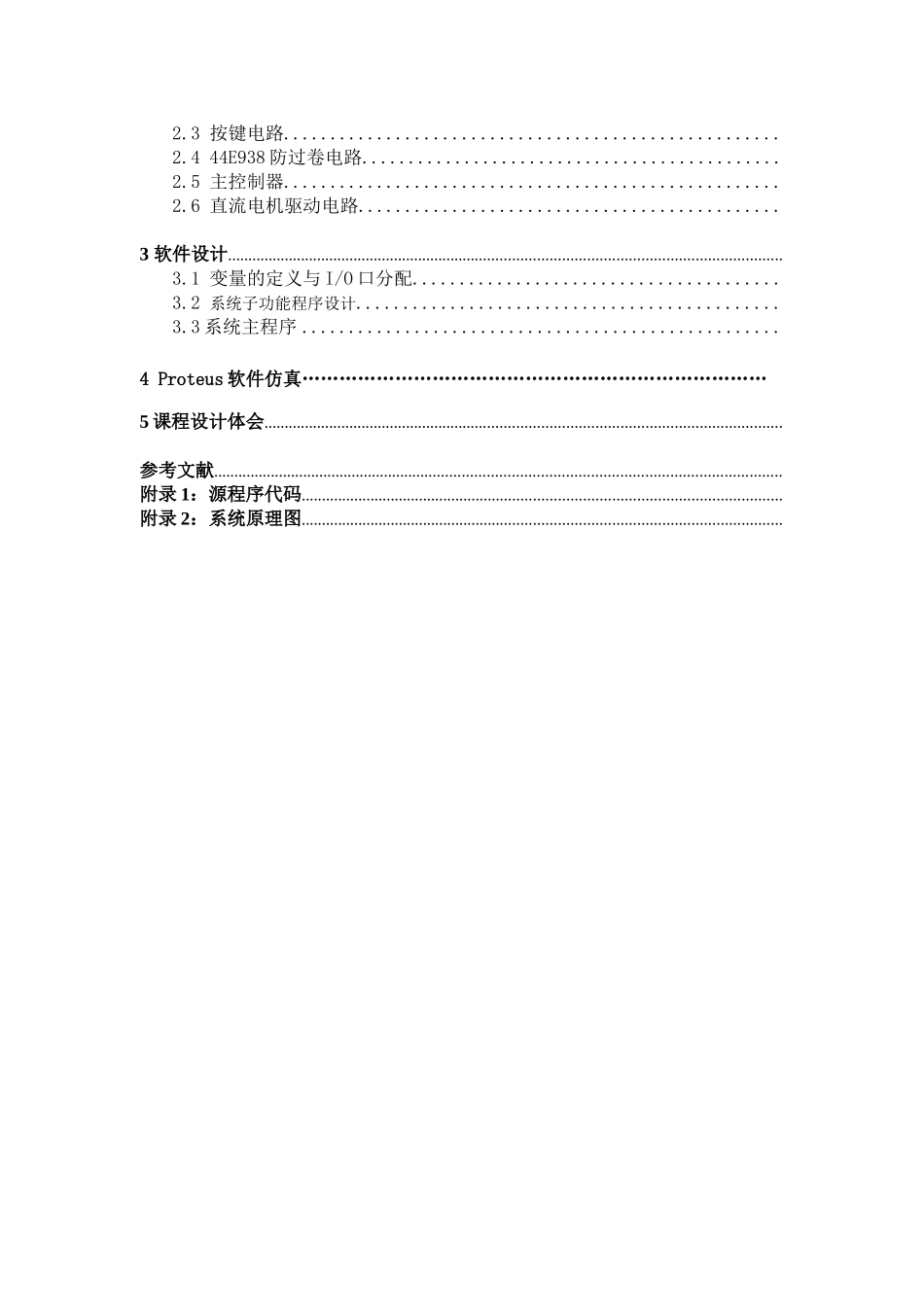

河南理工大学河南理工大学《单片机应用与仿真训练》设计报告 基于单片机的遥控窗帘设计姓 名： 郭栋 李榕 学 号： 310908020258 02 专业班级： 自动化 0901 指导老师： 王新 所在学院：电气工程与自动化学院2025 年 7 月 1 日摘要本设计是基于 AT89S52 单片机的遥控电动窗帘的设计，根据设计要求和现有器件，设计采纳单片机 AT89S52 作为主控制器，使用 PT2262 与 PT2272 通用编码解码电路作为遥控发射和接受装置，单片机通过检测 PT2272 解码的信号，做出开关窗帘等动作，采纳两个霍尔传感器 44E938 作为位置检测设备，以检测窗帘的运行位置，实现防过卷的功能，同时本控制器还有手动控制，通过三个按键开关实现窗帘的正反停控制。本电路的直流电机由 L298N 驱动控制，通过控制 L298N 实现电机的正反转及停转，达到控制窗帘的目的。遥控发射电路由 PT2262 集成电路组成，本系统直接采纳做好的发射模块遥控器，共 ABCD 四路输出，当按下相应的按钮时，对应的以 PT2272 为核心的遥控解码电路有输出，经测试 ABCD 分别对应 D0、D1、D2、D3，所以将D0、D1、D2、D3 分别接到单片机的 I/O 口，通过检测对应端口的电平输出高低，系统受程序控制做出相应的动作，将控制信号送至电机驱动 L298N 从而实现对电机的控制，电机转轴通过传动机构与窗帘相连，从而实现对窗帘的控制。同时本系统也设置了手动控制方式，通过三个按键开关实现正反和停转。具体电路是按键的一端接地，另一端接到单片机对应的 I/O 口，当单片机检测到低电平常，输出相应的信号给电机驱动模块，从而达到与遥控控制一样的效果，在编程时要注意消除按键的抖动，防止误操作！显示模块由红绿两个 LED 灯组成，当电机正转打开窗帘时红灯亮；当电机反转关闭窗帘时绿灯亮，这样就能很容易的观察到窗帘的运行状态。防过卷电路由两个霍尔传感器组成，将输出端接到单片机的 I/O 口，通过检测相应端口的电平实现对电机的控制，当窗帘没有达到指定位置时，输出为高电平，电机正常运转；当霍尔传感器检测到有磁场时（窗帘两端可以固定两个磁钢产生磁场），输出低电平，从而控制电机马上停转，达到防过卷的作用。软件设计使用 C 语言编程，对输入信号采纳软件防抖，采纳 C 语言编程，程序易读易移植，整个程序十分简洁易懂，经下载测试能很好的实现系统的各个功能。关键字：单片机、无线遥控、C 语言编程 直流电机目录1 概述.............
