多布水电站可行性研究报告

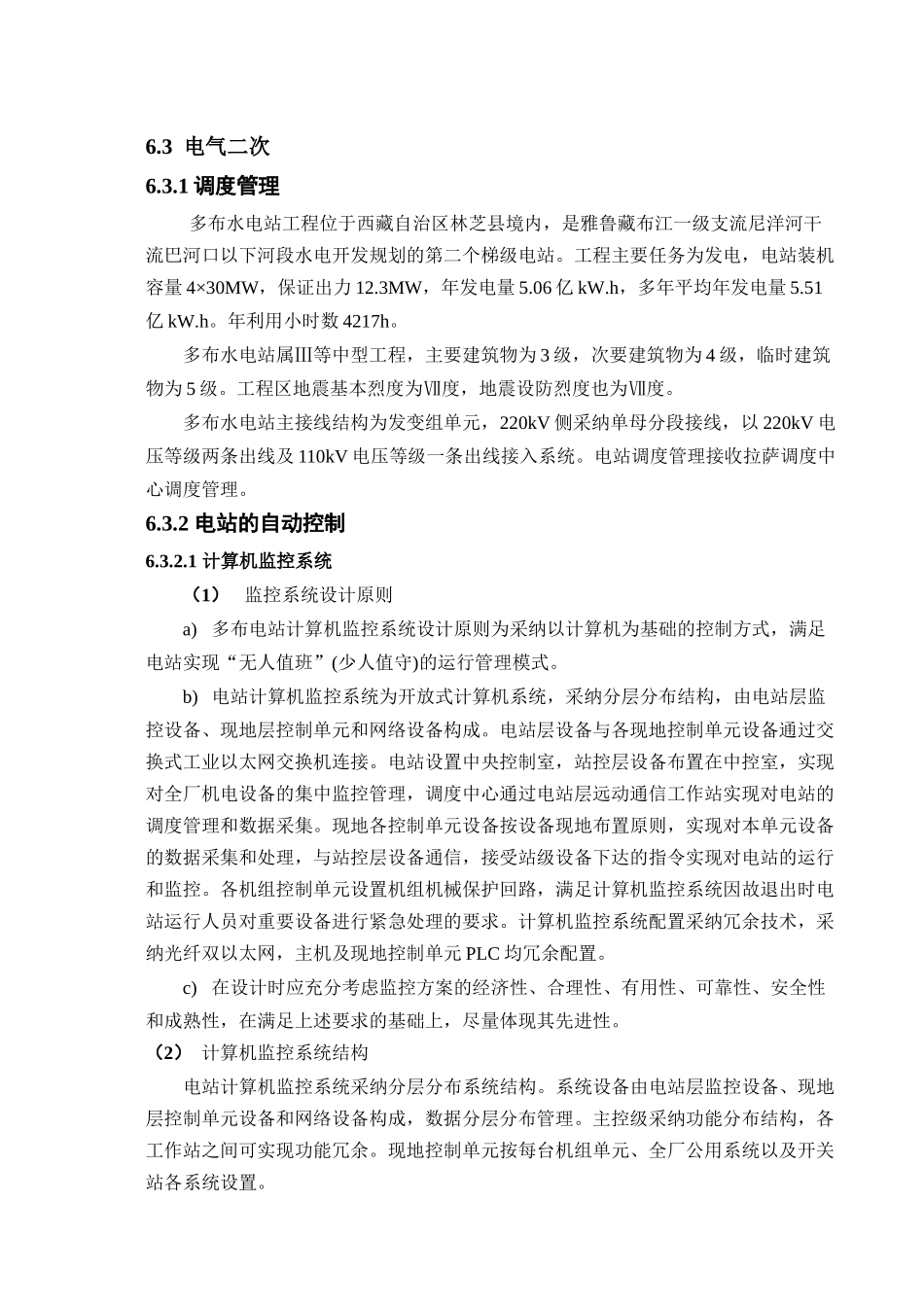

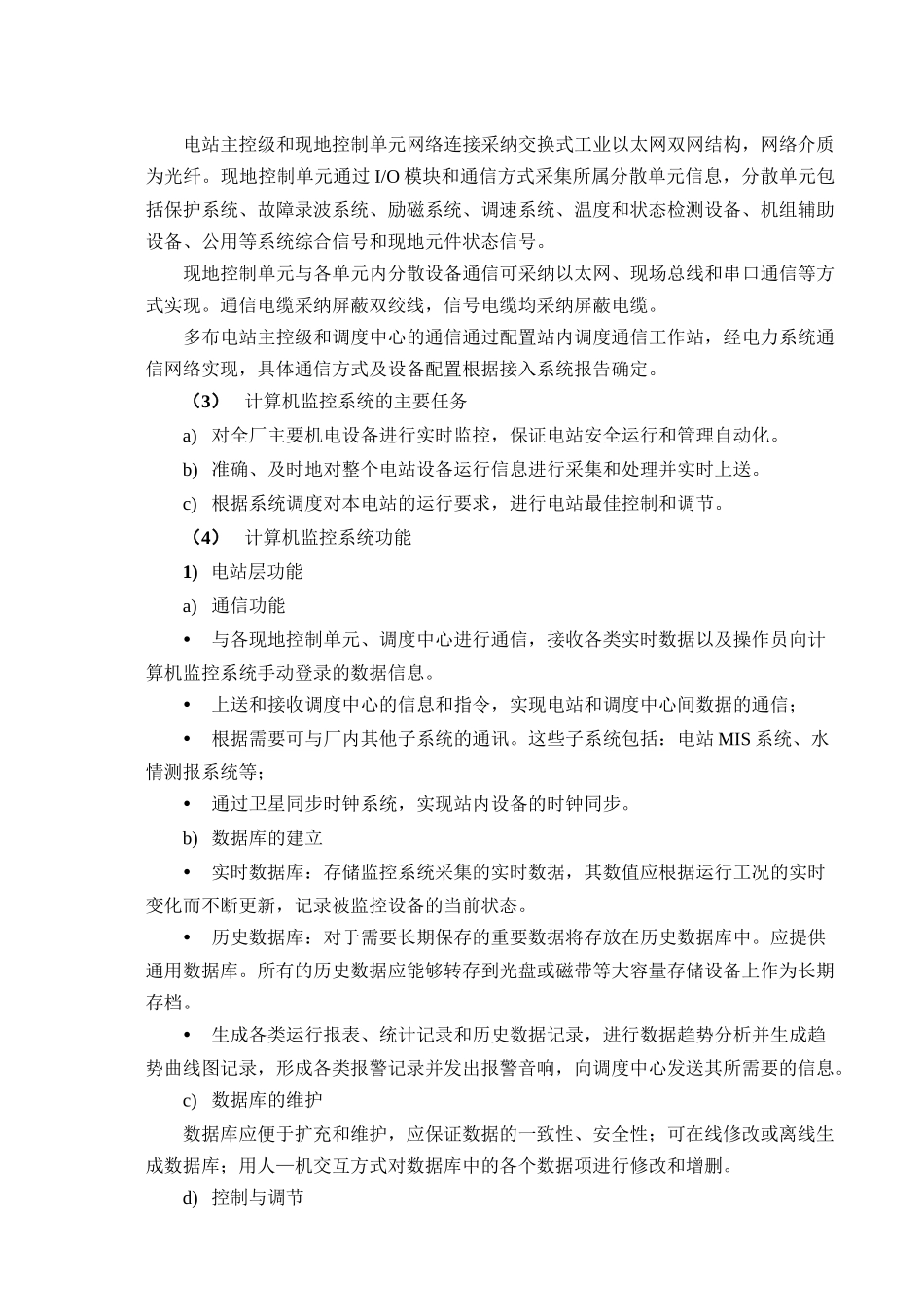

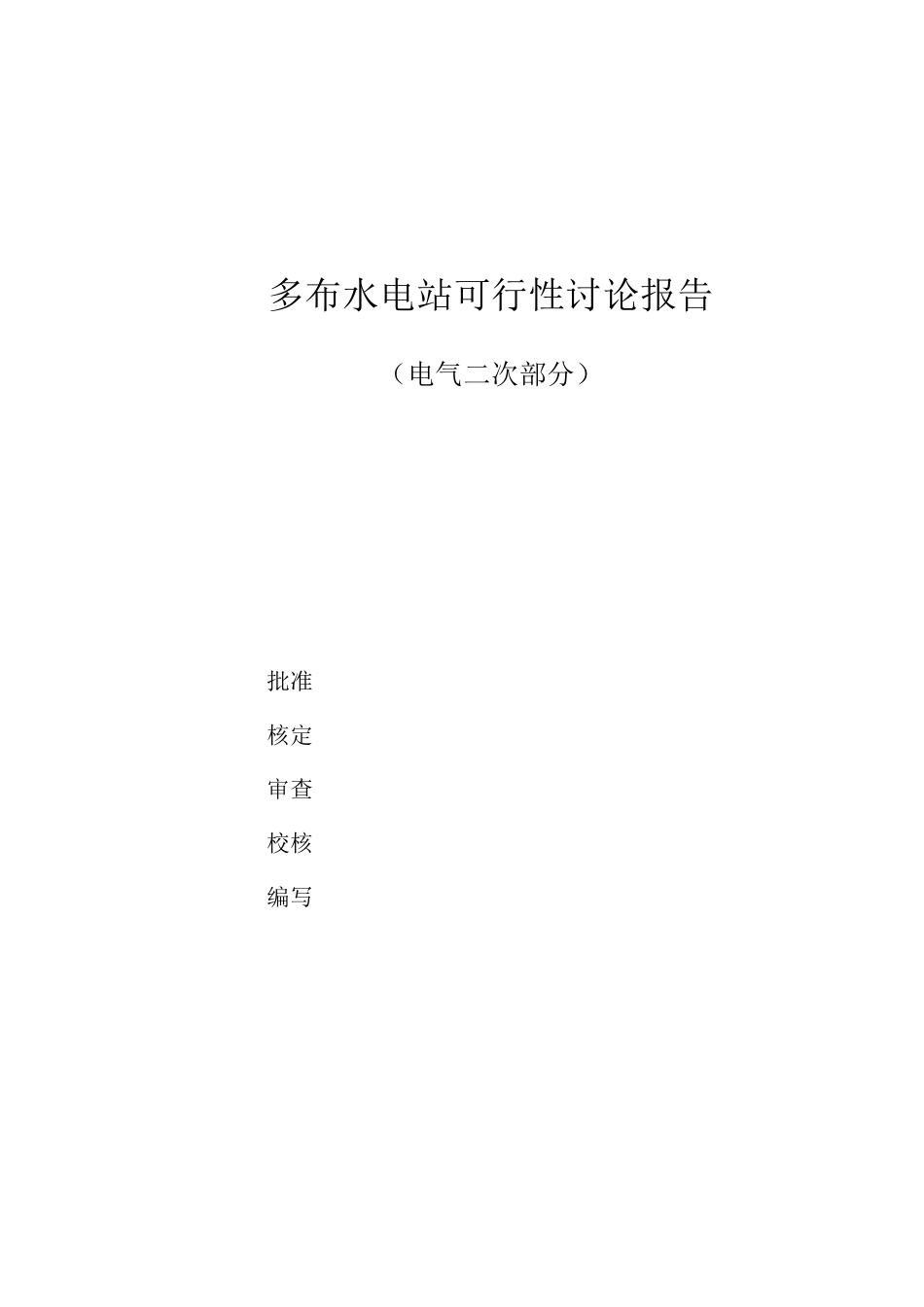

多布水电站可行性讨论报告（电气二次部分）批准核定审查校核编写6.3 电气二次6.3.1 调度管理多布水电站工程位于西藏自治区林芝县境内，是雅鲁藏布江一级支流尼洋河干流巴河口以下河段水电开发规划的第二个梯级电站。工程主要任务为发电，电站装机容量 4×30MW，保证出力 12.3MW，年发电量 5.06 亿 kW.h，多年平均年发电量 5.51亿 kW.h。年利用小时数 4217h。多布水电站属Ⅲ等中型工程，主要建筑物为 3 级，次要建筑物为 4 级，临时建筑物为 5 级。工程区地震基本烈度为Ⅶ度，地震设防烈度也为Ⅶ度。多布水电站主接线结构为发变组单元，220kV 侧采纳单母分段接线，以 220kV 电压等级两条出线及 110kV 电压等级一条出线接入系统。电站调度管理接收拉萨调度中心调度管理。6.3.2 电站的自动控制6.3.2.1 计算机监控系统（1）监控系统设计原则a) 多布电站计算机监控系统设计原则为采纳以计算机为基础的控制方式，满足电站实现“无人值班”(少人值守)的运行管理模式。b) 电站计算机监控系统为开放式计算机系统，采纳分层分布结构，由电站层监控设备、现地层控制单元和网络设备构成。电站层设备与各现地控制单元设备通过交换式工业以太网交换机连接。电站设置中央控制室，站控层设备布置在中控室，实现对全厂机电设备的集中监控管理，调度中心通过电站层远动通信工作站实现对电站的调度管理和数据采集。现地各控制单元设备按设备现地布置原则，实现对本单元设备的数据采集和处理，与站控层设备通信，接受站级设备下达的指令实现对电站的运行和监控。各机组控制单元设置机组机械保护回路，满足计算机监控系统因故退出时电站运行人员对重要设备进行紧急处理的要求。计算机监控系统配置采纳冗余技术，采纳光纤双以太网，主机及现地控制单元 PLC 均冗余配置。c) 在设计时应充分考虑监控方案的经济性、合理性、有用性、可靠性、安全性和成熟性，在满足上述要求的基础上，尽量体现其先进性。（2） 计算机监控系统结构电站计算机监控系统采纳分层分布系统结构。系统设备由电站层监控设备、现地层控制单元设备和网络设备构成，数据分层分布管理。主控级采纳功能分布结构，各工作站之间可实现功能冗余。现地控制单元按每台机组单元、全厂公用系统以及开关站各系统设置。电站主控级和现地控制单元网络连接采纳交换式工业以太网双网结构，网络介质为光纤。现地控制单元通过 I/O 模块和通信方式采集所属分散单元信息，分散单元包括保护...
