定稿液压启闭机安装施工组织设计

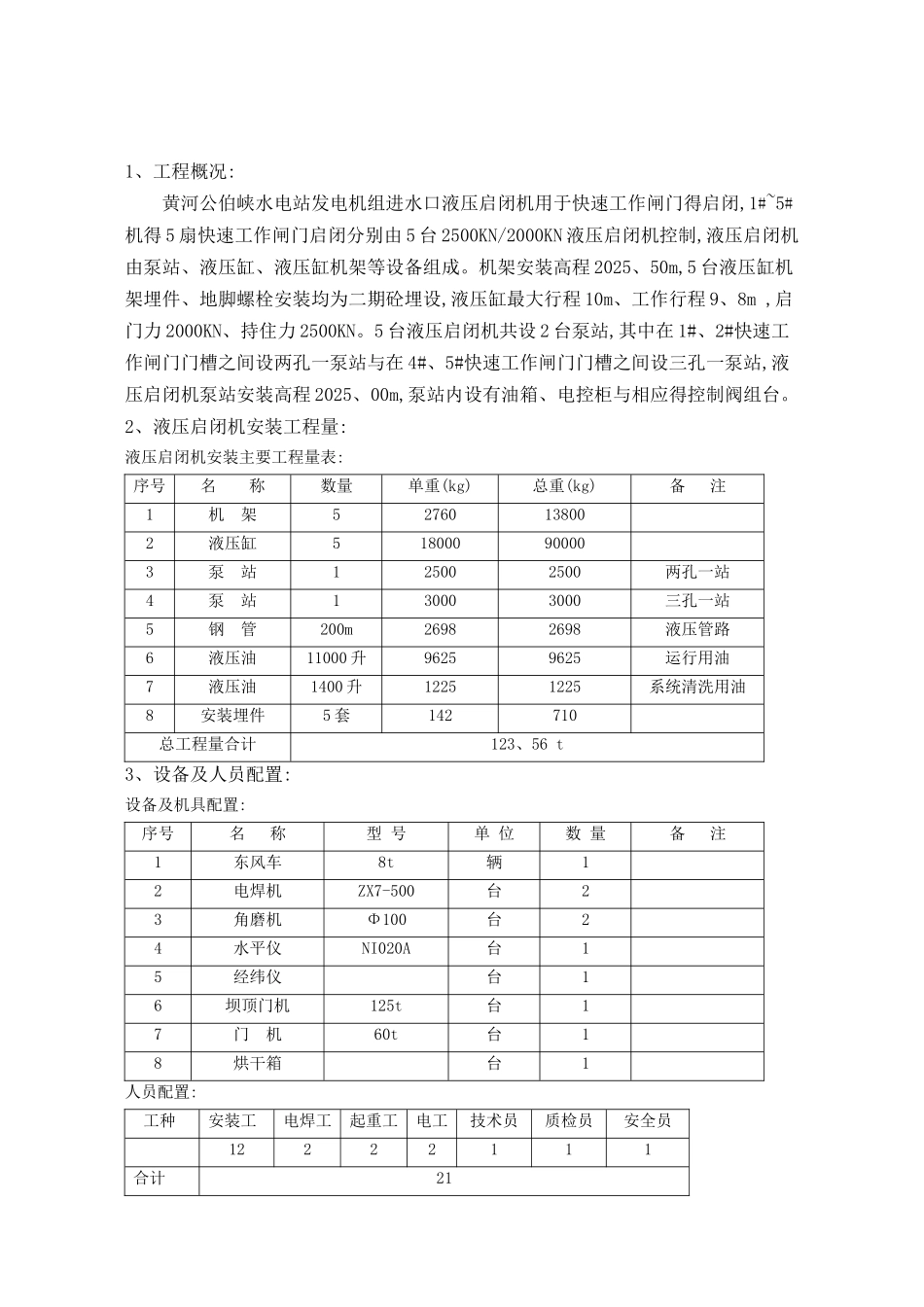

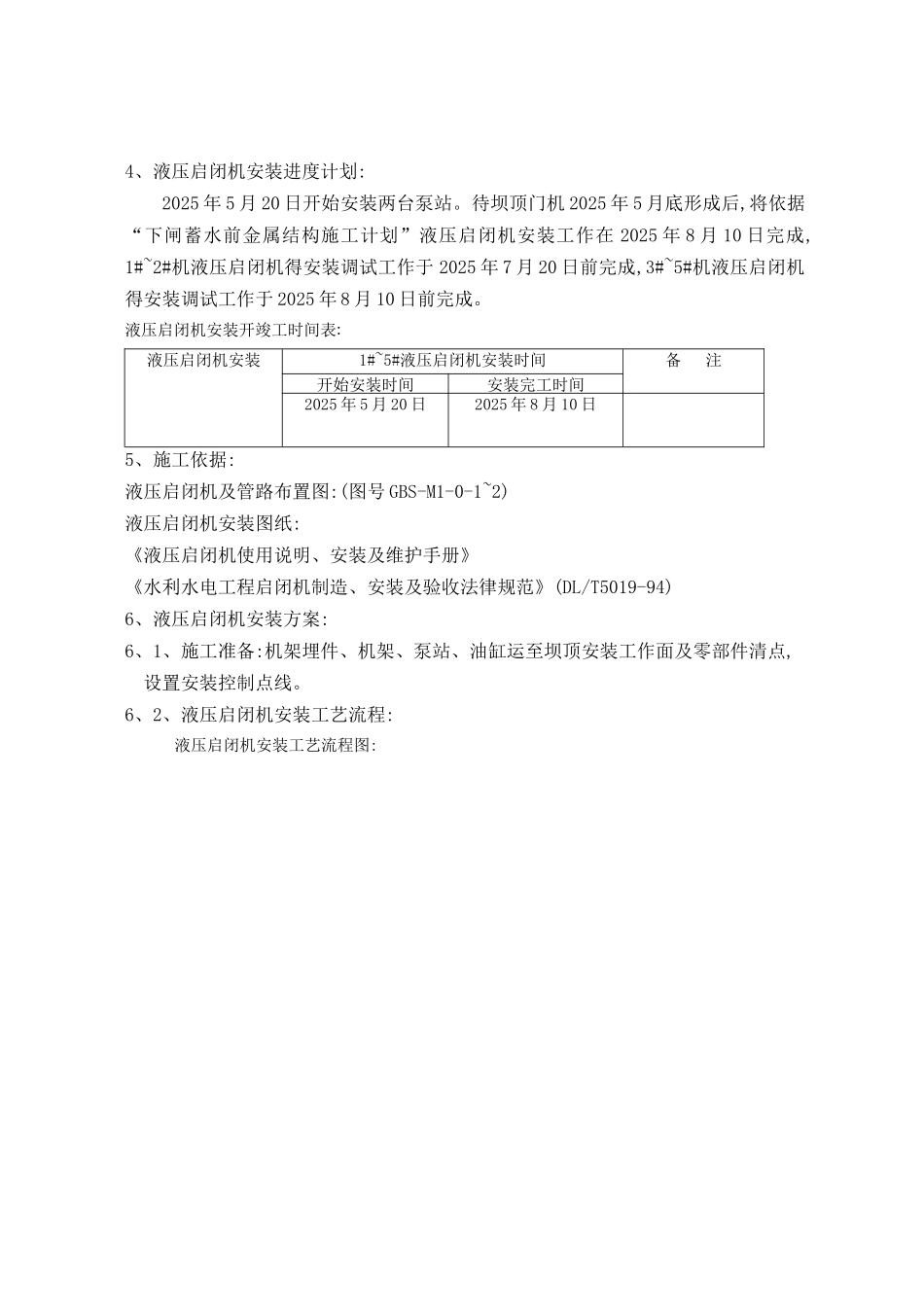

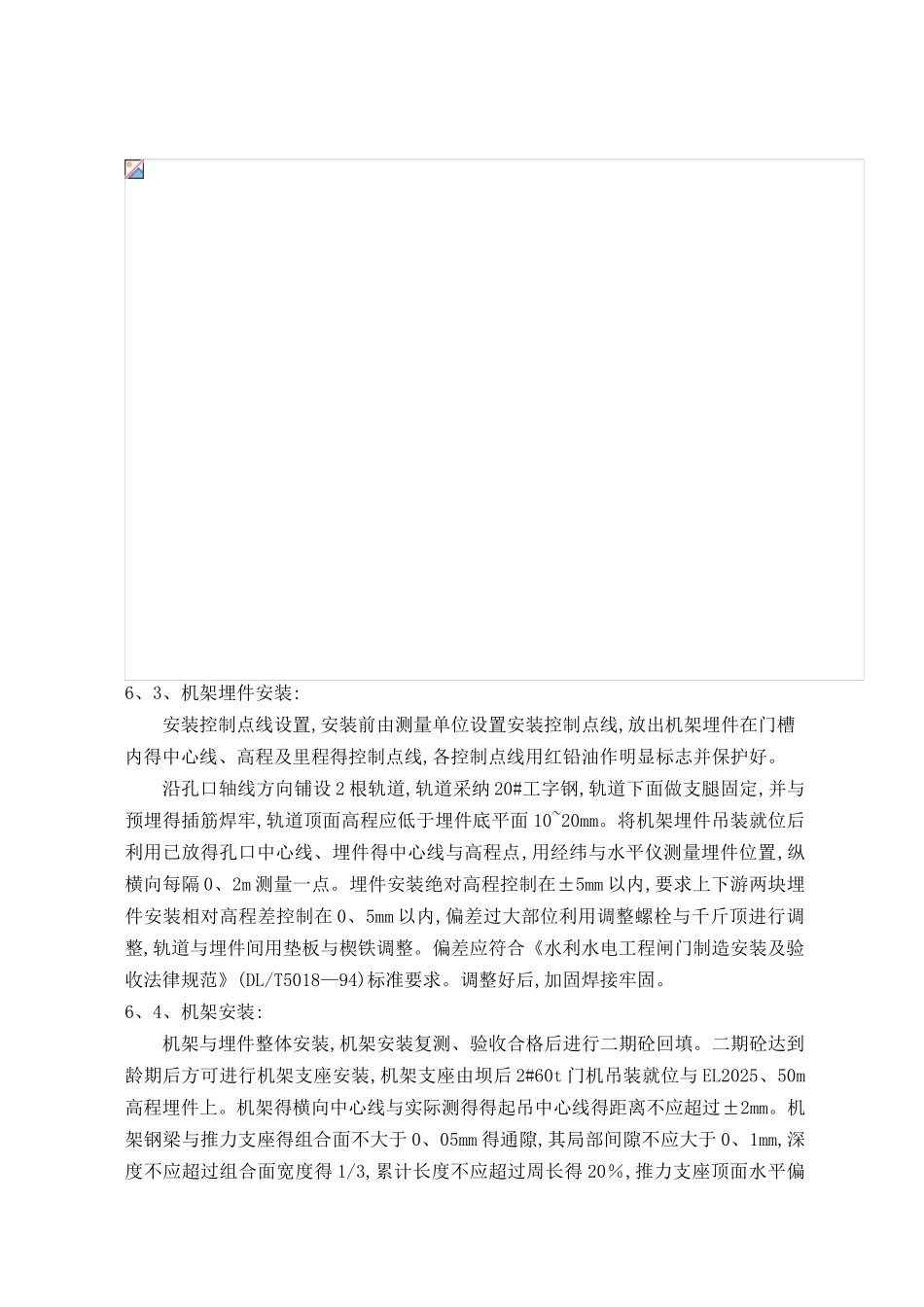

1、工程概况:黄河公伯峡水电站发电机组进水口液压启闭机用于快速工作闸门得启闭,1#~5#机得 5 扇快速工作闸门启闭分别由 5 台 2500KN/2000KN 液压启闭机控制,液压启闭机由泵站、液压缸、液压缸机架等设备组成。机架安装高程 2025、50m,5 台液压缸机架埋件、地脚螺栓安装均为二期砼埋设,液压缸最大行程 10m、工作行程 9、8m ,启门力 2000KN、持住力 2500KN。5 台液压启闭机共设 2 台泵站,其中在 1#、2#快速工作闸门门槽之间设两孔一泵站与在 4#、5#快速工作闸门门槽之间设三孔一泵站,液压启闭机泵站安装高程 2025、00m,泵站内设有油箱、电控柜与相应得控制阀组台。2、液压启闭机安装工程量:液压启闭机安装主要工程量表:序号名 称数量单重(kg)总重(kg)备 注1机 架52760138002液压缸518000900003泵 站125002500两孔一站4泵 站130003000三孔一站5钢 管200m26982698液压管路6液压油11000 升96259625运行用油7液压油1400 升12251225系统清洗用油8安装埋件5 套142710总工程量合计123、56 t3、设备及人员配置:设备及机具配置:序号名 称型 号单 位数 量备 注1东风车8t辆12电焊机ZX7-500台23角磨机Φ100台24水平仪NI020A台15经纬仪台16坝顶门机125t台17门 机60t台18烘干箱台1人员配置:工种安装工电焊工起重工电工技术员质检员安全员12222111合计214、液压启闭机安装进度计划:2025 年 5 月 20 日开始安装两台泵站。待坝顶门机 2025 年 5 月底形成后,将依据“下闸蓄水前金属结构施工计划”液压启闭机安装工作在 2025 年 8 月 10 日完成,1#~2#机液压启闭机得安装调试工作于 2025 年 7 月 20 日前完成,3#~5#机液压启闭机得安装调试工作于 2025 年 8 月 10 日前完成。液压启闭机安装开竣工时间表:液压启闭机安装1#~5#液压启闭机安装时间备 注开始安装时间安装完工时间2025 年 5 月 20 日2025 年 8 月 10 日5、施工依据:液压启闭机及管路布置图:(图号 GBS-M1-0-1~2)液压启闭机安装图纸:《液压启闭机使用说明、安装及维护手册》《水利水电工程启闭机制造、安装及验收法律规范》(DL/T5019-94)6、液压启闭机安装方案:6、1、施工准备:机架埋件、机架、泵站、油缸运至坝顶安装工作面及零部件清点,设置安装控制点线。 6、2、液压启闭机安装工艺流程:液压启闭机安装工艺流程图:6、3、机架埋件安装:安装控制点线设置,安装前由测量单位设置安装控制点线,放出机架埋件在门槽内得中心线、高程及里...
