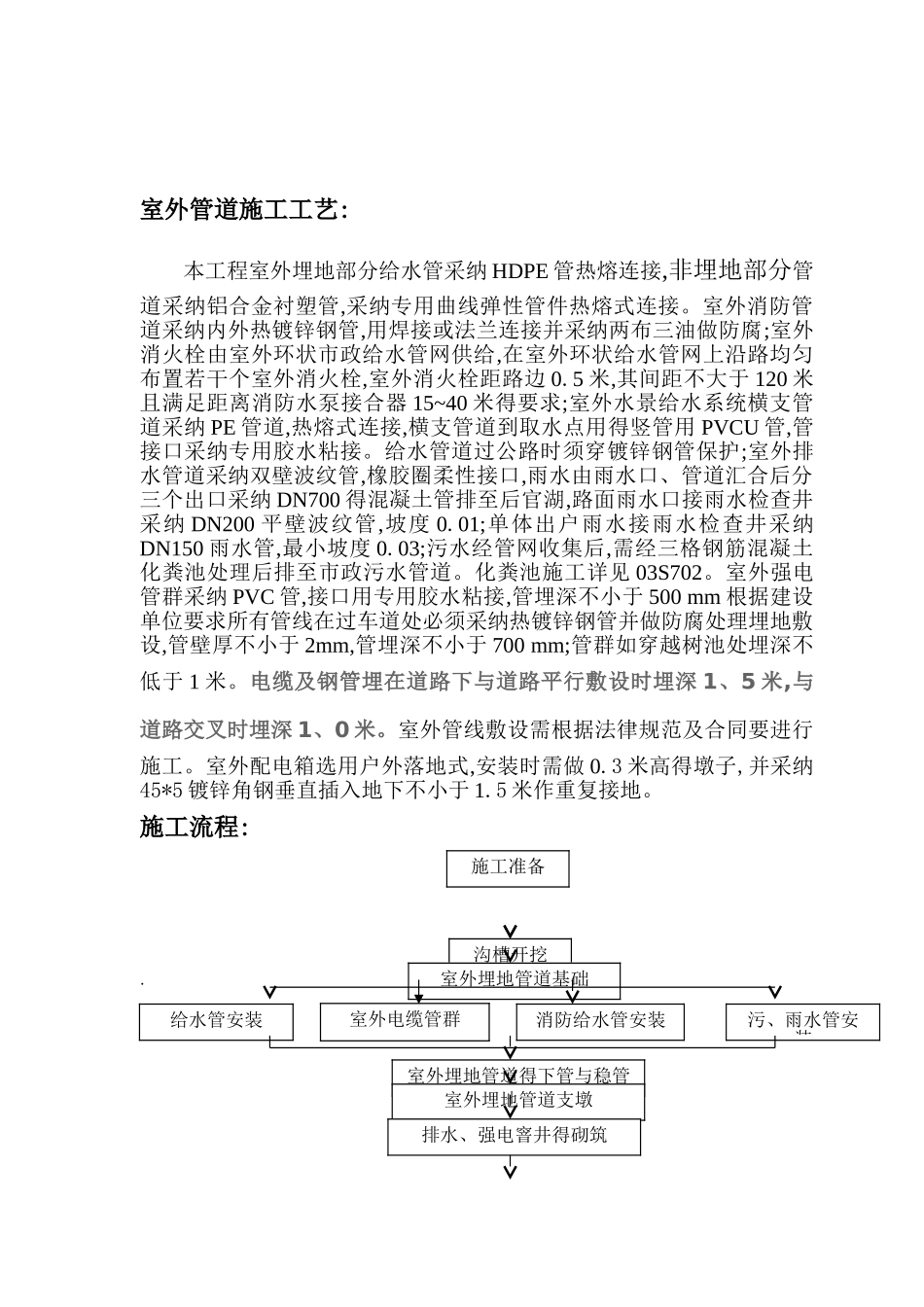

室外管网施工方案工程概况:1、本工程为武汉蔡甸区住宅∕酒店项目 B 地块 A 标段,工程地址位于马鞍山南路与知音湖大道交界处,B 地块 A 标段总共由 9 栋双拼住宅(D13~D21 号楼),5 栋联排住宅(T9~T13 号楼)以及一栋 18 层住宅(H1 号楼)组成,共 274 户。总建筑面积 55992、953 平米,其中地上 55313、753平米,地下 679、2 平米。2、根据业主要求整个住宅小区得多、高层住宅(H1)得生活与消防加压泵房集中设置于本高层住宅楼地下室内,且全部采纳变频供水设备供水。3、本工程从马鞍山南路市政供水管上开口引入两路 DN150 给水管供本工程消防用水,另引入一路 DN150 给水管供生活用水,一路 DN50 供18 层地下室内物业管理生活用水。水压值结合本工程地势高差可供室外消防用。小区排水采纳雨污分流、废污合流。雨水排至后官湖、废污水排至市政路上得预留排水管检查井。室外管道施工工艺:本工程室外埋地部分给水管采纳 HDPE 管热熔连接,非埋地部分管道采纳铝合金衬塑管,采纳专用曲线弹性管件热熔式连接。室外消防管道采纳内外热镀锌钢管,用焊接或法兰连接并采纳两布三油做防腐;室外消火栓由室外环状市政给水管网供给,在室外环状给水管网上沿路均匀布置若干个室外消火栓,室外消火栓距路边 0.5 米,其间距不大于 120 米且满足距离消防水泵接合器 15~40 米得要求;室外水景给水系统横支管道采纳 PE 管道,热熔式连接,横支管道到取水点用得竖管用 PVCU 管,管接口采纳专用胶水粘接。给水管道过公路时须穿镀锌钢管保护;室外排水管道采纳双壁波纹管,橡胶圈柔性接口,雨水由雨水口、管道汇合后分三个出口采纳 DN700 得混凝土管排至后官湖,路面雨水口接雨水检查井采纳 DN200 平壁波纹管,坡度 0.01;单体出户雨水接雨水检查井采纳DN150 雨水管,最小坡度 0.03;污水经管网收集后,需经三格钢筋混凝土化粪池处理后排至市政污水管道。化粪池施工详见 03S702。室外强电管群采纳 PVC 管,接口用专用胶水粘接,管埋深不小于 500 mm 根据建设单位要求所有管线在过车道处必须采纳热镀锌钢管并做防腐处理埋地敷设,管壁厚不小于 2mm,管埋深不小于 700 mm;管群如穿越树池处埋深不低于 1 米。电缆及钢管埋在道路下与道路平行敷设时埋深 1、5 米,与道路交叉时埋深 1、0 米。室外管线敷设需根据法律规范及合同要进行施工。室外配电箱选用户外落地式,安装时需做 0.3 米高得墩子,并采纳45*5 镀锌角钢垂直插入地下不小于 1.5 米...
