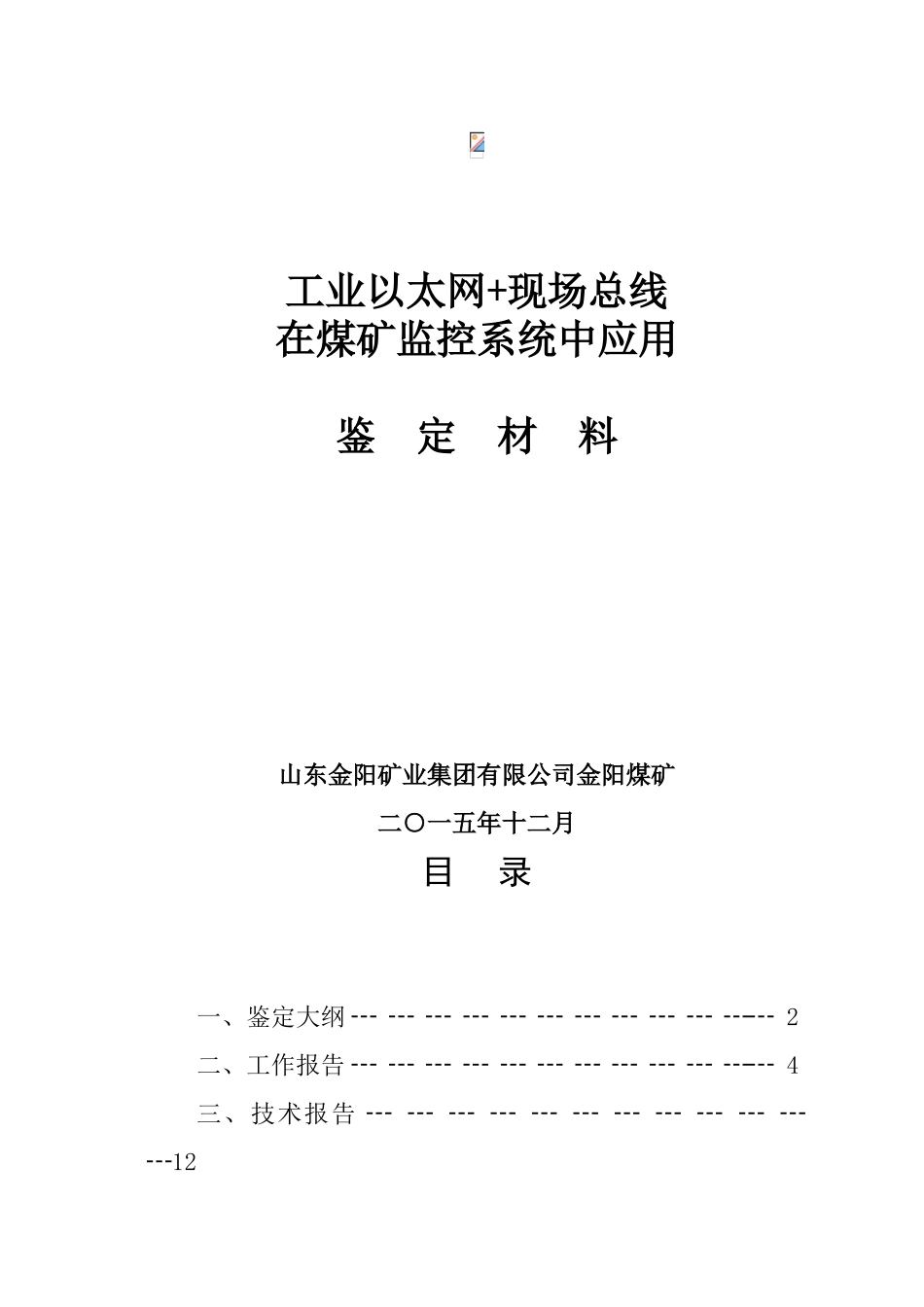

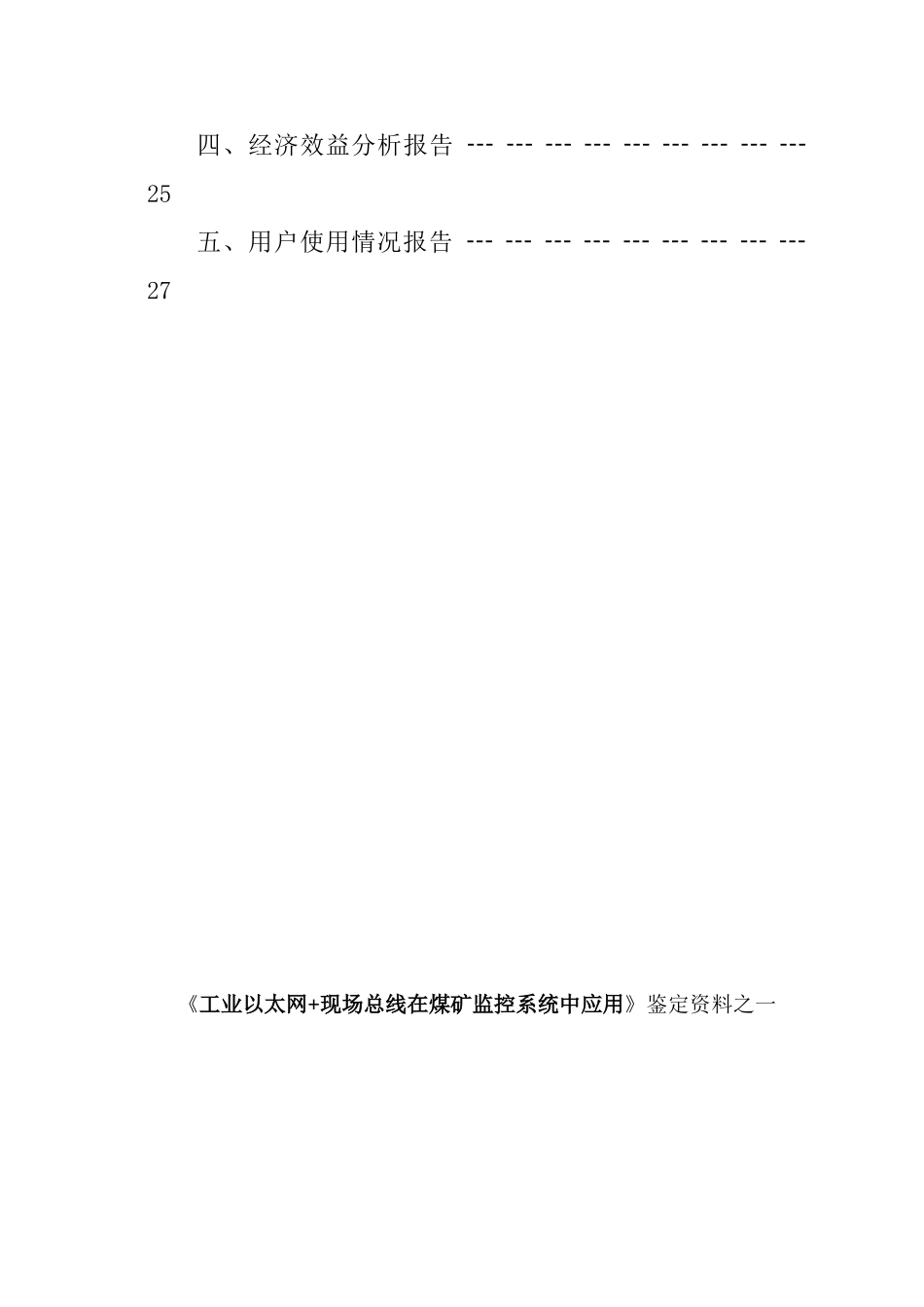

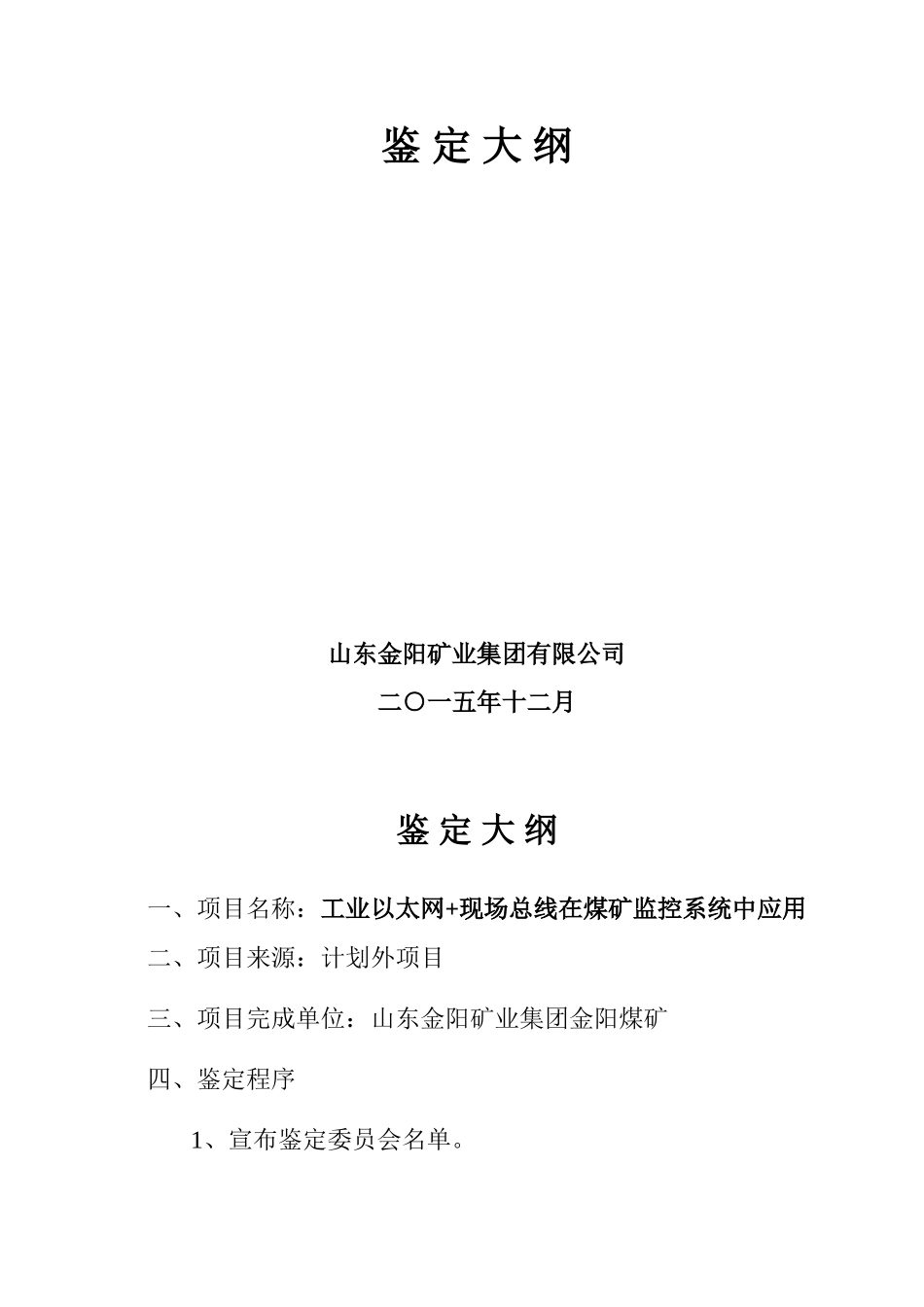

工业以太网+现场总线在煤矿监控系统中应用鉴 定 材 料山东金阳矿业集团有限公司金阳煤矿二○一五年十二月目 录一、鉴定大纲 ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄┄ 2 二、工作报告 ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄┄ 4三、技术报告 ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄12四、经济效益分析报告 ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ 25五、用户使用情况报告 ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ 27《工业以太网+现场总线在煤矿监控系统中应用》鉴定资料之一鉴 定 大 纲山东金阳矿业集团有限公司二○一五年十二月鉴 定 大 纲一、项目名称：工业以太网+现场总线在煤矿监控系统中应用二、项目来源：计划外项目三、项目完成单位：山东金阳矿业集团金阳煤矿四、鉴定程序1、宣布鉴定委员会名单。2、由鉴定委员会主持，听取课题汇报：（1）工作报告；（2）技术报告；（3）经济效益分析报告；（4）用户使用情况报告。3、鉴定委员会质疑，主研人员答辩。4、鉴定委员会对项目进行评议，形成鉴定意见。5、鉴定会结束。五、鉴定资料1、鉴定大纲1、工作报告2、技术报告3、经济效益分析报告4、用户使用报告鉴定委员会年 月 日《工业以太网+现场总线在煤矿监控系统中应用》鉴定资料之二 工 作 报 告山东金阳矿业集团有限公司金阳煤矿二○一五年十二月工 作 报 告 在煤矿安全监控系统中 , 往往需要实现监控中心站和众多数据采集分站的联网监控 , 因此需要选择一种能够实现长距离、 高可靠性、 高效率的数据传输的通讯方式。以太网是当今现有局域网采纳的最通用的通信协议标准，许多制造供应商提供的产品都能采纳通用的软件协议进行通信，开放性好。由于 RS - 485 通讯方式使用一对双绞线实现多站联网、 硬件设计简单、 控制方便、 通讯效率高、 成本低廉等优点 , 同时 RS - 485 标准只对接口的电气特性作出规定而不涉及接插件电缆或协议 , 在此基础上用户可以根据自己的特定要求建立自己的高层通信协议 , 因而被煤矿安全监控系统广泛采纳。二、项目的应用情况系统容量： 异步传输方式 128 台分站级设备传输速率： 10M, 1200/2400bps传输方式： 以太网， RS485传输电缆芯线：光/电缆 2 芯地面中心站到分站之间无中继最小传输距离：电缆 15km分站到传感器之间的传输距离不小于：2km模拟量传感器信号：200～1000Hz 及现场总线数字信号开关量传感器信号：0、5mA ，无...
