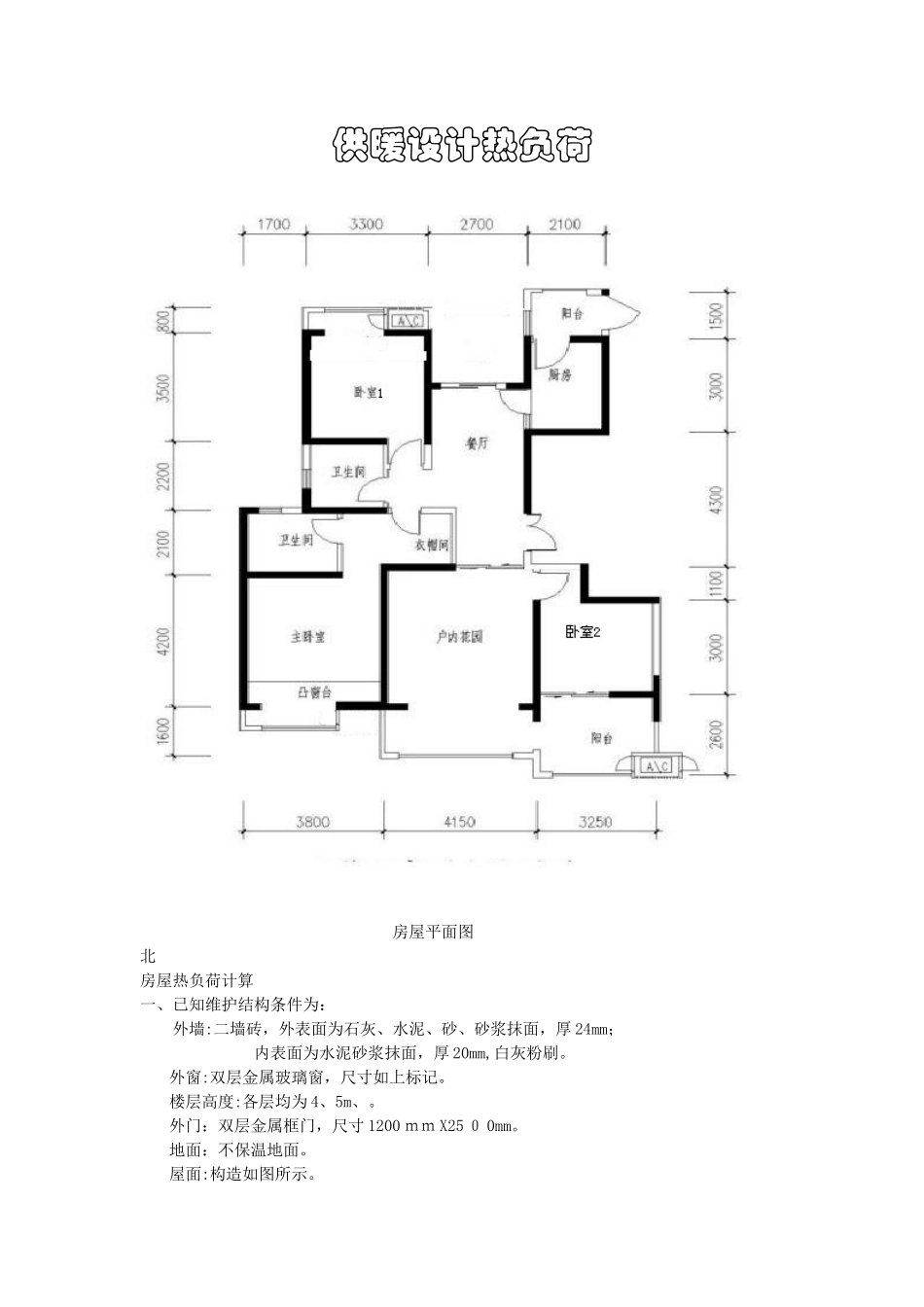

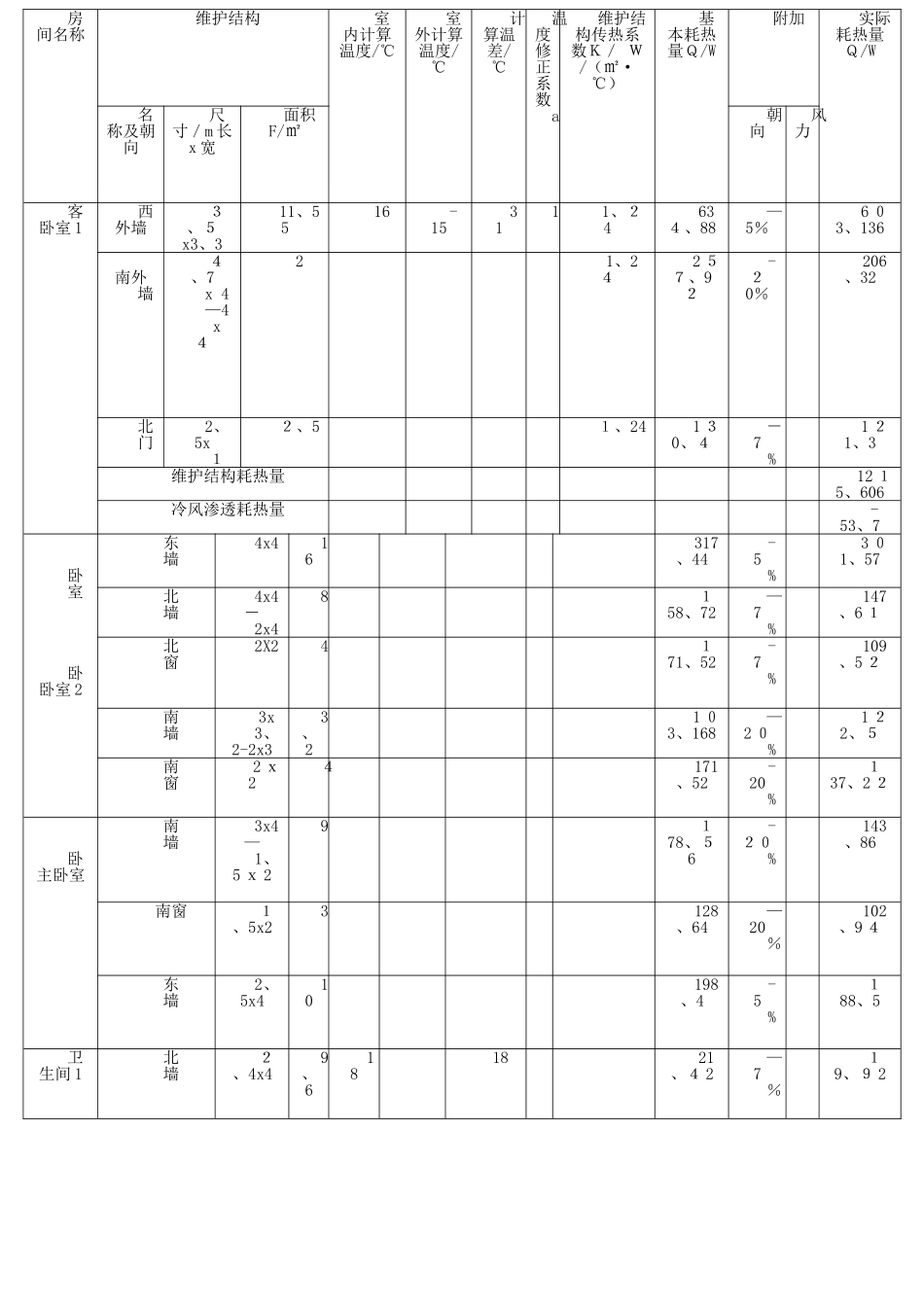

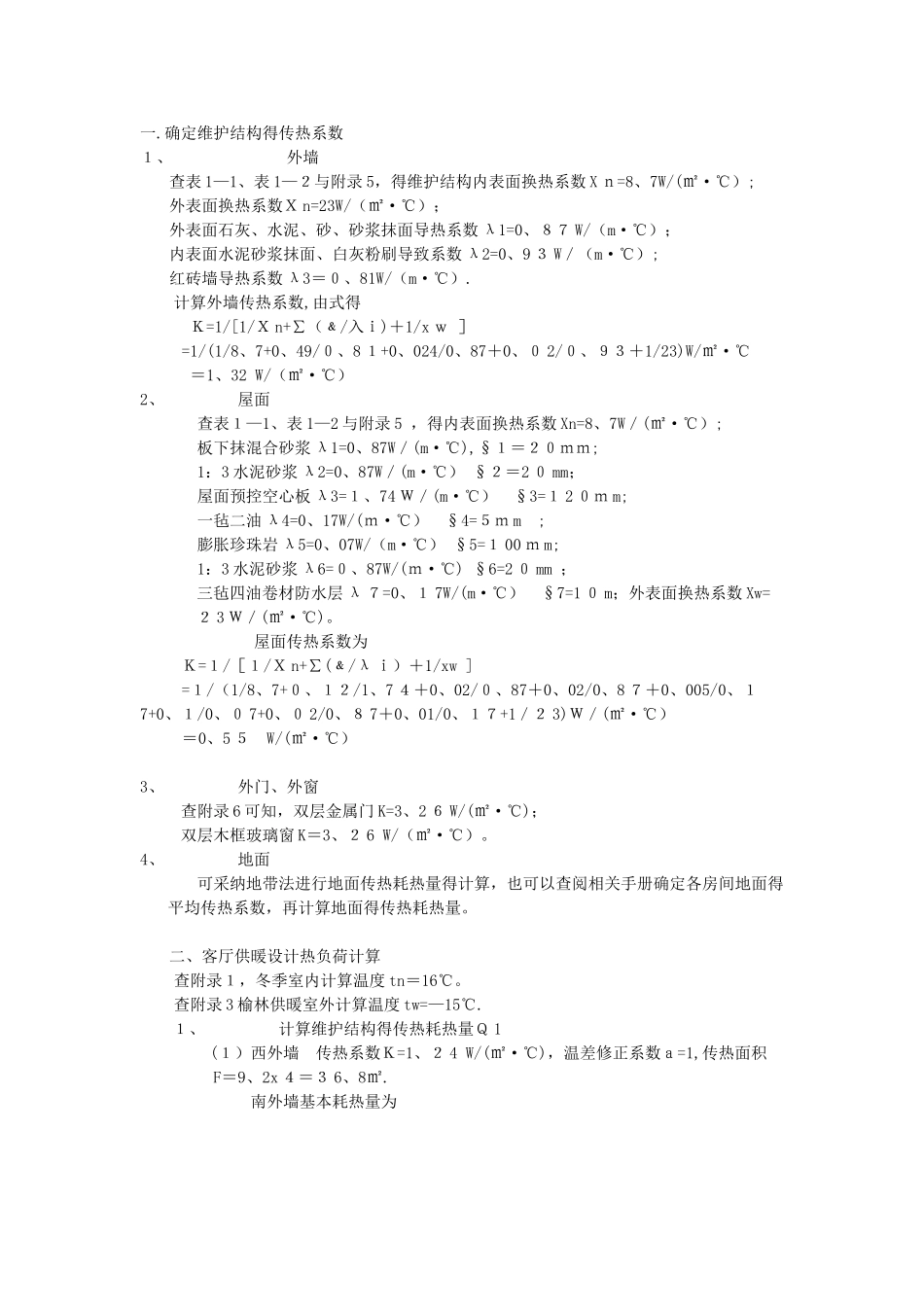

供暖设计热负荷房屋平面图北房屋热负荷计算一、已知维护结构条件为：外墙:二墙砖，外表面为石灰、水泥、砂、砂浆抹面，厚 24mm；内表面为水泥砂浆抹面，厚 20mm,白灰粉刷。外窗:双层金属玻璃窗，尺寸如上标记。楼层高度:各层均为 4、5m、。外门：双层金属框门，尺寸 1200 ｍｍ X25 ０ 0mm。地面：不保温地面。屋面:构造如图所示。一.确定维护结构得传热系数１、 外墙查表 1—1、表 1—２与附录 5，得维护结构内表面换热系数 X ｎ=8、7W/(㎡·℃）;外表面换热系数Ｘ n=23W/（㎡·℃）；外表面石灰、水泥、砂、砂浆抹面导热系数 λ1=0、８７ W/（m·℃）；内表面水泥砂浆抹面、白灰粉刷导致系数 λ2=0、9 ３ W／（m·℃）;红砖墙导热系数 λ3＝０、81W/（m·℃）.计算外墙传热系数,由式得 Ｋ=1/[1/Ｘ n+∑（﹠/入ｉ)＋1/x ｗ ］=1/(1/8、7+0、49/０、8 １+0、024/0、87＋0、０ 2/０、９３＋1/23)W/㎡·℃ ＝1、32 W/（㎡·℃）2、 屋面查表１—1、表 1—2 与附录 5 ，得内表面换热系数 Xn=8、7W／(㎡·℃）;板下抹混合砂浆 λ1=0、87W／(m·℃),§１＝２０ｍｍ;1：3 水泥砂浆 λ2=0、87W／(m·℃） §２＝2 ０ mm；屋面预控空心板 λ3=１、74 Ｗ／(m·℃） §3=１ 2 ０ｍ m;一毡二油 λ4=0、17W/(ｍ·℃） §4=５ｍ m ;膨胀珍珠岩 λ5=0、07W/（m·℃） §5=１ 00 ｍ m;1：3 水泥砂浆 λ6=０、87W/(ｍ·℃) §6=2 ０ mm ；三毡四油卷材防水层 λ ７=0、１ 7W/(m·℃） §7=1 ０ m；外表面换热系数 Xw=２ 3 Ｗ／(㎡·℃)。 屋面传热系数为 Ｋ=１/［１/Ｘ n+∑(﹠/λ ｉ）＋1/xw ]=１/（1/8、7+０、１２/1、7 ４＋0、02/０、87＋0、02/0、8 ７＋0、005/0、１7+0、１/0、０ 7+0、０ 2/0、８ 7＋0、01/0、１７+1／２ 3)Ｗ／(㎡·℃） ＝0、5 ５ W/(㎡·℃） 3、 外门、外窗查附录 6 可知，双层金属门 K=3、2 ６ W/(㎡·℃)；双层木框玻璃窗 K＝3、２ 6 W/（㎡·℃）。4、 地面可采纳地带法进行地面传热耗热量得计算，也可以查阅相关手册确定各房间地面得平均传热系数，再计算地面得传热耗热量。 二、客厅供暖设计热负荷计算查附录１，冬季室内计算温度 tn＝16℃。查附录 3 榆林供暖室外计算温度 tw=—15℃.１、 计算维护结构得传热耗热量Ｑ 1 (１）西外墙 传热系数Ｋ=1、２ 4 W/(㎡·℃)，温差修正系数ａ=1,传热面积F＝9、2x ４＝３ 6、8...
