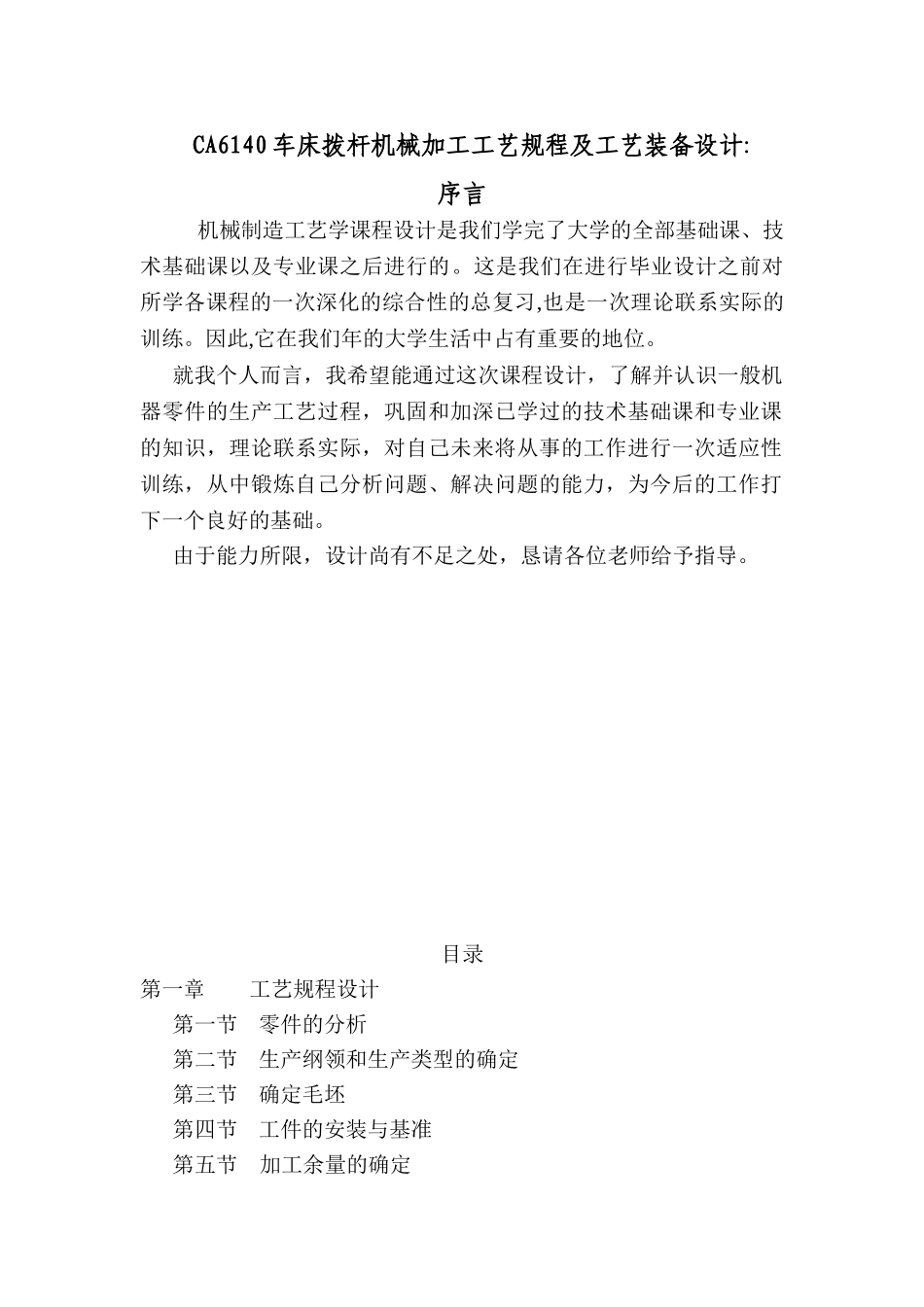

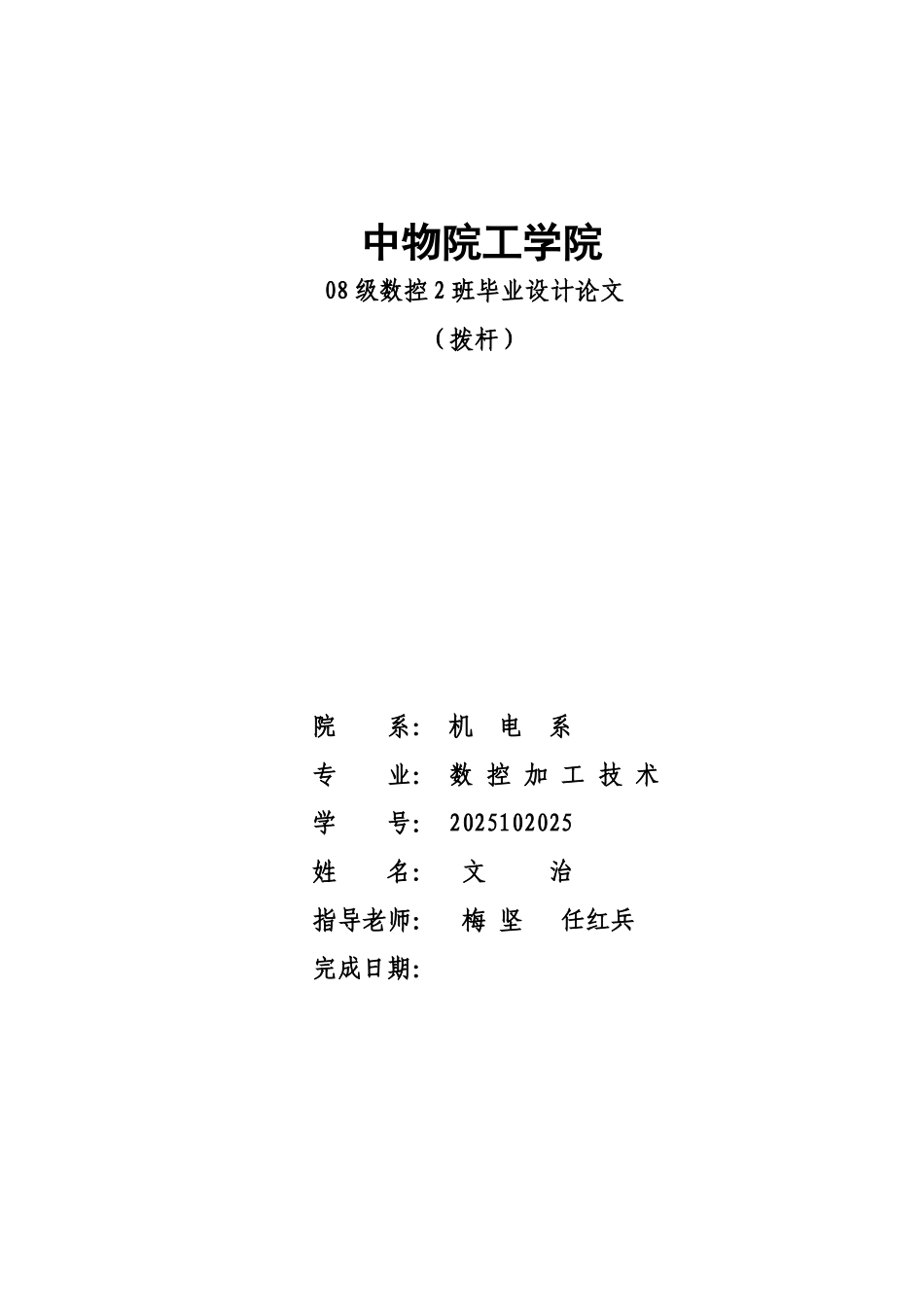

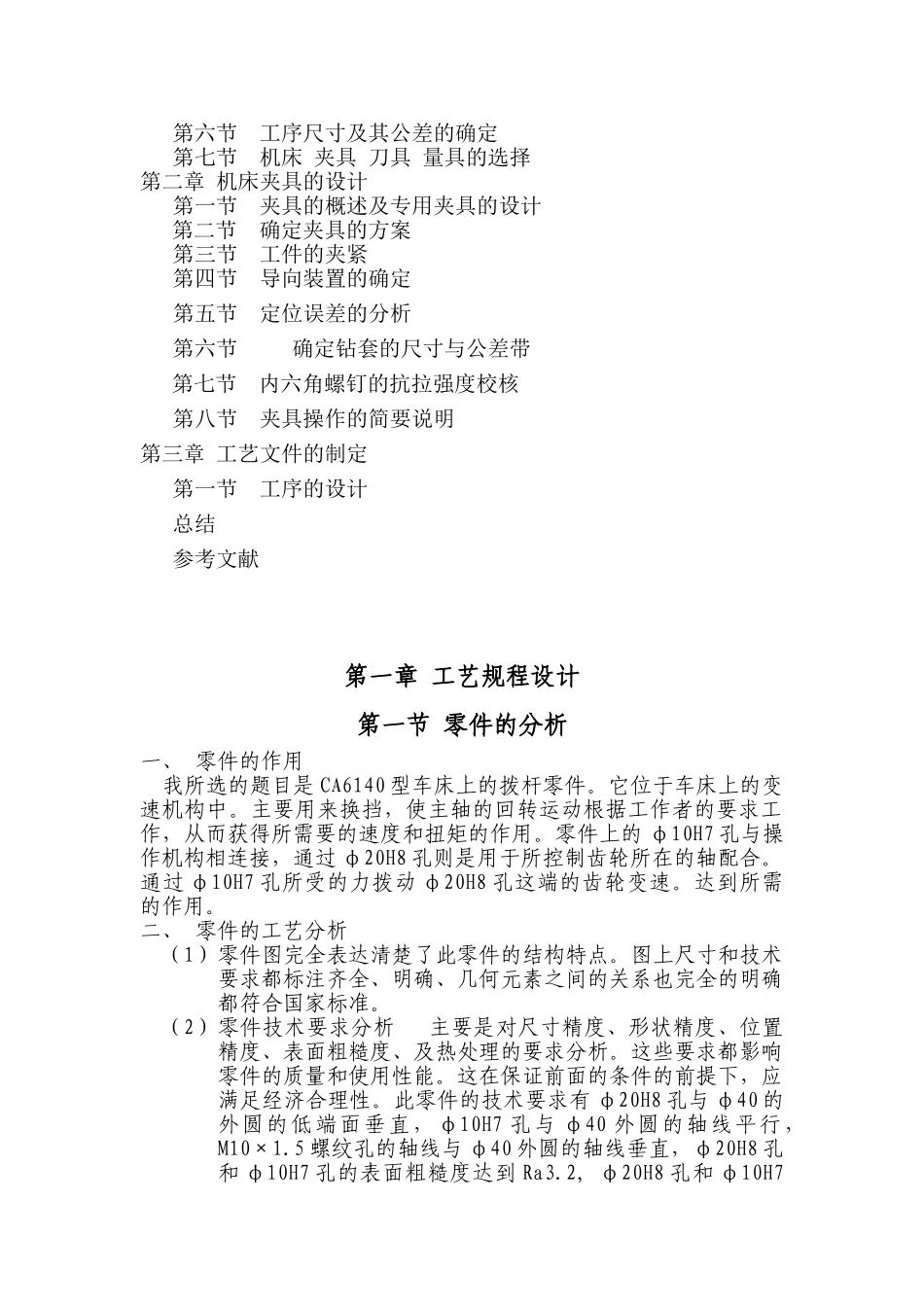

中物院工学院08 级数控 2 班毕业设计论文（拨杆）院 系： 机 电 系专 业： 数 控 加 工 技 术学 号： 2025102025 姓 名： 文 治指导老师： 梅 坚 任红兵完成日期： CA6140 车床拨杆机械加工工艺规程及工艺装备设计: 序言 机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深化的综合性的总复习,也是一次理论联系实际的训练。因此,它在我们年的大学生活中占有重要的地位。就我个人而言，我希望能通过这次课程设计，了解并认识一般机器零件的生产工艺过程，巩固和加深已学过的技术基础课和专业课的知识，理论联系实际，对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后的工作打下一个良好的基础。由于能力所限，设计尚有不足之处，恳请各位老师给予指导。目录第一章工艺规程设计第一节零件的分析第二节生产纲领和生产类型的确定第三节确定毛坯第四节工件的安装与基准第五节 加工余量的确定第六节 工序尺寸及其公差的确定第七节 机床 夹具 刀具 量具的选择第二章 机床夹具的设计第一节 夹具的概述及专用夹具的设计第二节确定夹具的方案第三节 工件的夹紧第四节 导向装置的确定第五节 定位误差的分析第六节 确定钻套的尺寸与公差带第七节 内六角螺钉的抗拉强度校核第八节 夹具操作的简要说明第三章 工艺文件的制定第一节 工序的设计总结参考文献第一章 工艺规程设计第一节 零件的分析一、 零件的作用 我所选的题目是 CA6140 型车床上的拨杆零件。它位于车床上的变速机构中。主要用来换挡，使主轴的回转运动根据工作者的要求工作，从而获得所需要的速度和扭矩的作用。零件上的 φ10H7 孔与操作机构相连接，通过 φ20H8 孔则是用于所控制齿轮所在的轴配合。通过 φ10H7 孔所受的力拨动 φ20H8 孔这端的齿轮变速。达到所需的作用。二、 零件的工艺分析（1）零件图完全表达清楚了此零件的结构特点。图上尺寸和技术要求都标注齐全、明确、几何元素之间的关系也完全的明确都符合国家标准。（2）零件技术要求分析 主要是对尺寸精度、形状精度、位置精度、表面粗糙度、及热处理的要求分析。这些要求都影响零件的质量和使用性能。这在保证前面的条件的前提下，应满足经济合理性。此零件的技术要求有 φ20H8 孔与 φ40 的外圆的低端面垂直， φ10H7 孔与 φ40 ...
