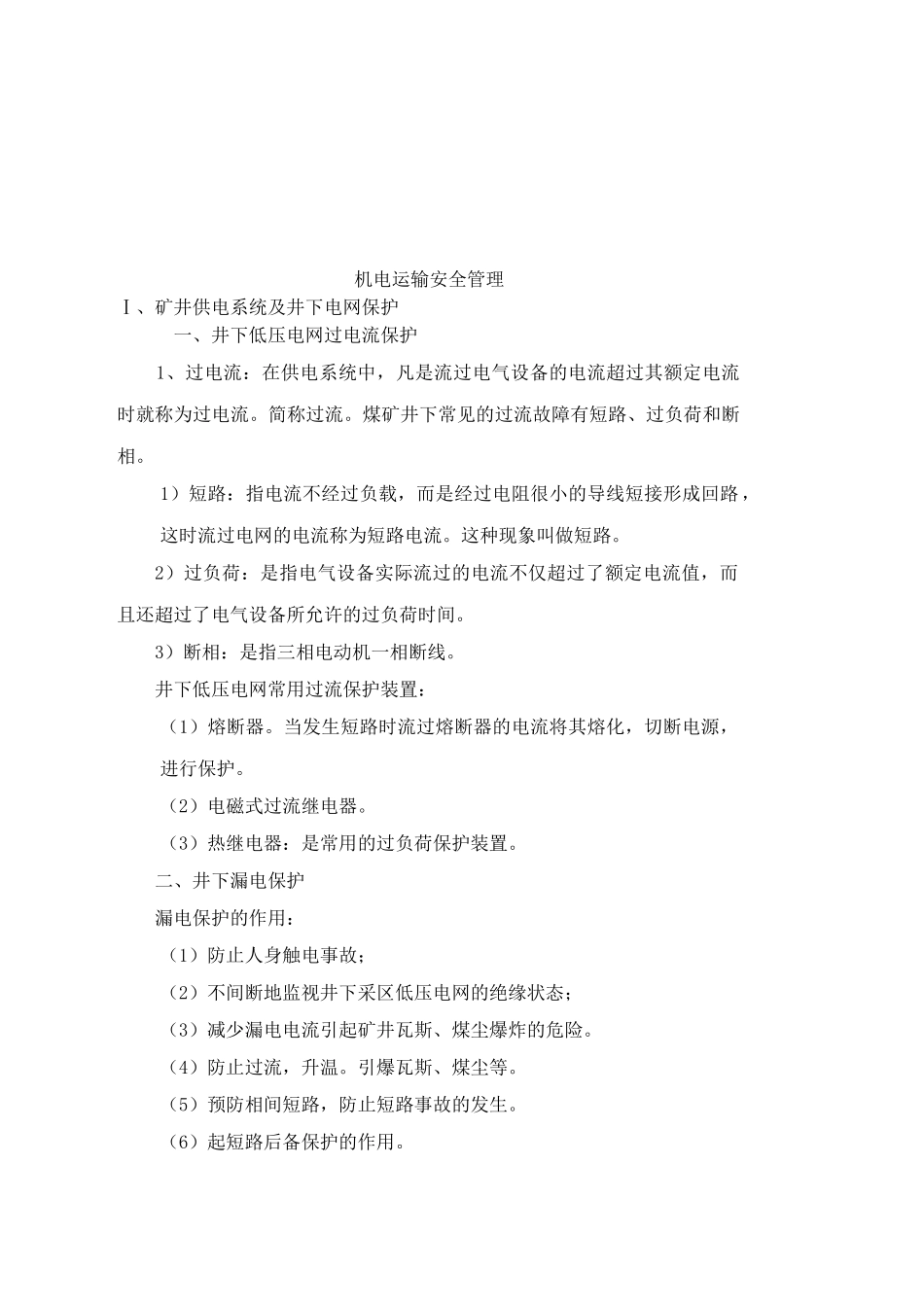

机电运输安全管理Ⅰ、矿井供电系统及井下电网保护 一、井下低压电网过电流保护 1、过电流：在供电系统中，凡是流过电气设备的电流超过其额定电流时就称为过电流。简称过流。煤矿井下常见的过流故障有短路、过负荷和断相。1）短路：指电流不经过负载，而是经过电阻很小的导线短接形成回路，这时流过电网的电流称为短路电流。这种现象叫做短路。2）过负荷：是指电气设备实际流过的电流不仅超过了额定电流值，而且还超过了电气设备所允许的过负荷时间。 3）断相：是指三相电动机一相断线。井下低压电网常用过流保护装置：（1）熔断器。当发生短路时流过熔断器的电流将其熔化，切断电源，进行保护。（2）电磁式过流继电器。（3）热继电器：是常用的过负荷保护装置。 二、井下漏电保护 漏电保护的作用：（1）防止人身触电事故；（2）不间断地监视井下采区低压电网的绝缘状态；（3）减少漏电电流引起矿井瓦斯、煤尘爆炸的危险。（4）防止过流，升温。引爆瓦斯、煤尘等。（5）预防相间短路，防止短路事故的发生。（6）起短路后备保护的作用。（7）防止漏电电流引爆电雷管。（8）说笑漏电的停电范围，便于寻找漏电故障，及时排除，从而缩短了漏电的停电时间。三、井下保护接地所谓保护接地就是用导体把电器设备中的所有正常不带电的外露金属部分和埋在地下的接地极连接起来。井下保护接地的作用：（1）当人体触电时，人体与接地装置构成并联电路，减少通过人体的电流，降低触电的危险。 （2）减少直接漏电电流，也就减小了引爆瓦斯、煤尘的可能性。（3）易于查找接地故障。Ⅱ 矿井供电管理一、矿井供电系统1、供电要求①供电可靠；②供电安全；③供电质量良好；④供电经济。2、煤矿电力负荷的分级根据用户对供电可靠性的要求，用电负荷一般分为三级：（1）一级负荷：因突然停电，可能造成人身伤亡或者重要设备损坏，造成重大经济损失者，属于一级负荷。（2）二级负荷：因供电突然中断，给矿井造成大量减产或较大经济损失者，属于二级负荷。（3）三级负荷：不属于一级、二级负荷的其它用户或用电设备属于三级负荷。采纳一回路供电即可。3、矿井供电电压等级井下各级配电电压和各种电气设备的额定电压等级，应符合下列要求：高压不超过 10000V；低压不超过 1140V；照明、信号、电话和掌上型电气设备的供电额定电压不超过 127V；远距离控制线路的额定电压不超过 36V。4、矿井供电系统1）深井供电系统；2）浅井供电系统。5、采区供电系统1）采区变电...
