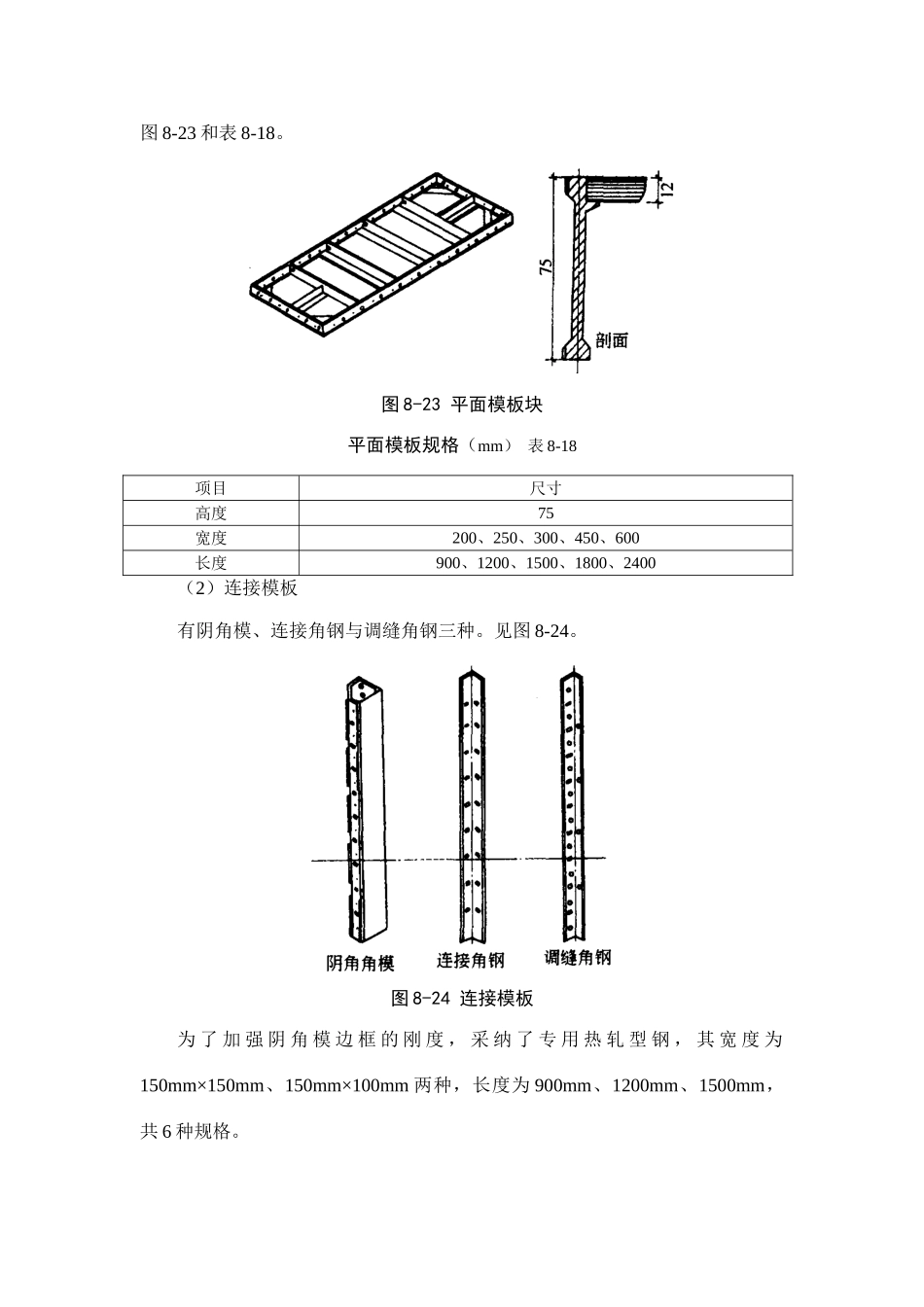

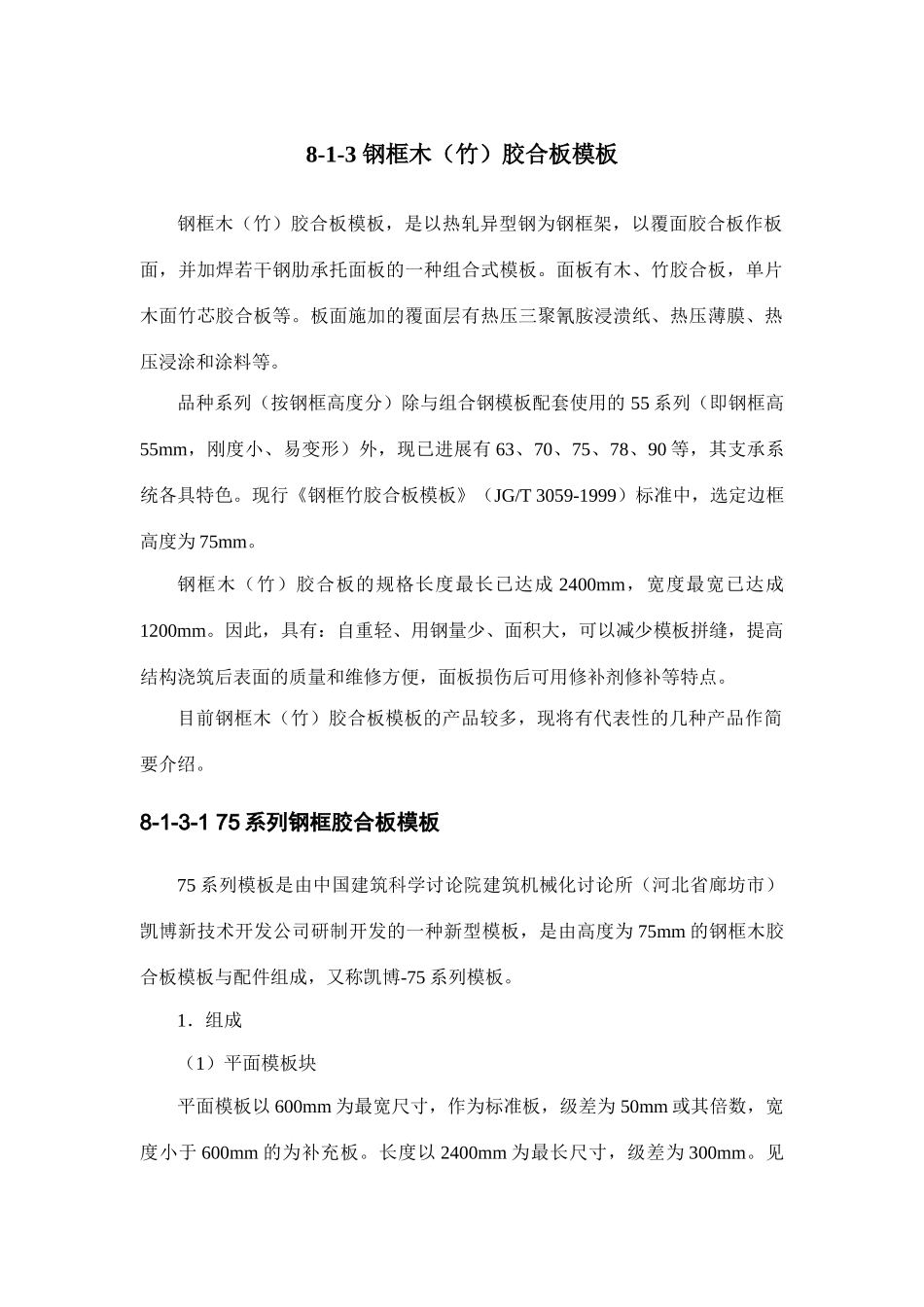

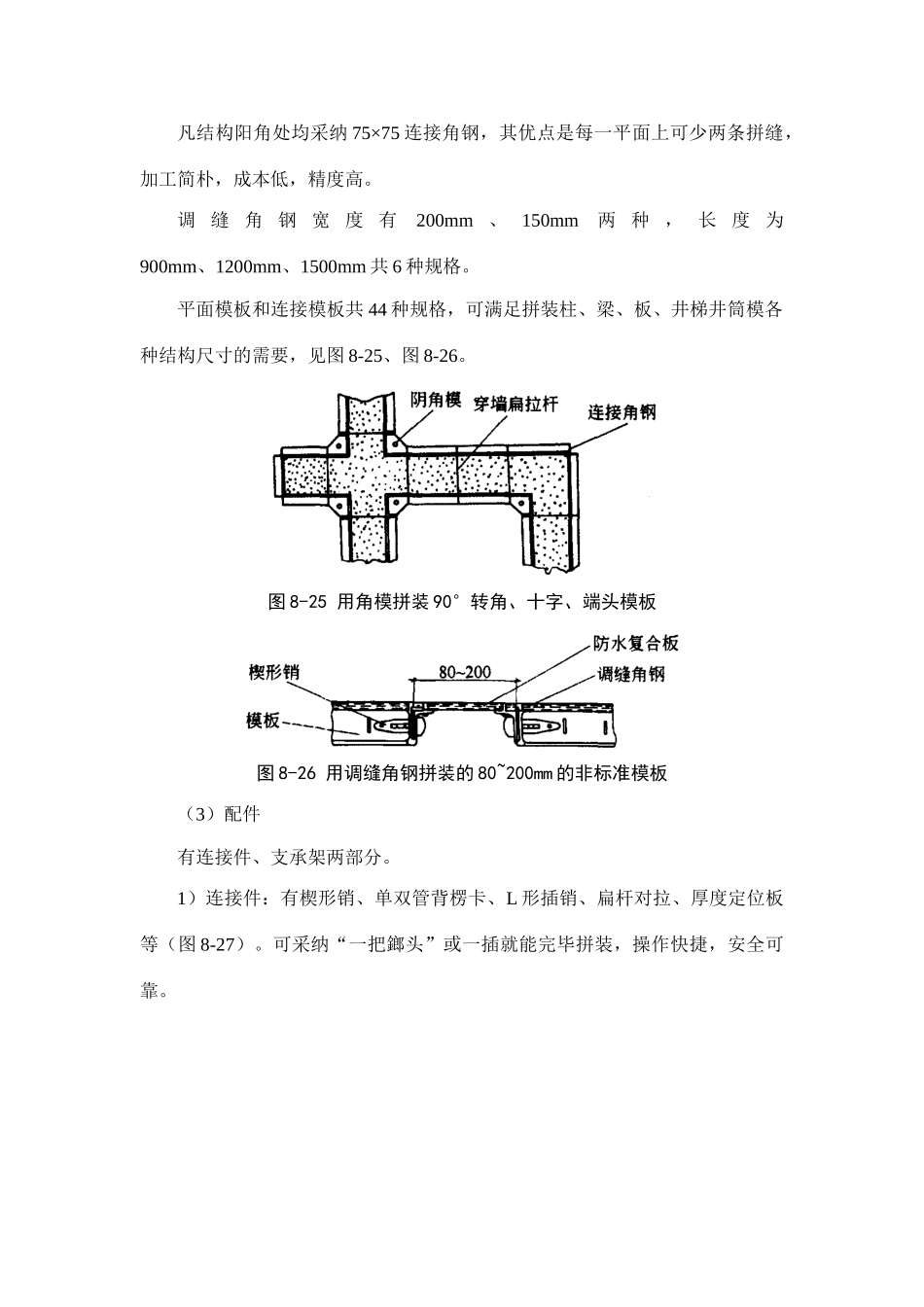

8-1-3 钢框木（竹）胶合板模板钢框木（竹）胶合板模板，是以热轧异型钢为钢框架，以覆面胶合板作板面，并加焊若干钢肋承托面板的一种组合式模板。面板有木、竹胶合板，单片木面竹芯胶合板等。板面施加的覆面层有热压三聚氰胺浸溃纸、热压薄膜、热压浸涂和涂料等。品种系列（按钢框高度分）除与组合钢模板配套使用的 55 系列（即钢框高55mm，刚度小、易变形）外，现已进展有 63、70、75、78、90 等，其支承系统各具特色。现行《钢框竹胶合板模板》（JG/T 3059-1999）标准中，选定边框高度为 75mm。钢框木（竹）胶合板的规格长度最长已达成 2400mm，宽度最宽已达成1200mm。因此，具有：自重轻、用钢量少、面积大，可以减少模板拼缝，提高结构浇筑后表面的质量和维修方便，面板损伤后可用修补剂修补等特点。目前钢框木（竹）胶合板模板的产品较多，现将有代表性的几种产品作简要介绍。8-1-3-1 75 系列钢框胶合板模板75 系列模板是由中国建筑科学讨论院建筑机械化讨论所（河北省廊坊市）凯博新技术开发公司研制开发的一种新型模板，是由高度为 75mm 的钢框木胶合板模板与配件组成，又称凯博-75 系列模板。1．组成（1）平面模板块平面模板以 600mm 为最宽尺寸，作为标准板，级差为 50mm 或其倍数，宽度小于 600mm 的为补充板。长度以 2400mm 为最长尺寸，级差为 300mm。见图 8-23 和表 8-18。图 8-23 平面模板块平面模板规格（mm） 表 8-18项目尺寸高度75宽度200、250、300、450、600长度900、1200、1500、1800、2400（2）连接模板有阴角模、连接角钢与调缝角钢三种。见图 8-24。图 8-24 连接模板为 了 加 强 阴 角 模 边 框 的 刚 度 ， 采 纳 了 专 用 热 轧 型 钢 ， 其 宽 度 为150mm×150mm、150mm×100mm 两种，长度为 900mm、1200mm、1500mm，共 6 种规格。凡结构阳角处均采纳 75×75 连接角钢，其优点是每一平面上可少两条拼缝，加工简朴，成本低，精度高。调缝角钢宽度有200mm、150mm两种，长度为900mm、1200mm、1500mm 共 6 种规格。平面模板和连接模板共 44 种规格，可满足拼装柱、梁、板、井梯井筒模各种结构尺寸的需要，见图 8-25、图 8-26。图 8-25 用角模拼装 90°转角、十字、端头模板图 8-26 用调缝角钢拼装的 80~200mm 的非标准模板（3）配件有连接件、支承架两部分。1）连接件：有楔形销、单双管背楞卡、L 形插销、扁杆对拉、厚度定位板等（图 8-...
