日本工业标准 印制线路板通则

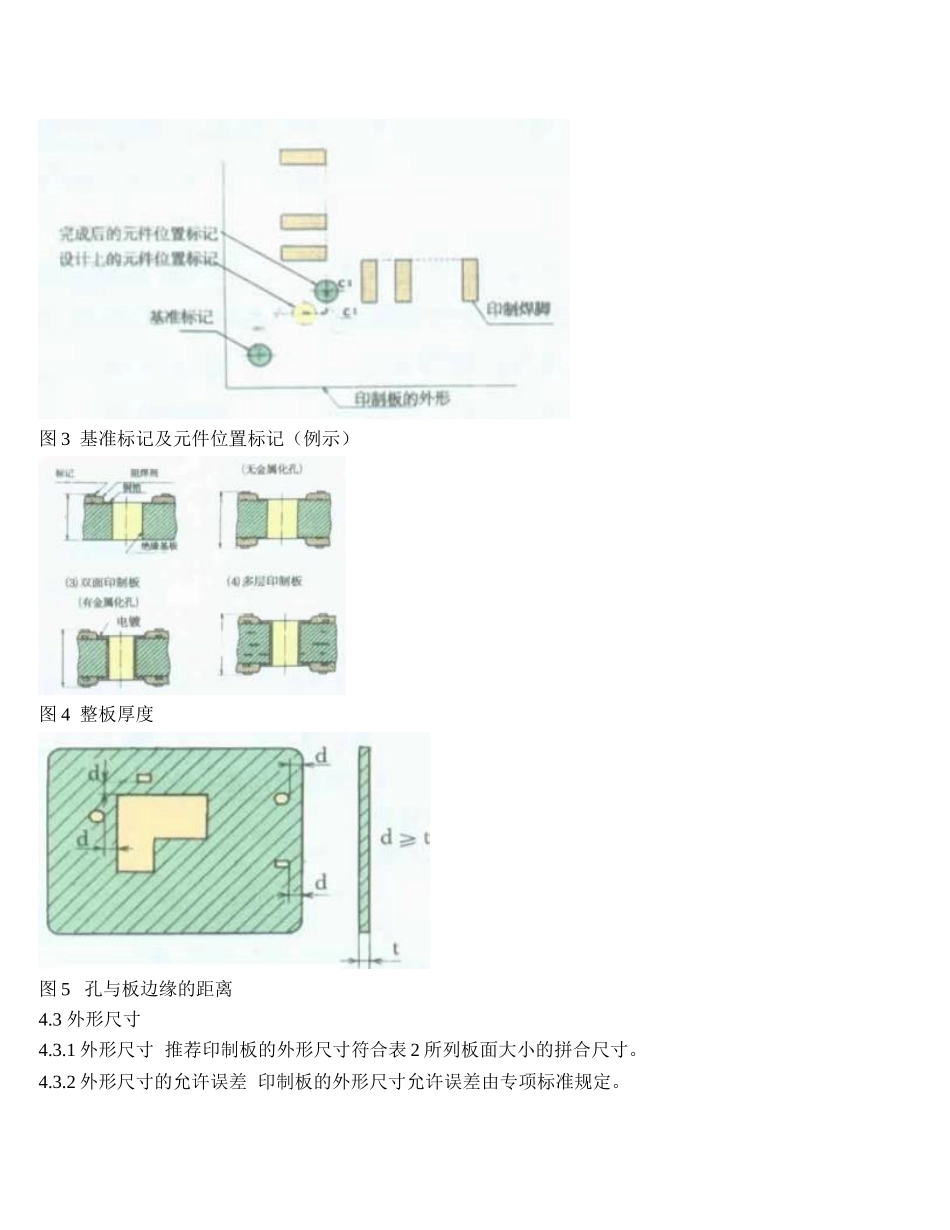

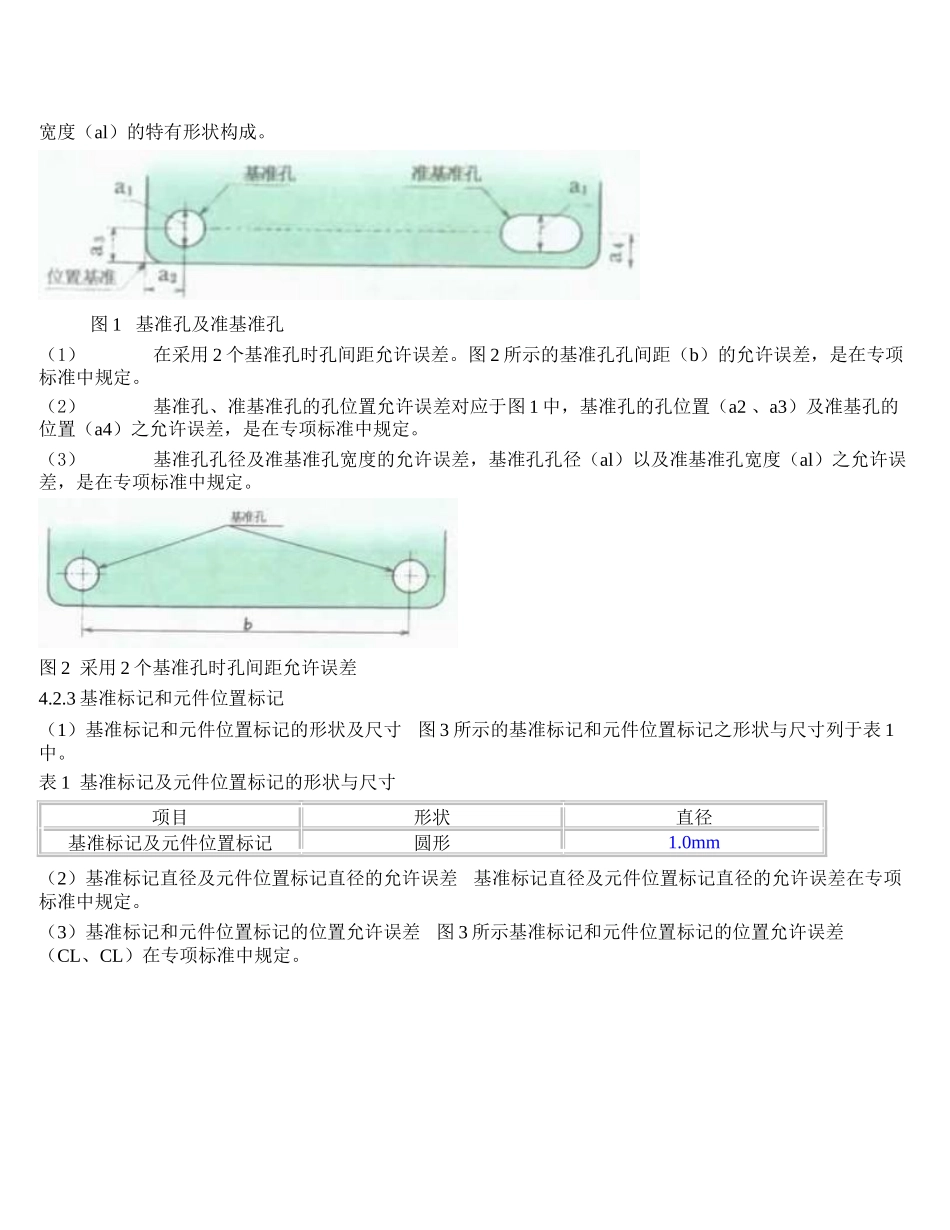

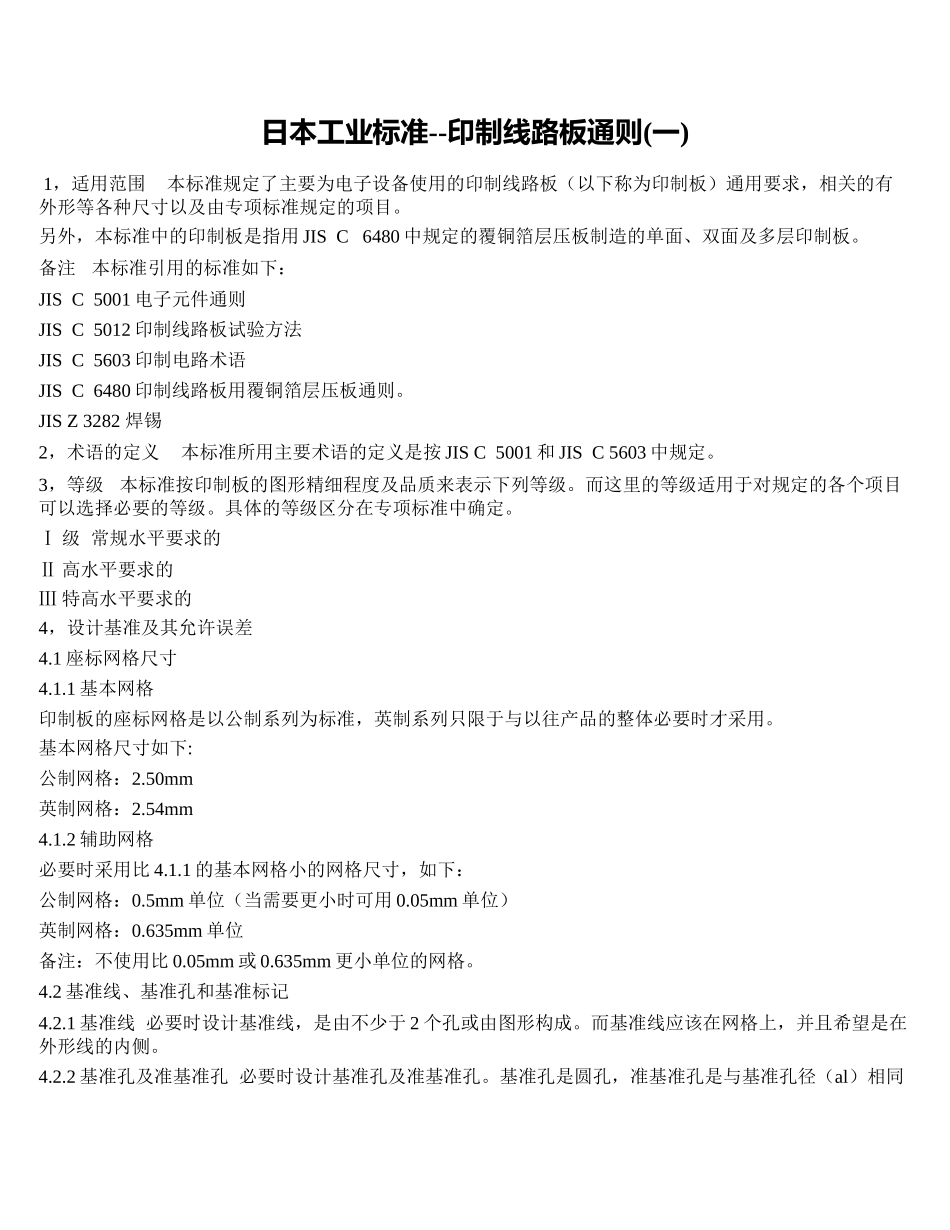

日本工业标准--印制线路板通则(一) 1，适用范围 本标准规定了主要为电子设备使用的印制线路板（以下称为印制板）通用要求，相关的有外形等各种尺寸以及由专项标准规定的项目。另外，本标准中的印制板是指用 JIS C 6480 中规定的覆铜箔层压板制造的单面、双面及多层印制板。备注 本标准引用的标准如下：JIS C 5001 电子元件通则JIS C 5012 印制线路板试验方法JIS C 5603 印制电路术语JIS C 6480 印制线路板用覆铜箔层压板通则。JIS Z 3282 焊锡2，术语的定义 本标准所用主要术语的定义是按 JIS C 5001 和 JIS C 5603 中规定。3，等级 本标准按印制板的图形精细程度及品质来表示下列等级。而这里的等级适用于对规定的各个项目可以选择必要的等级。具体的等级区分在专项标准中确定。Ⅰ 级 常规水平要求的Ⅱ 高水平要求的Ⅲ 特高水平要求的4，设计基准及其允许误差4.1 座标网格尺寸4.1.1 基本网格印制板的座标网格是以公制系列为标准，英制系列只限于与以往产品的整体必要时才采用。基本网格尺寸如下:公制网格：2.50mm英制网格：2.54mm4.1.2 辅助网格必要时采用比 4.1.1 的基本网格小的网格尺寸，如下：公制网格：0.5mm 单位（当需要更小时可用 0.05mm 单位）英制网格：0.635mm 单位备注：不使用比 0.05mm 或 0.635mm 更小单位的网格。4.2 基准线、基准孔和基准标记4.2.1 基准线 必要时设计基准线，是由不少于 2 个孔或由图形构成。而基准线应该在网格上，并且希望是在外形线的内侧。4.2.2 基准孔及准基准孔 必要时设计基准孔及准基准孔。基准孔是圆孔，准基准孔是与基准孔径（al）相同宽度（al）的特有形状构成。 图 1 基准孔及准基准孔（1） 在采用 2 个基准孔时孔间距允许误差。图 2 所示的基准孔孔间距（b）的允许误差，是在专项标准中规定。（2） 基准孔、准基准孔的孔位置允许误差对应于图 1 中，基准孔的孔位置（a2 、a3）及准基孔的位置（a4）之允许误差，是在专项标准中规定。（3） 基准孔孔径及准基准孔宽度的允许误差，基准孔孔径（al）以及准基准孔宽度（al）之允许误差，是在专项标准中规定。图 2 采用 2 个基准孔时孔间距允许误差4.2.3 基准标记和元件位置标记（1）基准标记和元件位置标记的形状及尺寸 图 3 所示的基准标记和元件位置标记之形状与尺寸列于表 1中。表 1 基准标记及元件位置标记的形状与尺寸项目 形状 直径 基准标记及元件位置标记 ...
