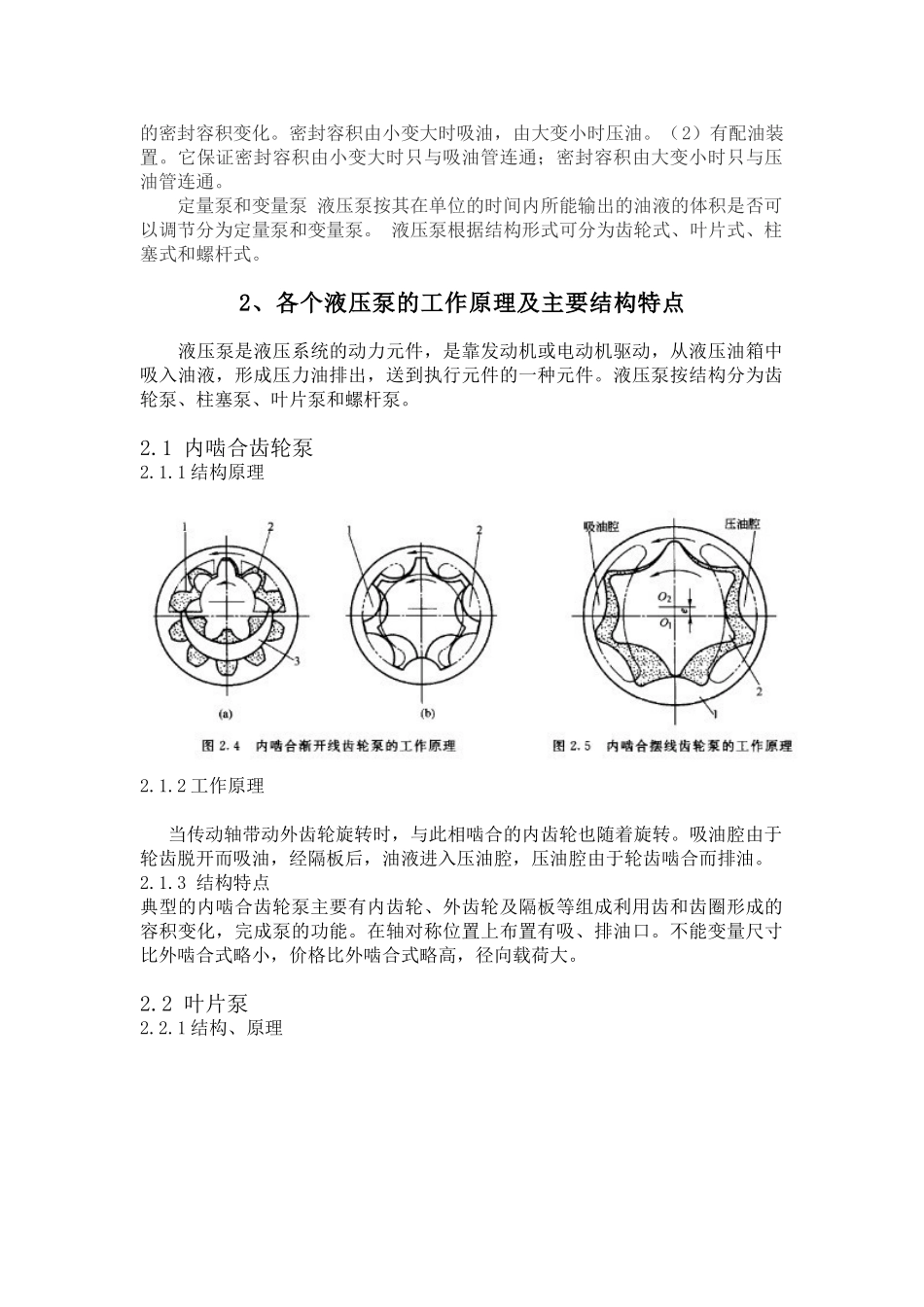

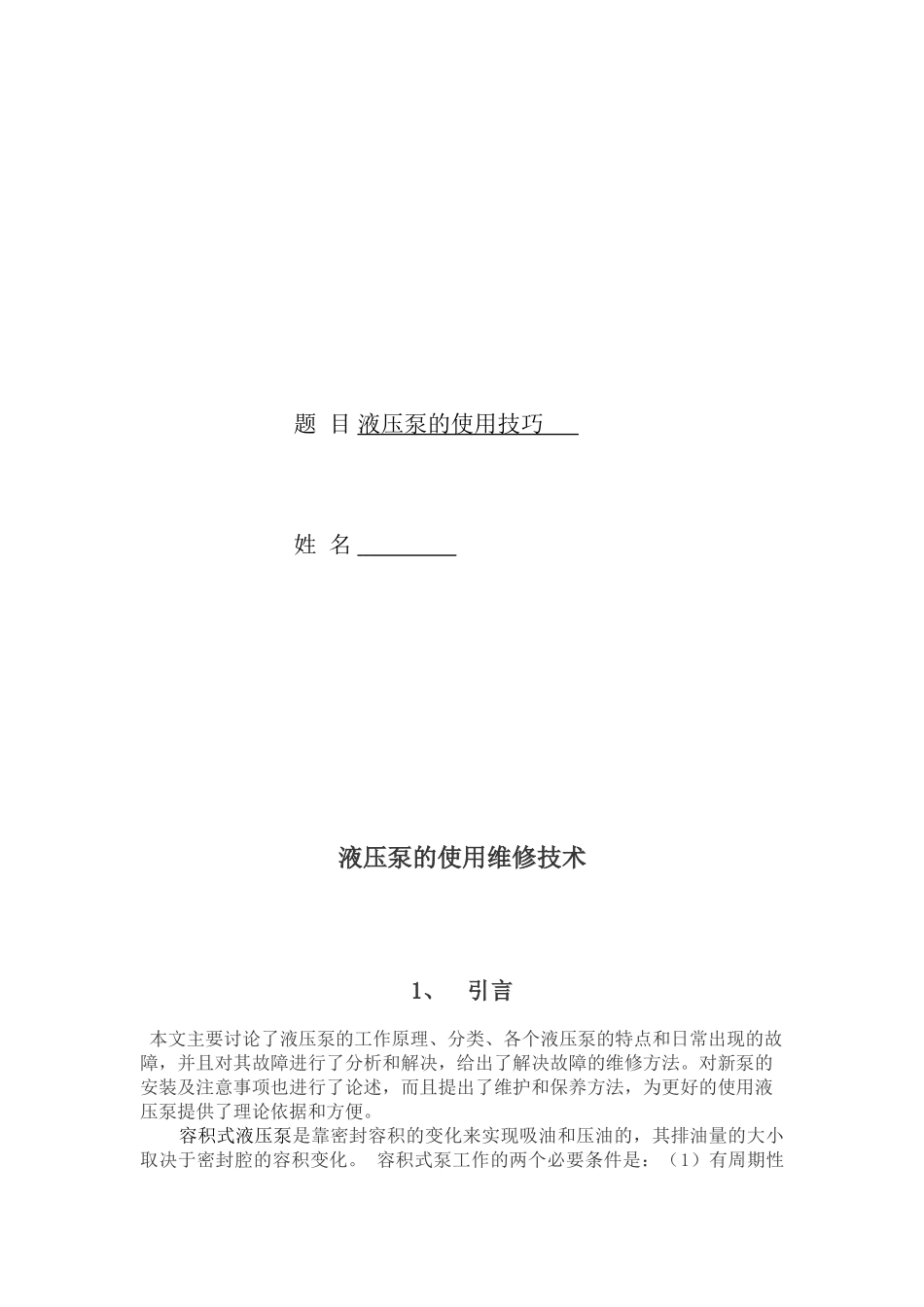

毕 业 论 文题 目 液压泵的使用技巧 姓 名 液压泵的使用维修技术 1、引言 本文主要讨论了液压泵的工作原理、分类、各个液压泵的特点和日常出现的故障，并且对其故障进行了分析和解决，给出了解决故障的维修方法。对新泵的安装及注意事项也进行了论述，而且提出了维护和保养方法，为更好的使用液压泵提供了理论依据和方便。 容积式液压泵是靠密封容积的变化来实现吸油和压油的，其排油量的大小取决于密封腔的容积变化。 容积式泵工作的两个必要条件是：（1）有周期性的密封容积变化。密封容积由小变大时吸油，由大变小时压油。（2）有配油装置。它保证密封容积由小变大时只与吸油管连通；密封容积由大变小时只与压油管连通。定量泵和变量泵 液压泵按其在单位的时间内所能输出的油液的体积是否可以调节分为定量泵和变量泵。 液压泵根据结构形式可分为齿轮式、叶片式、柱塞式和螺杆式。2、各个液压泵的工作原理及主要结构特点 液压泵是液压系统的动力元件，是靠发动机或电动机驱动，从液压油箱中吸入油液，形成压力油排出，送到执行元件的一种元件。液压泵按结构分为齿轮泵、柱塞泵、叶片泵和螺杆泵。2.1 内啮合齿轮泵 2.1.1 结构原理2.1.2 工作原理 当传动轴带动外齿轮旋转时，与此相啮合的内齿轮也随着旋转。吸油腔由于轮齿脱开而吸油，经隔板后，油液进入压油腔，压油腔由于轮齿啮合而排油。2.1.3 结构特点 典型的内啮合齿轮泵主要有内齿轮、外齿轮及隔板等组成利用齿和齿圈形成的容积变化，完成泵的功能。在轴对称位置上布置有吸、排油口。不能变量尺寸比外啮合式略小，价格比外啮合式略高，径向载荷大。2.2 叶片泵 2.2.1 结构、原理2.2.2 工作原理 转子旋转时，叶片在离心力和压力油的作用下，尖部紧贴在定子内表面上。这样两个叶片与转子和定子内表面所构成的工作容积，先由小到大吸油后再由大到小排油，叶片旋转一周时，完成两次吸油和两次排油。 2.2.3 结构特点 利用插入转子槽内的叶片间容积变化，完成泵的作用。在轴对称位置上布置有两组吸油口和排油口径向载荷小，噪声较低流量脉动小。 2.3 柱塞泵 2.3.1 结构原理2.3.2、工作原理 一根主动螺杆与两根从动螺杆相互啮合，三根螺杆的啮合线把螺旋槽分割成若干个密封容积。当螺杆旋转时，这个密封容积沿轴向移动而实现吸油和排油。 2.3.3 结构特点 利用螺杆槽内容积的移动，产生泵的作用不能变量无流量脉动径向载荷较双螺杆式小、尺寸大，质量大。 3、...
