机械制造装备设计-铣槽12铣床专用夹具设计

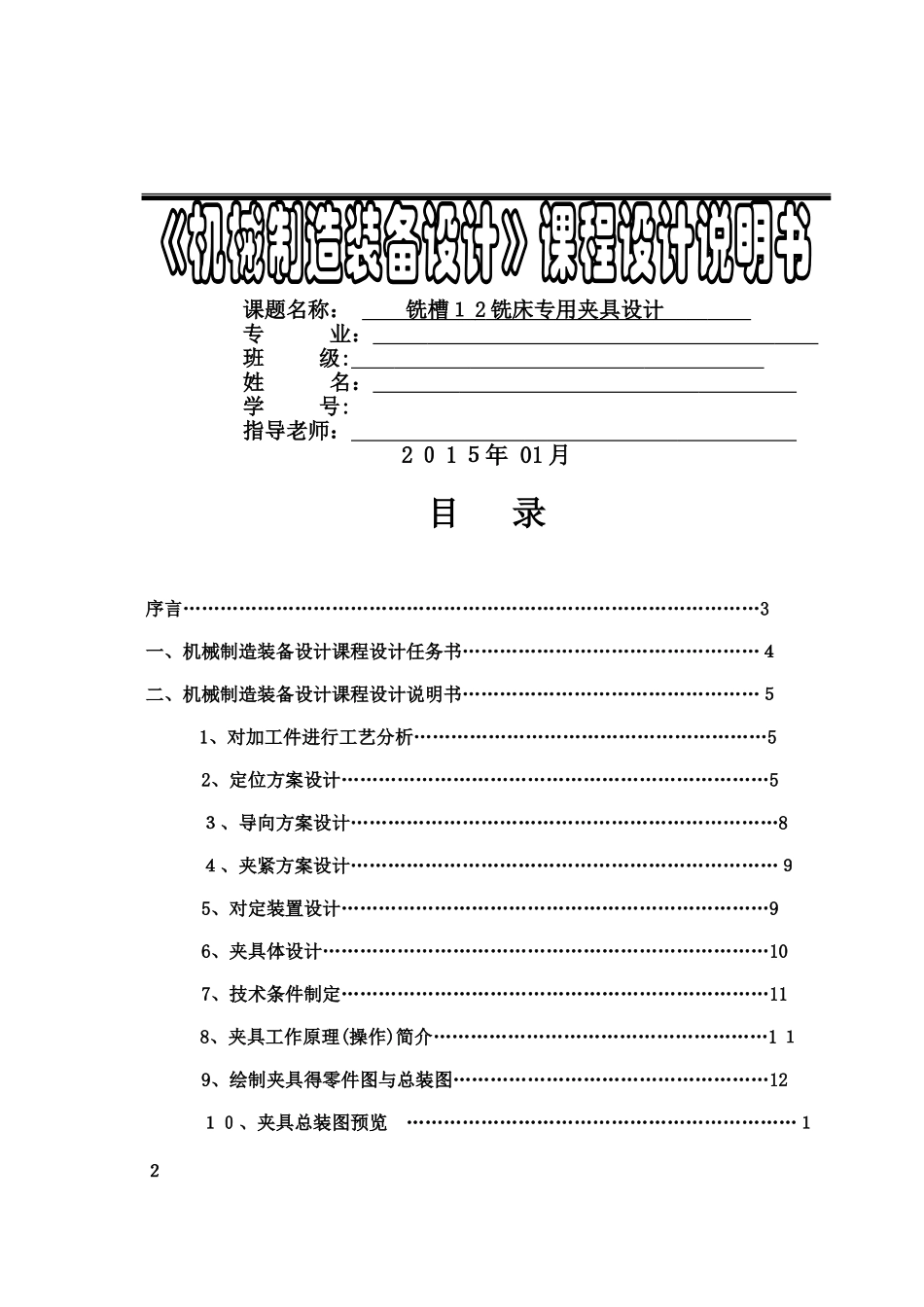

课题名称： 铣槽１ 2 铣床专用夹具设计 专 业： 班 级: 姓 名： 学 号: 指导老师： 2 ０ 1 ５年 01 月目 录序言…………………………………………………………………………………3一、机械制造装备设计课程设计任务书…………………………………………４二、机械制造装备设计课程设计说明书…………………………………………５1、对加工件进行工艺分析…………………………………………………52、定位方案设计……………………………………………………………5３、导向方案设计……………………………………………………………8４、夹紧方案设计……………………………………………………………９5、对定装置设计……………………………………………………………96、夹具体设计………………………………………………………………107、技术条件制定……………………………………………………………118、夹具工作原理(操作)简介………………………………………………1 １9、绘制夹具得零件图与总装图……………………………………………12１０、夹具总装图预览 ………………………………………………………１２１ 1.绘制夹具得零件图与总装图…………………………………………13三、参考文献………………………………………………………………………13四、附录（非标准零件图及夹具体图)…………………………………………1 ３结束语………………………………………………………………………………1 ４序 言 机械制造装备设计就是一个非常重要得学习环节,它一方面要求我们通过设计能获得综合应用过去所学过得全部课程进行工艺及结构设计得基本能力，另外,这也就是为了以后能做好毕业设计而进行得一次综合训练与准备。 为了保证工件得加工精度, 稳定产品质量,提高劳动生产率与降低加工成本，扩大机床使用范围，减轻劳动强度,改善工人劳动条件在加工批量较大得情况下,需要做一种专用夹具.我们已经学习了《机械制造装备设计》，对夹具设计有了初步得了解。对于一种批量较大得产品可设计制造专用夹具,操作迅速方便,减少了工人得劳动量,还能获得较高得加工精度与生产率,对工人得技术水平要求也相对较低。但专用夹具设计制造周期长、夹具制造费用较高.专用夹具得针对性极强、没有通用性，很明显只能适用于产品相对稳定得大批量生产中。 由于作者水平有限，在设计过程中难免会有许多错误与不足，恳请老师批判指正!学生:３ 11 ...
