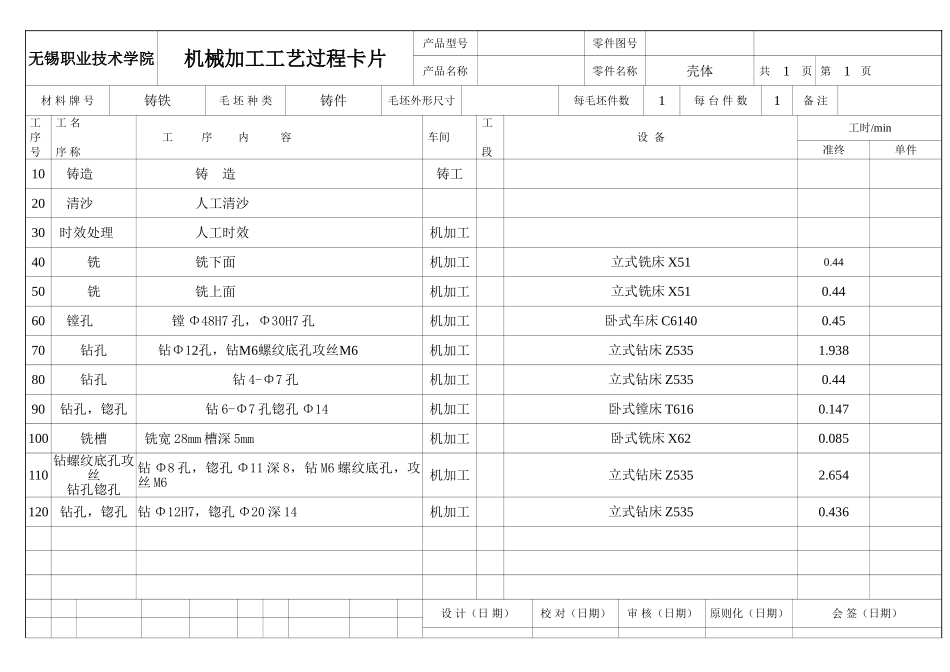

无锡职业技术学院机械加工工艺过程卡片产品型号零件图号产品名称零件名称壳体共1页 第1页材 料 牌 号铸铁毛 坯 种 类铸件毛坯外形尺寸每毛坯件数1每 台 件 数1备 注 工 序 号 工 名 序 称 工 序 内 容 车间 工 段设 备工时/min准终单件10 铸造 铸 造铸工20 清沙 人工清沙30 时效处理 人工时效机加工40铣 铣下面机加工立式铣床 X510.4450铣 铣上面机加工立式铣床 X510.4460 镗孔 镗 Φ48H7 孔，Φ30H7 孔机加工卧式车床 C61400.4570钻孔 钻Φ12孔，钻M6螺纹底孔攻丝M6机加工立式钻床 Z5351.93880钻孔 钻 4-Φ7 孔机加工立式钻床 Z5350.4490钻孔，锪孔 钻 6-Φ7 孔锪孔 Φ14机加工卧式镗床 T6160.147100铣槽铣宽 28mm 槽深 5mm机加工卧式铣床 X620.085110钻螺纹底孔攻丝钻孔锪孔钻 Φ8 孔，锪孔 Φ11 深 8，钻 M6 螺纹底孔，攻丝 M6机加工立式钻床 Z5352.654120钻孔，锪孔 钻 Φ12H7，锪孔 Φ20 深 14机加工立式钻床 Z5350.436设 计（日 期）校 对（日期）审 核（日期）原则化（日期）会 签（日期）标识 处数 更改文献号签 字日 期标识 处数 更改文献号签 字日 期
