机械设计课程设计带式运输机的传动设计二级减速器本科论文

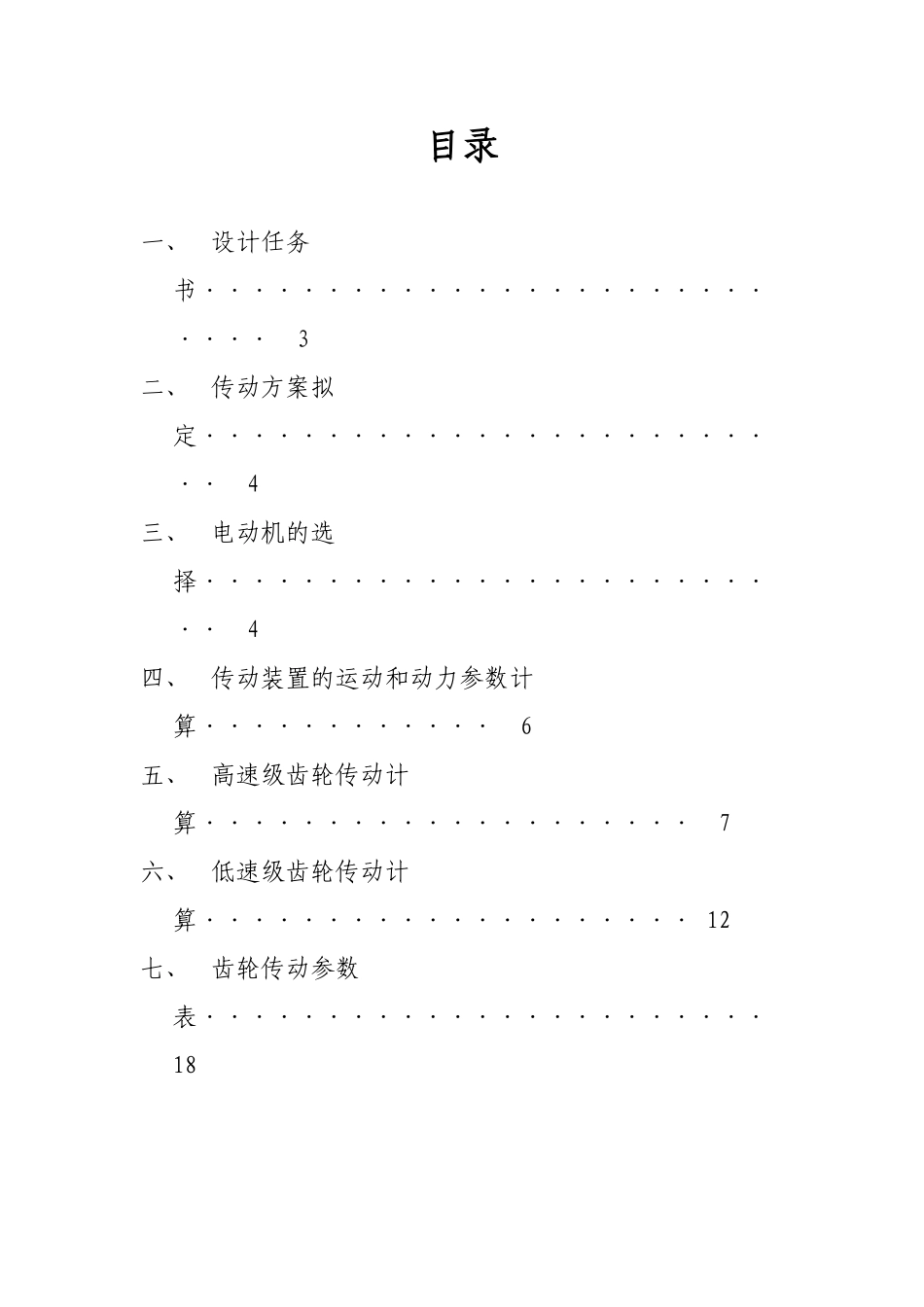

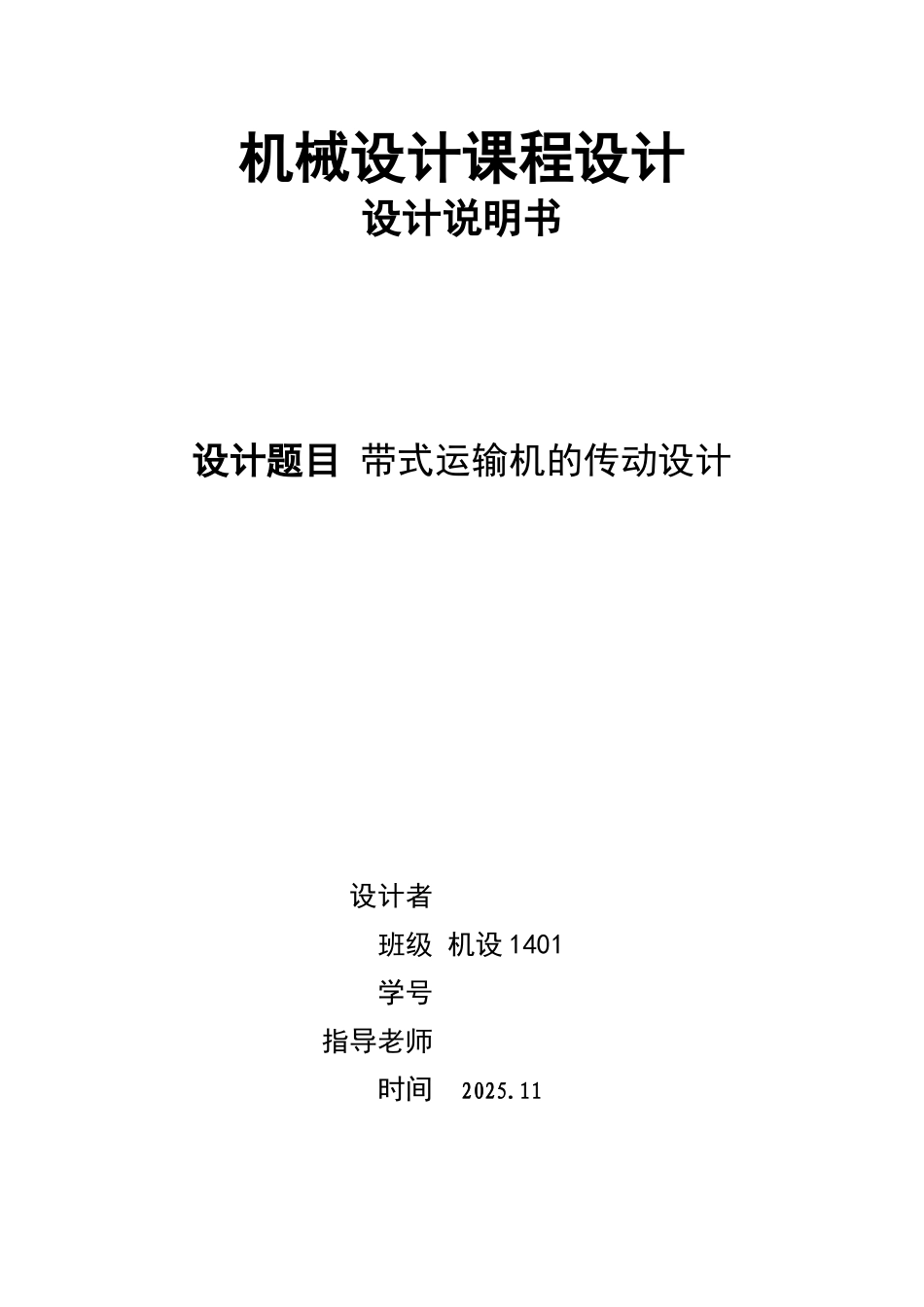

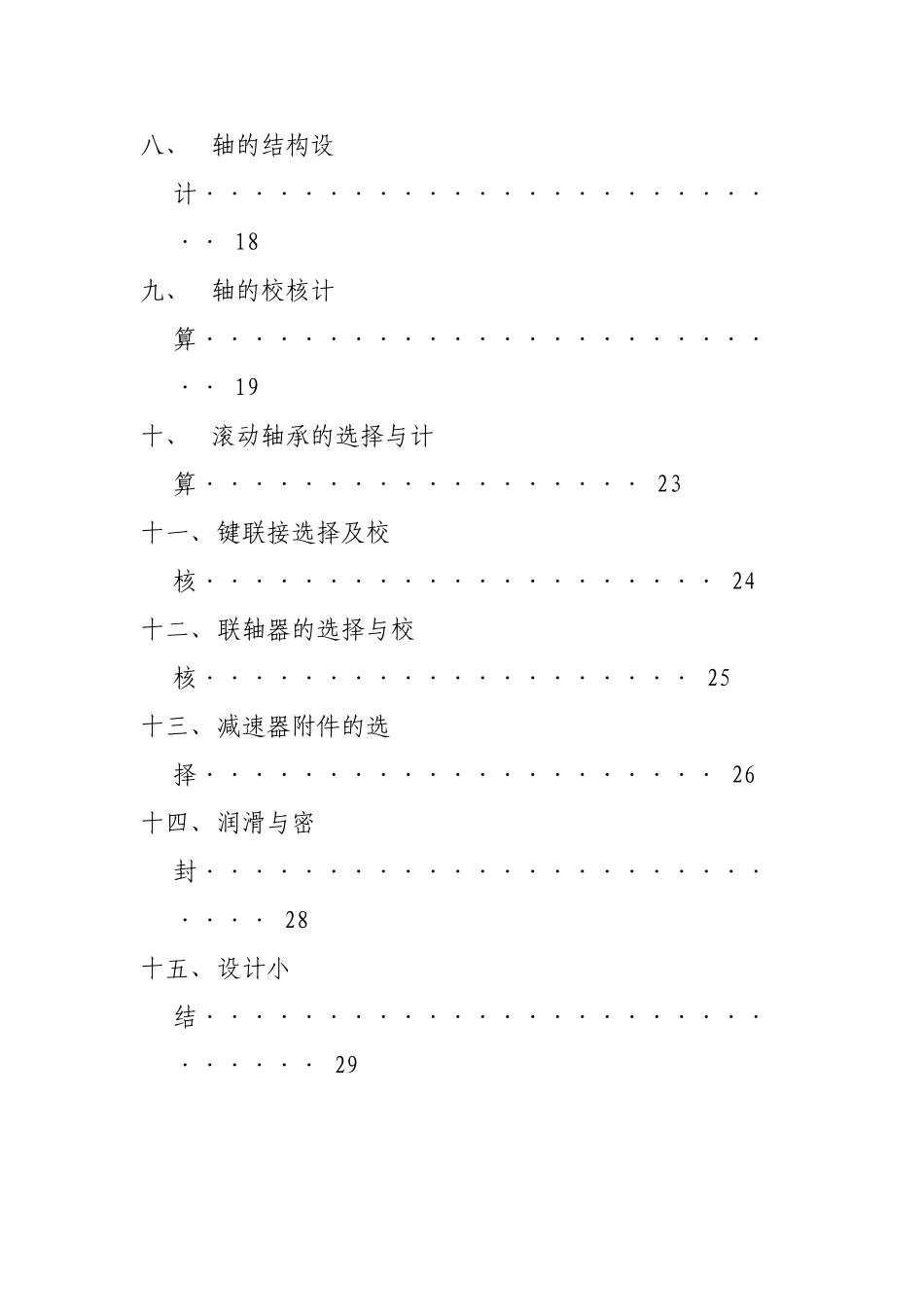

机械设计课程设计设计说明书设计题目 带式运输机的传动设计设计者 班级 机设 1401 学号 指导老师 时间 2025.11目录一、设计任务书··························· 3二、传动方案拟定························· 4三、电动机的选择························· 4四、传动装置的运动和动力参数计算············ 6五、高速级齿轮传动计算···················· 7六、低速级齿轮传动计算···················· 12七、齿轮传动参数表······················· 18八、轴的结构设计························· 18九、轴的校核计算························· 19十、滚动轴承的选择与计算·················· 23十一、键联接选择及校核····················· 24十二、联轴器的选择与校核···················· 25十三、减速器附件的选择····················· 26十四、润滑与密封··························· 28十五、设计小结····························· 29十六、参考资料····························· 29一.设计题目：设计带式运输机传动装置（简图如下）1— —电动机2——联轴器3——二级圆柱齿轮减速器4——联轴器5——卷筒6运输带 原始数据：数据编号机设 1401 班 31 号运送带工作拉力 F/N750 N运输带工作速度 v/(m/s)2.5 m/s卷筒直径 D/mm300 mm1.工作条件：1,两班制，连续单向运转，载荷较平稳，空载启动，室内工作，有粉尘；2.使用期：使用期 10 年；3.检修期：5 年大修；4.动力来源：电力，三相沟通电，电压 380/220V;5.运输带速度允许误差：±5%；6.制造条件及生产批量：中等规模机械厂制造，小批量生产。2 设计要求1.完成减速器装配图一张（A0 或 A1）。2.绘制轴、齿轮零件图各一张。3.编写设计计算说明书一份。二. 电动机设计步骤1. 传动装置总体设计方案本组设计数据：第四组数据：运送带工作拉力 F/N 750N 。运输带工作速度 v/(m/s) 2.5 , 卷筒直径 D/mm 300 。1.外传动机构为联轴器传动。2.减速器...
