机械设计课程设计带式运输机传动装置的设计大学论文

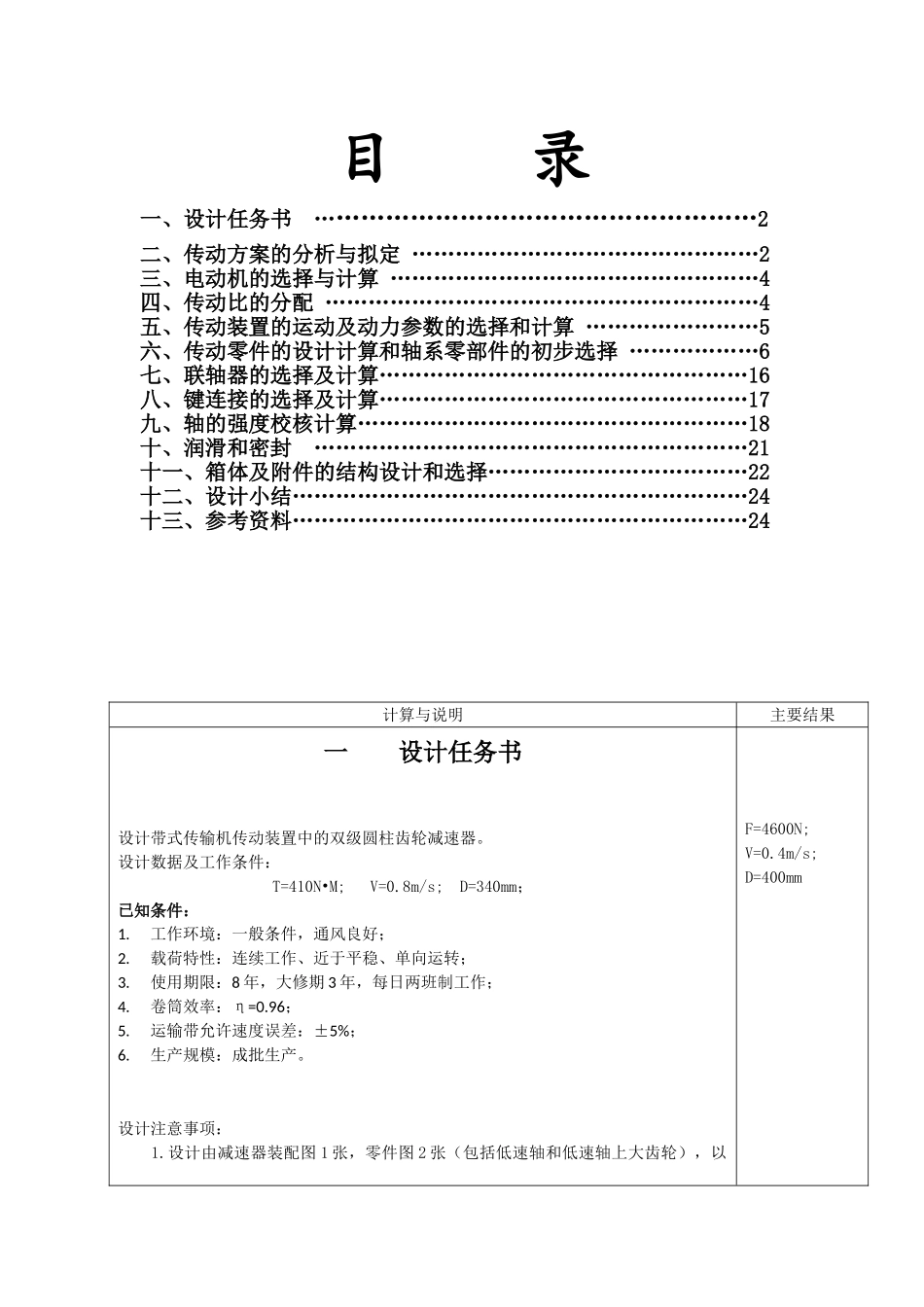

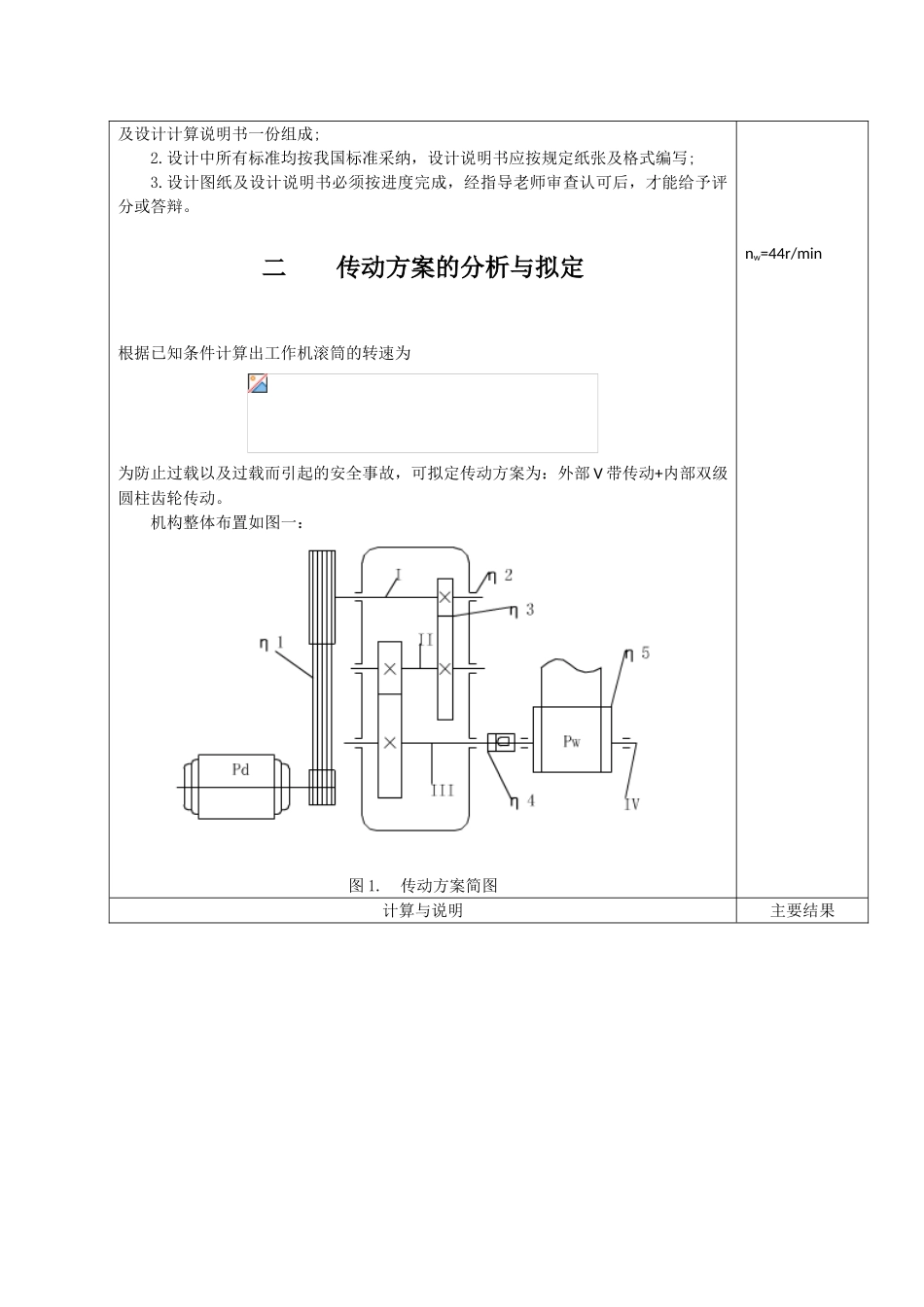

武汉工程大学 机械设计课程设计说明书课题名称： 带式运输机传动装置的设计 专业班级： 机械电子工程 03 班 学生学号： 学生姓名： 学生成绩： 指导老师： 课题工作时间： 2025-12-22 至 2025-1-12 武汉工程大学教务处 目 录一、设计任务书 ………………………………………………2二、传动方案的分析与拟定 …………………………………………2三、电动机的选择与计算 ……………………………………………4四、传动比的分配 ……………………………………………………4五、传动装置的运动及动力参数的选择和计算 ……………………5六、传动零件的设计计算和轴系零部件的初步选择 ………………6七、联轴器的选择及计算……………………………………………16八、键连接的选择及计算……………………………………………17九、轴的强度校核计算………………………………………………18十、润滑和密封 ……………………………………………………21十一、箱体及附件的结构设计和选择………………………………22十二、设计小结………………………………………………………24十三、参考资料………………………………………………………24计算与说明主要结果一 设计任务书设计带式传输机传动装置中的双级圆柱齿轮减速器。设计数据及工作条件： T=410N•M; V=0.8m/s; D=340mm；已知条件：1.工作环境：一般条件，通风良好；2.载荷特性：连续工作、近于平稳、单向运转；3.使用期限：8 年，大修期 3 年，每日两班制工作；4.卷筒效率：η=0.96；5.运输带允许速度误差：±5%；6.生产规模：成批生产。 设计注意事项： 1.设计由减速器装配图 1 张，零件图 2 张（包括低速轴和低速轴上大齿轮），以F=4600N; V=0.4m/s;D=400mm及设计计算说明书一份组成; 2.设计中所有标准均按我国标准采纳，设计说明书应按规定纸张及格式编写;3.设计图纸及设计说明书必须按进度完成，经指导老师审查认可后，才能给予评分或答辩。二 传动方案的分析与拟定根据已知条件计算出工作机滚筒的转速为为防止过载以及过载而引起的安全事故，可拟定传动方案为：外部 V 带传动+内部双级圆柱齿轮传动。机构整体布置如图一：图 1. 传动方案简图nw=44r/min计算与说明主要结果三 电动机的选择与计算1．电动机的类型选择 根据动力源和工作条件，选用 Y 系列三相沟通异步电动机。2．电动机的功率工作机有效功率:F=2T/D=2×410/340=2412NPw = Fv/1000 ...
