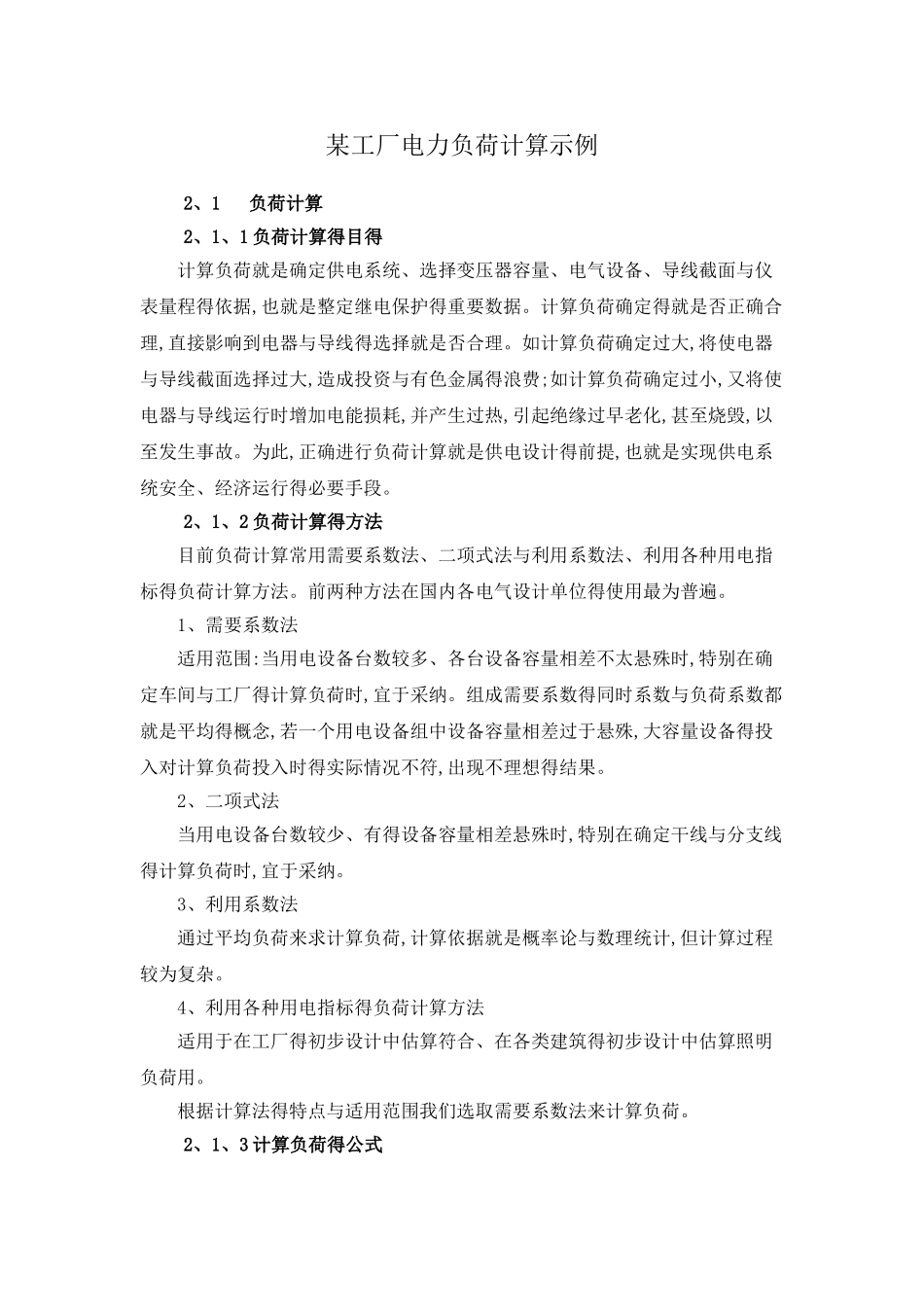

某工厂电力负荷计算示例2、1 负荷计算 2、1、1 负荷计算得目得 计算负荷就是确定供电系统、选择变压器容量、电气设备、导线截面与仪表量程得依据,也就是整定继电保护得重要数据。计算负荷确定得就是否正确合理,直接影响到电器与导线得选择就是否合理。如计算负荷确定过大,将使电器与导线截面选择过大,造成投资与有色金属得浪费;如计算负荷确定过小,又将使电器与导线运行时增加电能损耗,并产生过热,引起绝缘过早老化,甚至烧毁,以至发生事故。为此,正确进行负荷计算就是供电设计得前提,也就是实现供电系统安全、经济运行得必要手段。 2、1、2 负荷计算得方法 目前负荷计算常用需要系数法、二项式法与利用系数法、利用各种用电指标得负荷计算方法。前两种方法在国内各电气设计单位得使用最为普遍。 1、需要系数法 适用范围:当用电设备台数较多、各台设备容量相差不太悬殊时,特别在确定车间与工厂得计算负荷时,宜于采纳。组成需要系数得同时系数与负荷系数都就是平均得概念,若一个用电设备组中设备容量相差过于悬殊,大容量设备得投入对计算负荷投入时得实际情况不符,出现不理想得结果。 2、二项式法 当用电设备台数较少、有得设备容量相差悬殊时,特别在确定干线与分支线得计算负荷时,宜于采纳。 3、利用系数法 通过平均负荷来求计算负荷,计算依据就是概率论与数理统计,但计算过程较为复杂。 4、利用各种用电指标得负荷计算方法 适用于在工厂得初步设计中估算符合、在各类建筑得初步设计中估算照明负荷用。 根据计算法得特点与适用范围我们选取需要系数法来计算负荷。 2、1、3 计算负荷得公式 按需要系数法确定计算负荷得公式 有功(kW)Pc= Kd·Pe(2-1) 无功(kvar)Qc= Pc·tanφ(2-2) 视在(kVA)Sc=(2-3) 电流 (A)Ic=(2-4) 式中 Kd—— 该用电设备组得需用系数; Pe—— 该用电设备组得设备容量总与,但不包括备用设备容量(kW); Pc Qc Sc—— 该用电设备组得有功、无功与视在计算负荷(kW kvar kVA); U—— 额定电压(kW); tanφ —— 与运行功率因数角相对应得正切值; Ic——该用电设备组得计算电流(A); 2、1、4 负荷计算 1、染车间动力(AP103B) Pc= Kd·Pe= 67、5×0、75= 50、6kW Qc= Pc·tan(arccosφ) = 50、6×tan(arccos0、8) = 38、0 kvar Sc= = 63、3 kVA 2、预缩力烘干机(AP104E) Pc= Kd·Pe= 50×0、7= 35、0kW Qc= Pc·tan(arccosφ) = 35、0×tan(arccos0、8) = 26、3...
