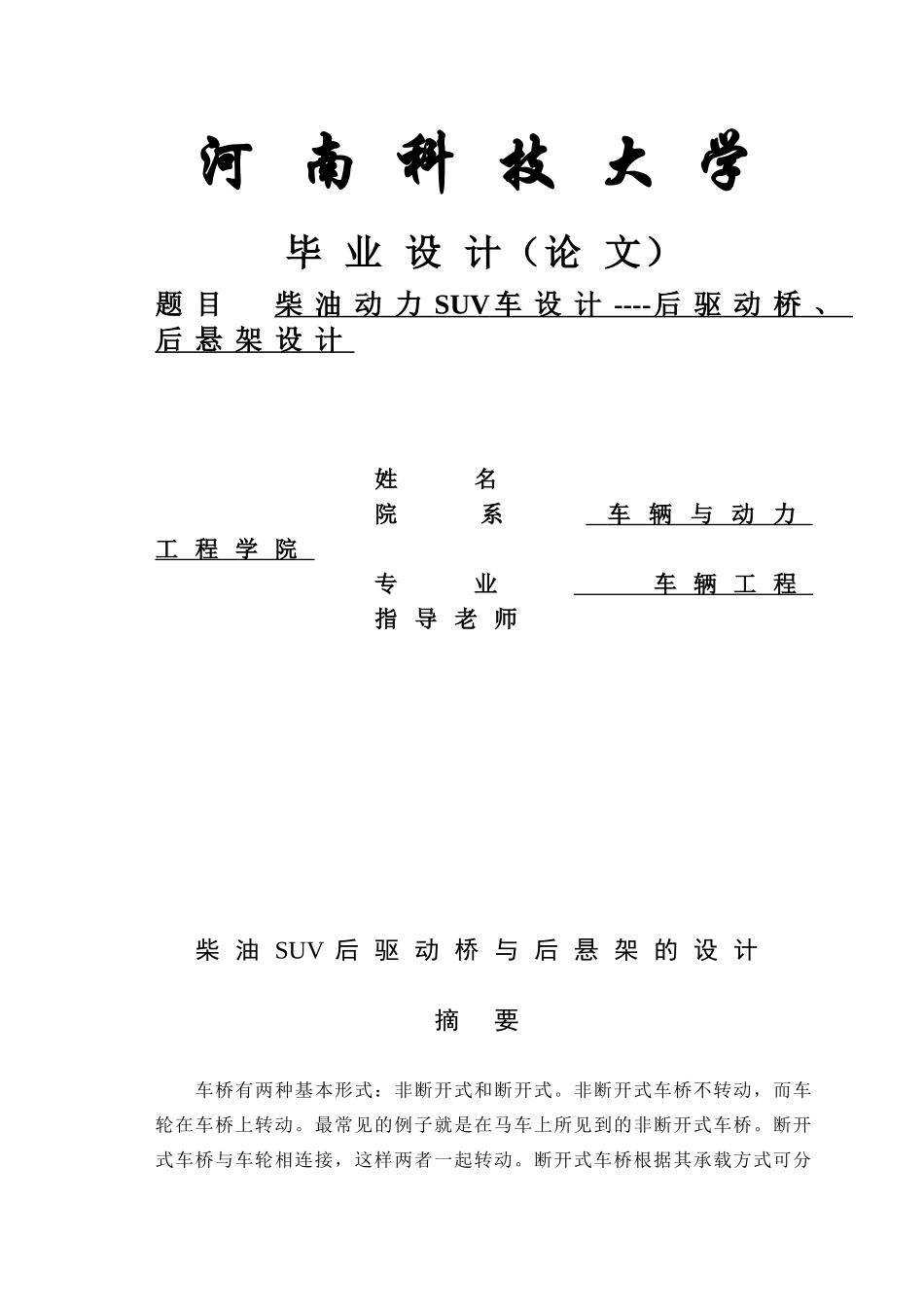

河 南 科 技 大 学毕 业 设 计（论 文） 题 目 柴 油 动 力 SUV 车 设 计 ---- 后 驱 动 桥 、 后 悬 架 设 计姓 名院 系 车 辆 与 动 力 工 程 学 院专 业 车 辆 工 程 指 导 老 师柴 油 SUV 后 驱 动 桥 与 后 悬 架 的 设 计摘 要车桥有两种基本形式：非断开式和断开式。非断开式车桥不转动，而车轮在车桥上转动。最常见的例子就是在马车上所见到的非断开式车桥。断开式车桥与车轮相连接，这样两者一起转动。断开式车桥根据其承载方式可分为：半浮式，四分之三浮式和全浮式。后桥与车轮相连，内端装有一个半轴齿轮。差速器壳支撑在左侧车桥上，而且能够在轴承上做独立转动。差速器壳支承在行星齿轮轴上，行星齿轮与两个半轴齿轮相啮合。冠状齿轮与差速器壳相连接，这样当冠状齿轮由传动齿轮驱动转动时，差速器壳也转动。也就是说，驱动力是从传动轴末端的传动齿轮输送到差速器的。当汽车直线行驶时，两个行星齿轮不在齿轮轴上转动，但却向两个半轴齿轮传递动力，这样半轴齿轮与冠状齿轮的转速相等。从而使两个后轮也以同样的速度转动。当汽车转弯时，外侧车轮就必须比内侧车轮转的更快。为了达到这一目的，两个行星齿轮在齿轮轴上传动，给外侧的车轮提供比内侧的车轮更多的运动，这样外侧车轮轴上的半轴齿轮比内侧车轮轴上的半轴齿轮转动的更快。目前使用的悬挂系统基本上为两种，一种是整体桥与刚板弹簧组成的非独立悬架，另一种是使用长短摆臂的独立悬架。这些悬挂系统有各种不同的搭配，但是均运用相同的工作原理。非独立悬挂使用整体式车桥，两侧用钢板弹簧连接。通过装在轮轴和车桥之间的驱动轴，两端的车轮可以转动。使用独立悬架，每个车轮都可以自由的上下运动，几乎不受另一车轮的影响。关键词：车桥，行星齿轮，半轴齿轮，非独立悬架，独立悬架，钢板弹簧DIESEL-POWERED SUV DESIGNREAR AXELS AND SUSPENSIONABSTRACTThere are two basic tyes of axle:dead axleds and live axle.The dead axle does not rotate:the wheel rotates on it .A common example is the axle on a horse –drawn wagon.Live axles are attached to the wheel so that both the wheel and the axle rotate together.Live axles are classified accorading to manner in which they are supported:semifloating,three-quar...
