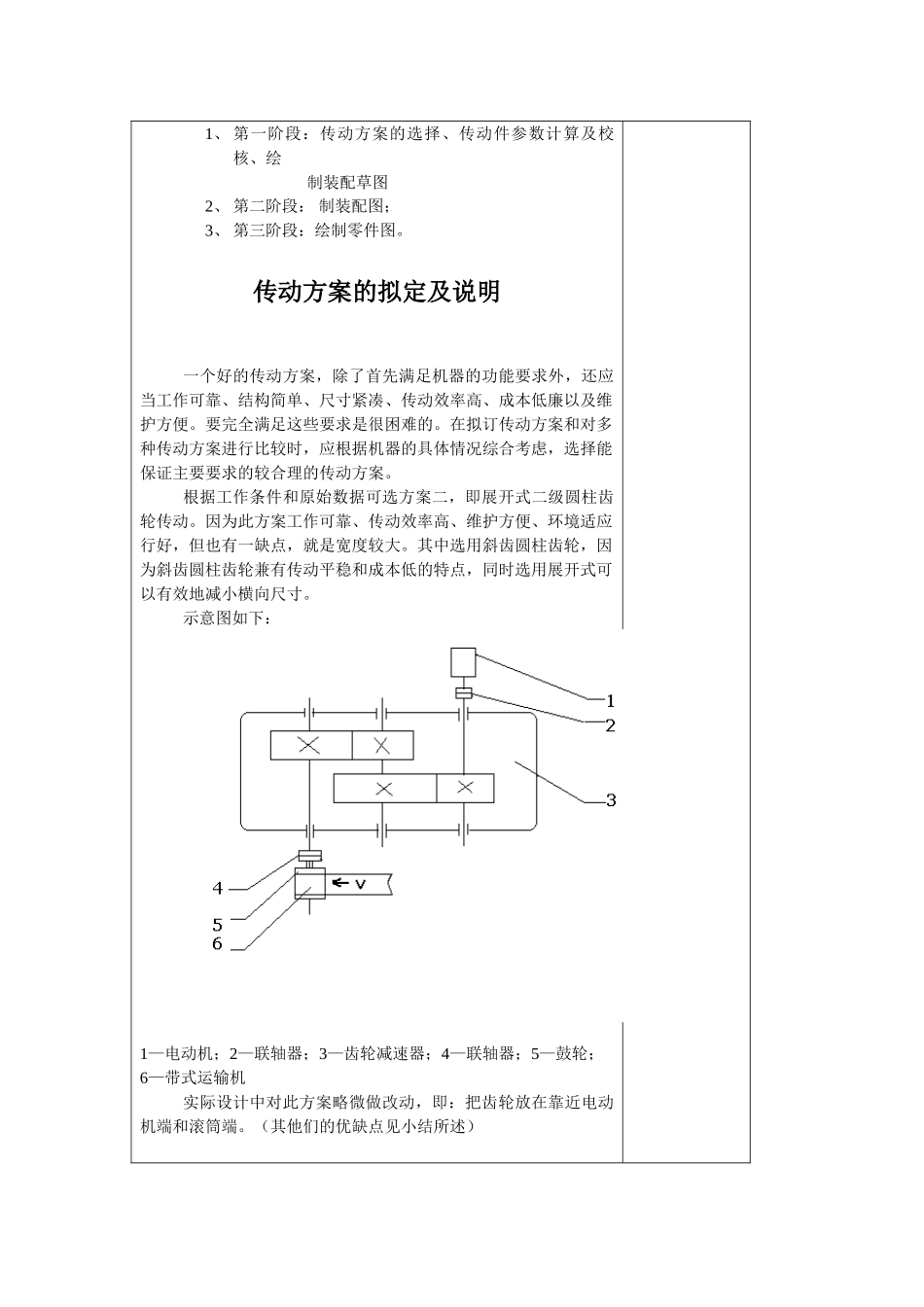

机械设计课程设计任务书题目：设计用于带式运输机传动系统的齿轮（蜗轮）减速器一． 工作条件连续单向旋转、载荷平稳、室内工作、有粉尘(运输带与滚筒摩擦阻力影响已在 F 中考虑)。二． 原始数据运输带工作拉力 F（N）： 2500卷筒的直径 D（mm）： 400运输带速度 V（m/s）： 1.1运输带速度允许误差 5%使用年限（年）： 10工作制度（班/日）： 1生产条件： 中等规模机械厂，可加工 7-8 级齿轮及蜗轮；动力来源： 电力、三相沟通 380/220 伏。 三． 设计内容1.电动机的选择与运动参数计算；2.齿轮传动设计计算；3.轴的设计；4.滚动轴承的选择与校核；5.键和连轴器的选择与校核；6.装配图、零件图的绘制；7.设计计算说明书的编写。四． 设计任务1.减速器总装配图一张；2.齿轮、轴、箱体零件图各一张；3.设计说明书一份。五． 设计进度1、 第一阶段：传动方案的选择、传动件参数计算及校核、绘 制装配草图2、 第二阶段： 制装配图；3、 第三阶段：绘制零件图。传动方案的拟定及说明一个好的传动方案，除了首先满足机器的功能要求外，还应当工作可靠、结构简单、尺寸紧凑、传动效率高、成本低廉以及维护方便。要完全满足这些要求是很困难的。在拟订传动方案和对多种传动方案进行比较时，应根据机器的具体情况综合考虑，选择能保证主要要求的较合理的传动方案。根据工作条件和原始数据可选方案二，即展开式二级圆柱齿轮传动。因为此方案工作可靠、传动效率高、维护方便、环境适应行好，但也有一缺点，就是宽度较大。其中选用斜齿圆柱齿轮，因为斜齿圆柱齿轮兼有传动平稳和成本低的特点，同时选用展开式可以有效地减小横向尺寸。示意图如下： 1—电动机；2—联轴器；3—齿轮减速器；4—联轴器；5—鼓轮；6—带式运输机实际设计中对此方案略微做改动，即：把齿轮放在靠近电动机端和滚筒端。（其他们的优缺点见小结所述）电动机的选择 (以下公式引用自[1]P 7~8)一.电动机类型和结构的选择因为本传动的工作状况是：载荷平稳、单向旋转，无特别要求。所以选用常用的封闭式 Y 系列三相异步沟通的电动机。其效率高、工作可靠、结构简单、维护方便、价格低等优点。二.电动机容量的选择1.工作机所需功率 Pw 知 F=2500 N V=1.1m/s 所以2.电动机的输出功率＝kw3.确定电动机额定功率因为应等于或稍大于。故选择=4kw 的电动机。三.电动机转速的选择工作机滚筒的转速=60*1000*1.1/ （ 3.14*400 ） =52.55r/min因为两极传动...
