毕业论文-自动洗衣机的PLC控制系统设计

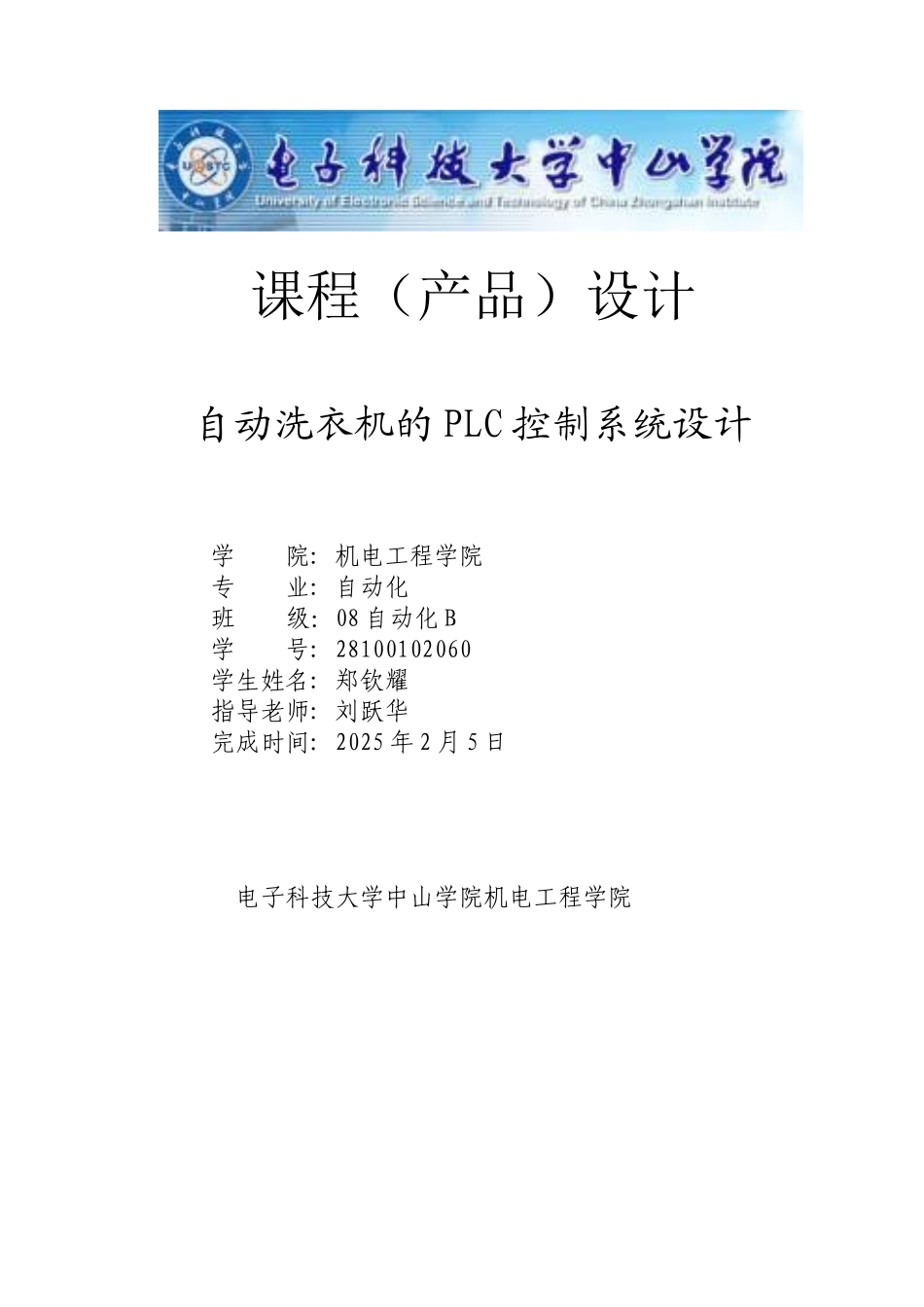

课程（产品）设计自动洗衣机的 PLC 控制系统设计学 院: 机电工程学院专 业: 自动化班 级：08 自动化 B学 号: 28100102060学生姓名: 郑钦耀指导老师: 刘跃华完成时间: 2025 年 2 月 5 日电子科技大学中山学院机电工程学院课程设计任务书题目名称自动洗衣机的 PLC 控制系统设计设计目的熟悉自动洗衣机的实际应用，掌握可编程控制器的使用与设计方法；用PLC 实现控制自动洗衣机的协调，达到正常工作的基本要求。设计条件设计内容及要求控制系统设计的基本要求：（1）按下启动按钮后，进水电磁阀打开并开始进水。达到高水位时停止进水，进入洗涤状态（2）洗涤时内筒正传洗涤 10S 暂停 2S，再反转洗涤 10S 暂停 2S，又正传10S 暂停 2S… ，如此反复循环 2 次。（3）洗涤结束后，排水电磁阀打开，进入排水状态。当水位下降倒低水位时，进入脱 水状态并同时排水，脱水时间 10S。这样就完成了从进水到脱水的一个大循环。（4）经过 2 次上述大循环后，洗衣机自动报警装置开启，报警 10 秒，自动停机。设计步骤1.收集资料、看资料；2.进行自动洗衣机控制系统总体设计；3.进行软件编写、硬件制作；4.进行软件、硬件调试及总体调试；5.编写设计报告。成果形式（1）自动洗衣机的 PLC 模拟控制系统；（2）毕业设计报告。参考文献[1] 史国生.电气控制与可编程控制器技术（第二版）[M].北京:化学工业出版社，2025[2] 郁汉琪.电气控制与可编程控制器应用技术（第 2 版）[M].南京:东南大学出版社，2025[3] 王建,张宏.三菱 PLC 入门与典型应用[M].北京:中国电力出版社，2025[4] 王阿根.电气可编程控制原理与应用[M].北京:清华大学出版社，2025[5] 龚仲华,史建成,孙毅.三菱 FX/Q 系列 PLC 应用技术[M].北京:人民邮电出版社，2025[6] 贾德胜.PLC 应用开发有用子程序[M].北京:人民邮电出版社，2025[7] 洪志育.例说 PLC[M].北京:人民邮电出版社，2025指导老师 年 月 日课程设计成绩评定表设计过程及成果评语：成绩（70%） 指导老师： 年 月 日答 辩评语： 成绩（30%） 答辩组长： 年 月 日总评审核人： 年 月 日目 录前 言.................................11 可编程控制器概述..........................................................21.1 可编程控制器的定义.....................................................21.2 可编程控制器的特点及应用...................................
