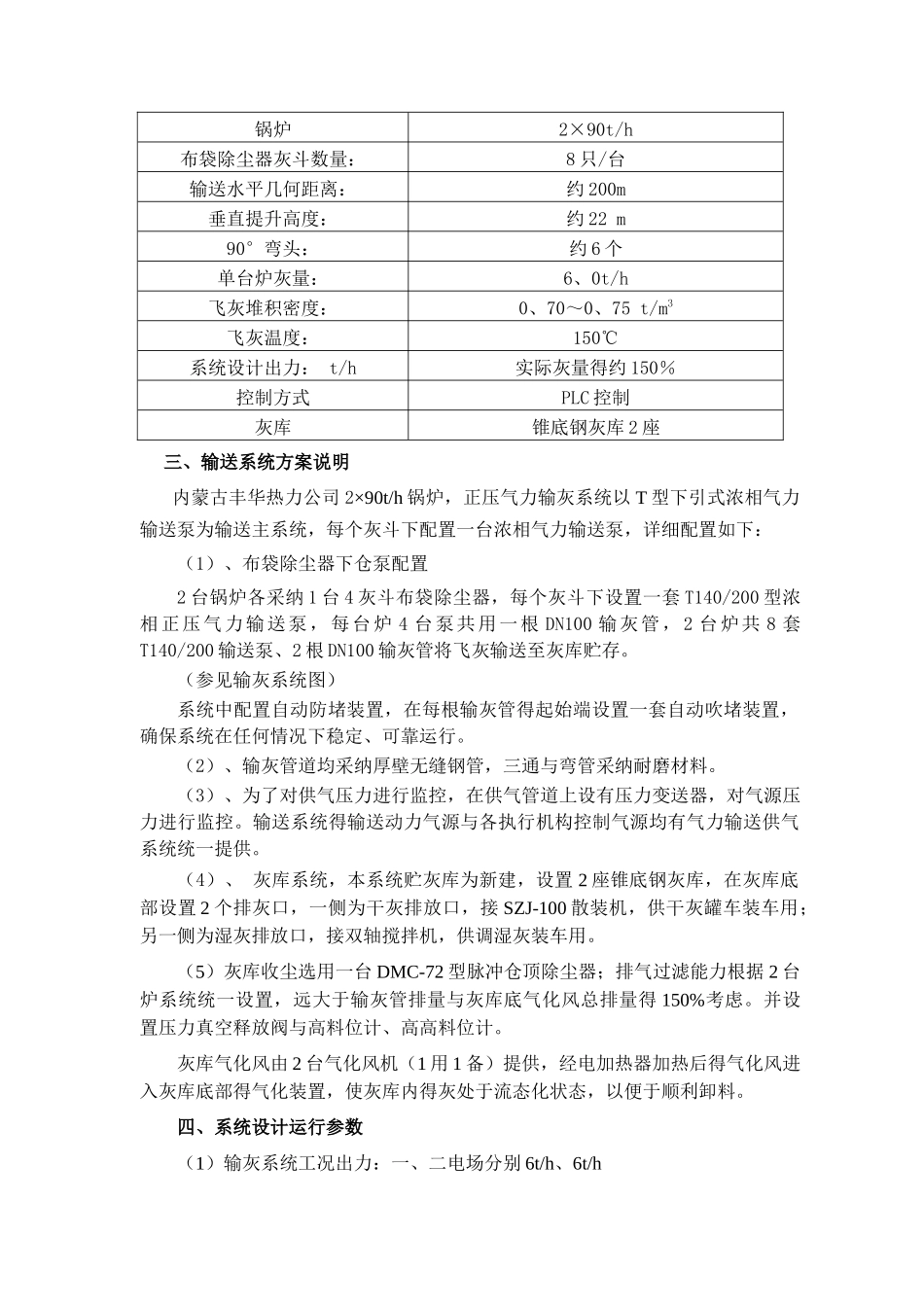

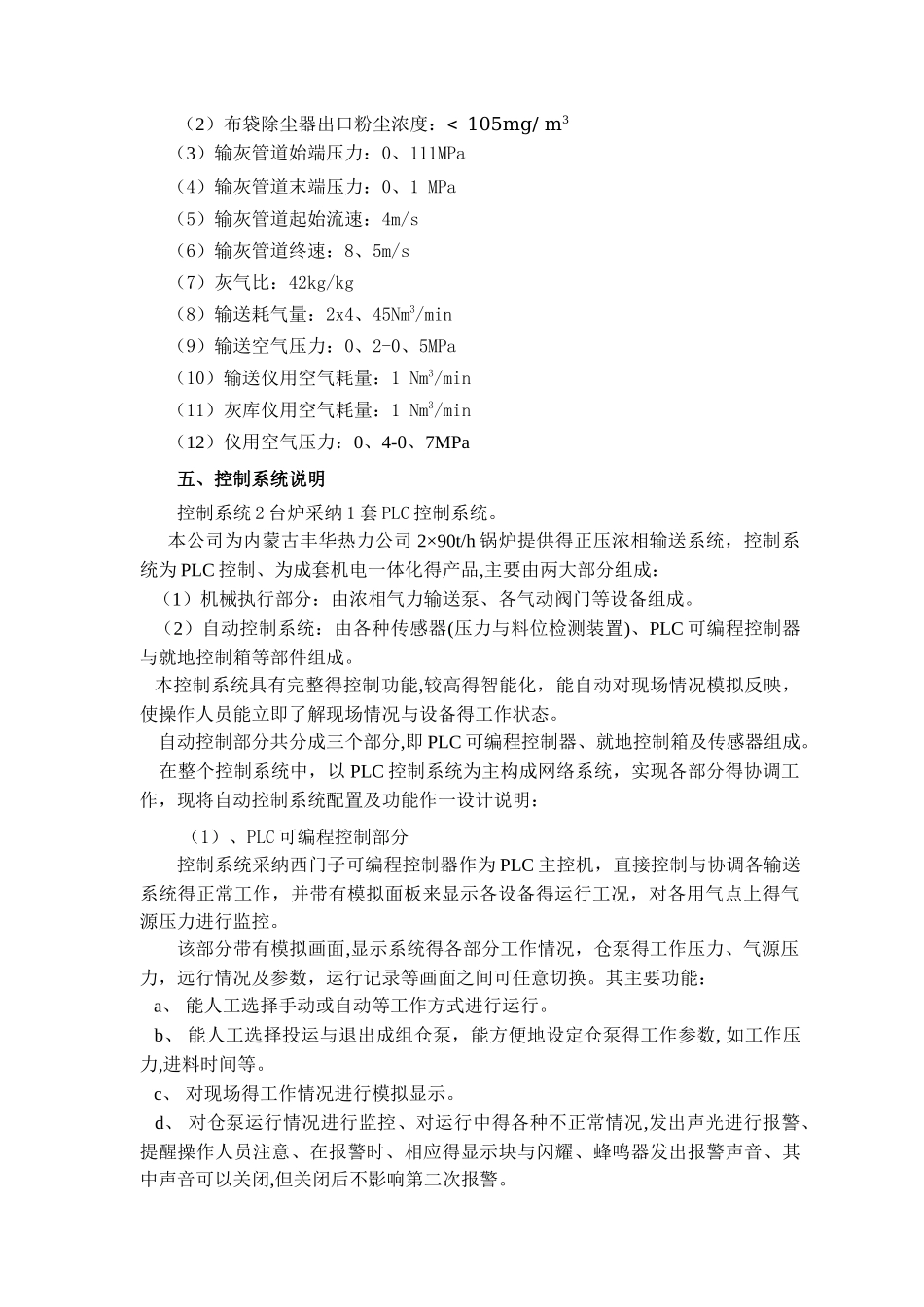

循环流化床锅炉气力输灰系统技术法律规范书一、系统组成与工作范围系统概述本工程 2 台 90t/h 锅炉，采纳布袋除尘器，每台除尘器 4 个灰斗，2 台除尘器下共计 8 个灰斗。各除尘器下输灰方式选用无锡市中正达电力环保设备有限责任公司生产得 T 型下引式正压浓相气力输送泵为输送设备，将飞灰集中输送至灰库贮存，共需 8 台 T 型泵。每台炉采纳一根输送管。设置一座锥底钢灰库。气力输送系统得组成整套气力输送系统由 T 型泵正压浓相下引式输送系统、控制系统、灰库及灰库设备、输灰供气系统，灰库气化系统，管路系统等组成。工作及供货范围本期得气力输送系统实行统一规划设计。提供与其所提供设备相匹配得完整、详细得正压浓相气力除灰系统得系统图，负责该系统规划内所包括得设备及附件（详见供货清单）得制造、供货、安装（基础及土建由需方负责）、调试及试运行，即交钥匙工程。（1）、除尘器下输灰系统包括除尘器灰斗出口法兰以下至灰库入口得所有设备、管道、附件得选型、供货及安装。（2）、灰库系统灰库系统共设置 2 座 500 立方米锥底钢灰库。供货范围为灰库、灰库气化系统、灰库卸料系统、库顶排气系统、阀门及附件。（3）、输灰供气系统输灰供气系统包括输灰气源、仪用气源及布袋反吹气源，采纳统一供气。所供设备含空压机及气源处理系统、配套储气罐、管路及阀门。（4）、库底卸料系统库底卸料系统得气化风系统、干灰卸料装置、湿灰卸料装置及设备配套得管道、阀门及附件。（5）、灰库2 座 500 立方米锥底灰库除基础以外得灰库本体与所有构件。（6）、气力输灰控制系统2 台炉气力输灰系统采纳一套 PLC 进行控制，负责控制设备得设计与供货。二、主要设计技术依据：名 称数 据锅炉2×90t/h布袋除尘器灰斗数量： 8 只/台输送水平几何距离： 约 200m垂直提升高度：约 22 m90°弯头：约 6 个单台炉灰量：6、0t/h飞灰堆积密度：0、70～0、75 t/m3飞灰温度：150℃系统设计出力： t/h实际灰量得约 150％控制方式PLC 控制灰库锥底钢灰库 2 座三、输送系统方案说明内蒙古丰华热力公司 2×90t/h 锅炉，正压气力输灰系统以 T 型下引式浓相气力输送泵为输送主系统，每个灰斗下配置一台浓相气力输送泵，详细配置如下：（1）、布袋除尘器下仓泵配置2 台锅炉各采纳 1 台 4 灰斗布袋除尘器，每个灰斗下设置一套 T140/200 型浓相正压气力输送泵，每台炉 4 台泵共用一根 DN100 输灰管，2 台炉...
