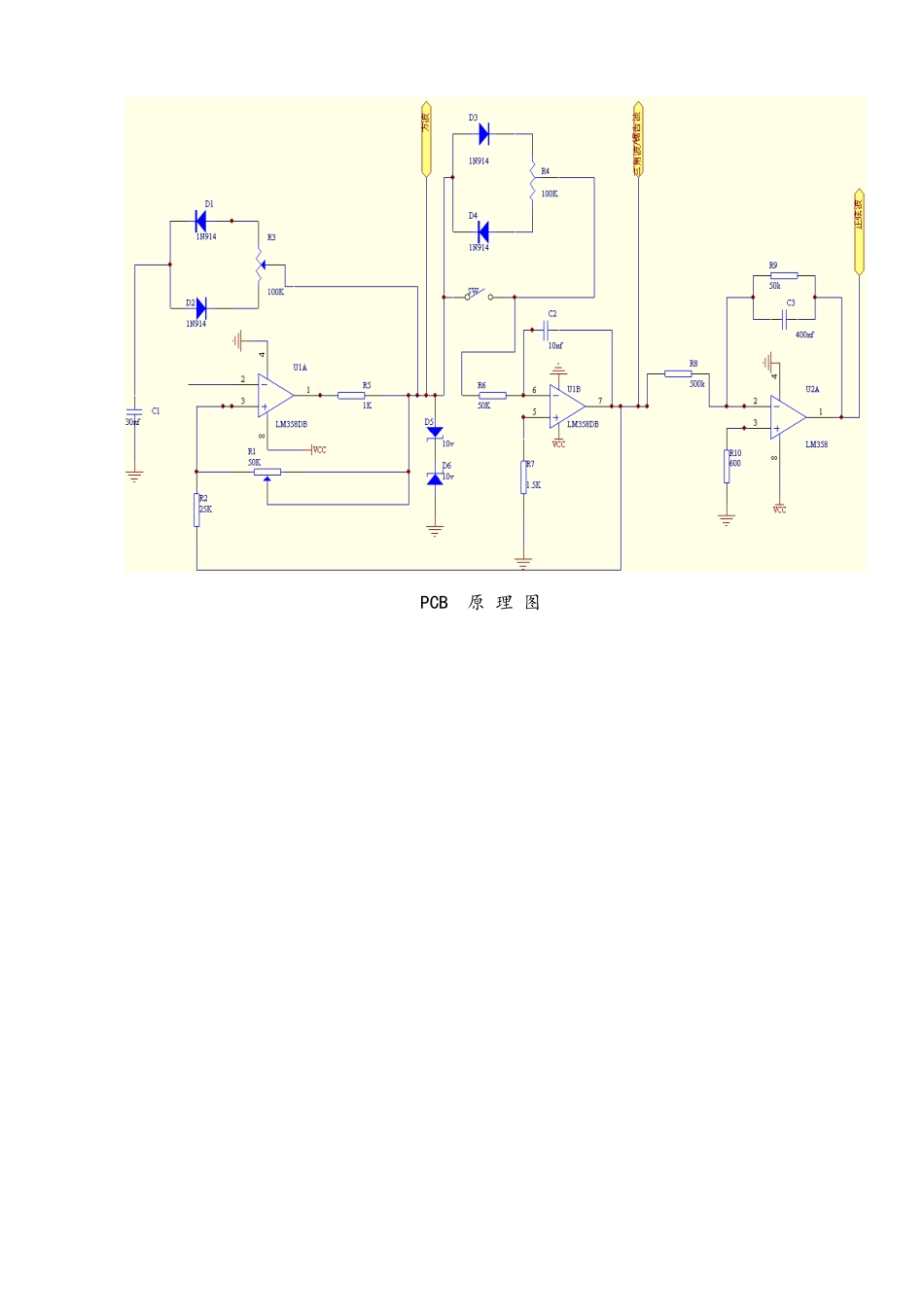

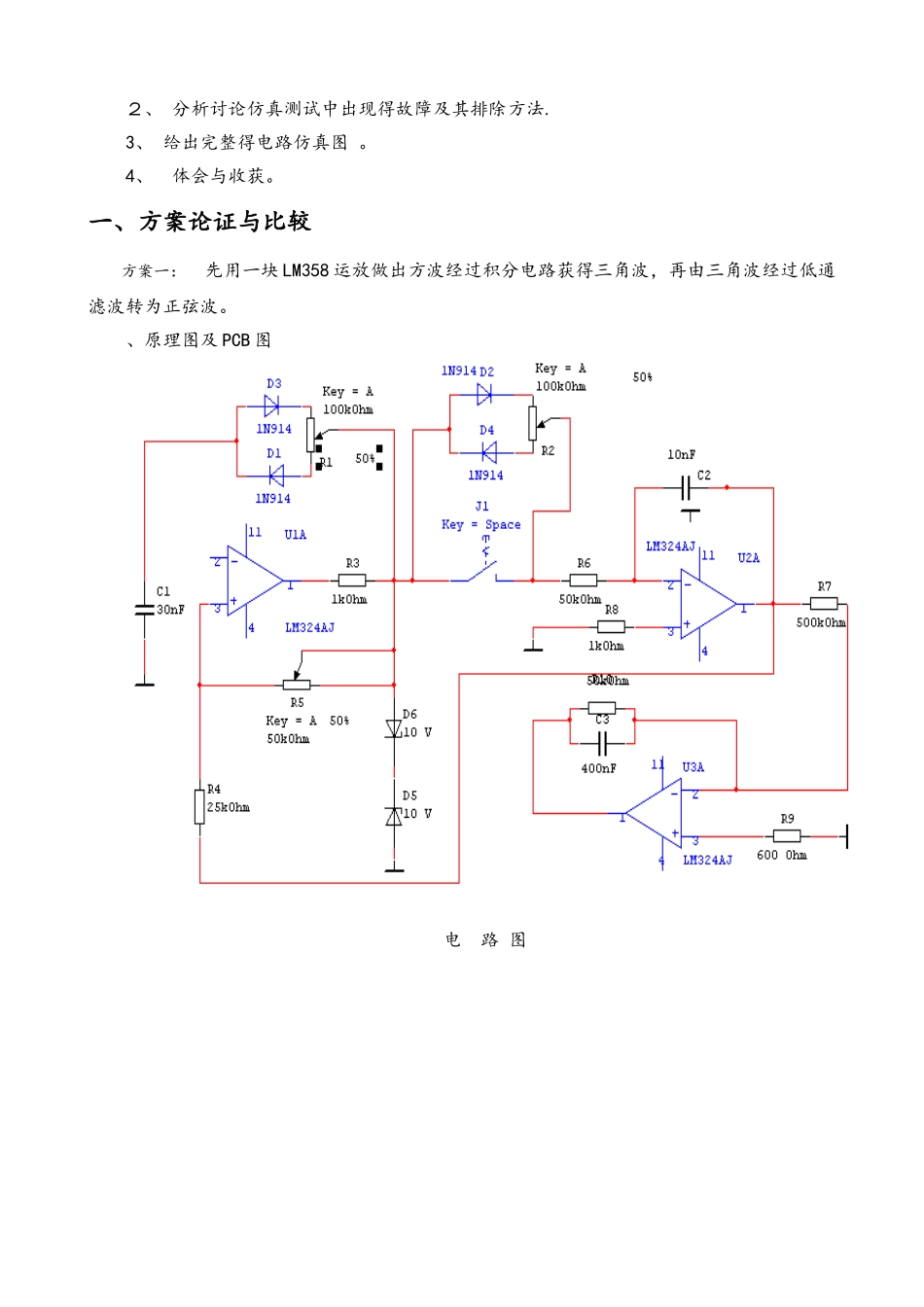

《波形发生器》课程设计报告专 业: 电气工程及其自动化班 级： 08 级姓 名: 王诗慧指导老师： 孟洁2011 年 1 １ 月 13 日目 录一、设计题目:波形发生器二、设计目得 1、 讨论正弦波等振荡电路得振荡条件. ２、 学习波形产生、变换电路得应用及设计方法以及主要技术指标得测试方法. 三、设计要求及主要技术指标 设计要求：设计并仿真能产生方波、三角波及正弦波等多种波形信号输出得波形发生器。１、方案论证，确定总体电路原理方框图。 2、单元电路设计，元器件选择。 ３、仿真调试及测量结果。 主要技术指标 1、正弦波信号源：信号频率范围 2 ０ Hz～2 ０ｋ Hz 连续可调；频率稳定度较高。信号幅度可以在一定范围内连续可调；2、各种输出波形幅值均连续可调,方波占空比可调;3、设计完成后可以利用示波器测量出其输出频率得上限与下限，还可以进一步测出其输出电压得范围。四、仿真需要得主要电子元器件 1、运算放大电路 2、滑线变阻器 3、电阻器、电容器等 五、设计报告总结(要求自己独立完成，不允许抄袭）。1、 对所测结果（如:输出频率得上限与下限，输出电压得范围等)进行全面分析,总结振荡电路得振荡条件、波形稳定等得条件. ２、 分析讨论仿真测试中出现得故障及其排除方法. 3、 给出完整得电路仿真图 。4、 体会与收获。一、方案论证与比较方案一： 先用一块 LM358 运放做出方波经过积分电路获得三角波，再由三角波经过低通滤波转为正弦波。、原理图及 PCB 图 电 路 图PCB 原 理 图 P ＣＢ 封 装 图五、电路得分析与计算没有接通时，，滞回比较器 V ０＝+Ｕ Z，则集成运放同相输入端，同时给 C 充电，使VR 由 0 上升，在 Vi 之前，不变；当时，Ｖ 0 跳变到-VZ.当 V0=—Ｖ Z 时，,同时Ｃ经反向输入端等效电阻）使 VR 降低，在 VR>Ｖｉ之前Ｖ 0=－VZ 不变,当 VR＜Ｖ i 时，V ｉ跳变到+VZ 图 5.0.1（1）方波部分方波得波幅由稳压管得参数决定,这里使用１０ V，方波得周期取决于充放电回路Ｒ C 得数值。若 R 或 C 其中一个增大,与周期 T 均会增大，频率 f 也会增大。计算周期 T:通过对方波发生电路得分析,可以想象，与改变输出电压得占空比,就必须使电容正向与反向充电得时间常数不同.利用二极管得单向导电性可以引导电流流经不同得通路,则占空比可调。则可求出周期 T：带入值得 T=48、4ｆ=1/T=20KHz 图 5.0.2（2)三角波部分在方波发生...
