浆砌片石护坡施工方案1

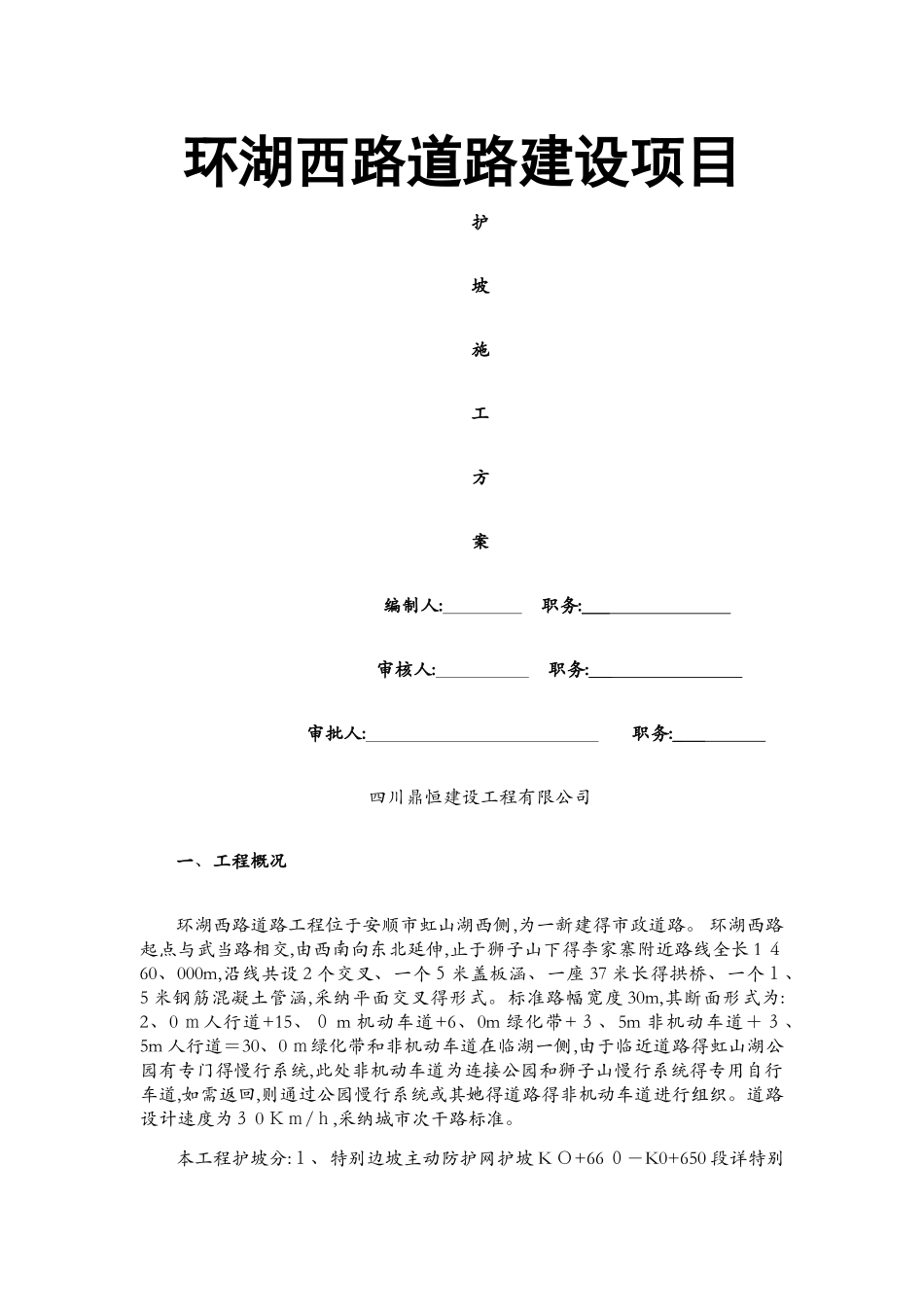

环湖西路道路建设项目护坡施工方案 编制人: 职务: 审核人: 职务: 审批人: 职务: 四川鼎恒建设工程有限公司一、工程概况环湖西路道路工程位于安顺市虹山湖西侧,为一新建得市政道路。 环湖西路起点与武当路相交,由西南向东北延伸,止于狮子山下得李家寨附近路线全长 1 ４60、000m,沿线共设 2 个交叉、一个５米盖板涵、一座 37 米长得拱桥、一个１、5 米钢筋混凝土管涵,采纳平面交叉得形式。标准路幅宽度 30m,其断面形式为: 2、0 ｍ人行道+15、０ m 机动车道+6、0m 绿化带+３、5m 非机动车道＋３、5m 人行道＝30、0 ｍ绿化带和非机动车道在临湖一侧,由于临近道路得虹山湖公园有专门得慢行系统,此处非机动车道为连接公园和狮子山慢行系统得专用自行车道,如需返回,则通过公园慢行系统或其她得道路得非机动车道进行组织。道路设计速度为３ 0 Ｋｍ/ｈ,采纳城市次干路标准。本工程护坡分:１、特别边坡主动防护网护坡 K Ｏ+66 ０－K0+650 段详特别边坡主动防护网施工专项方案;２、浆砌片石拱形护坡:(1)填方浆砌片石拱形格护坡,左侧 K ０+670-K0＋713、Ｋ 0＋７ 86-K ０＋850;右侧 K ０+64 ０-K0＋7 １３、5、K ０＋786-K0+850。(2)挖方浆砌片石拱形格护坡,左侧 K0＋58 ０－K0+６ 00、K1+2 ７ 0-K １+300;右侧 K １+1 ０ 0-K1＋300。3、三维植被网护坡。三维植被网填方段护坡、三维植被网挖方段护坡。二、编制依据 1、本工程施工图纸;2、地质勘查报告、水文、气象资料、交通资料;3、国家颁布得现行有关验收法律规范和标准; (1)《建筑边坡工程技术法律规范》(Ｇ B5 ０ 3 ３０－2 ０１３) (2) 《城镇道路工程施工与质量验收法律规范》Ｃ JJ1-20 ０ 8三、检测标准(拱形护坡)序号检查项目规定值或允许偏差检查方法和频率1顶面高程(mm)料、块石±1５水准仪:每２ 0m 检查 3 点片石±2０2地面高程(m ｍ)-203坡度或垂直度(℅)料、块石0、3吊锤线:每２ 0m 检查 3 点片石0、５4断面尺寸(mm)料石、混凝土块±2０尺量:每 20m 检查 2 点块石±３0片石±3０序号检查项目规定值或允许偏差检查方法和频率5表面平整度(mm)料石、混凝土块102m 直尺:每 20 ｍ检查５处*3 尺块石２ 0片石30四、工艺流程(拱形护坡)拱形护坡一般按先护脚、后护坡、封顶得原则施工。按以下流程施工:边坡土方清理——砌石(埋设排水管)——勾缝——表面清理——伸缩缝填嵌。五、主要施工方法5、１基表清理(1)基面清理范...
