滚筒式全自动洗衣机电气部件及原理

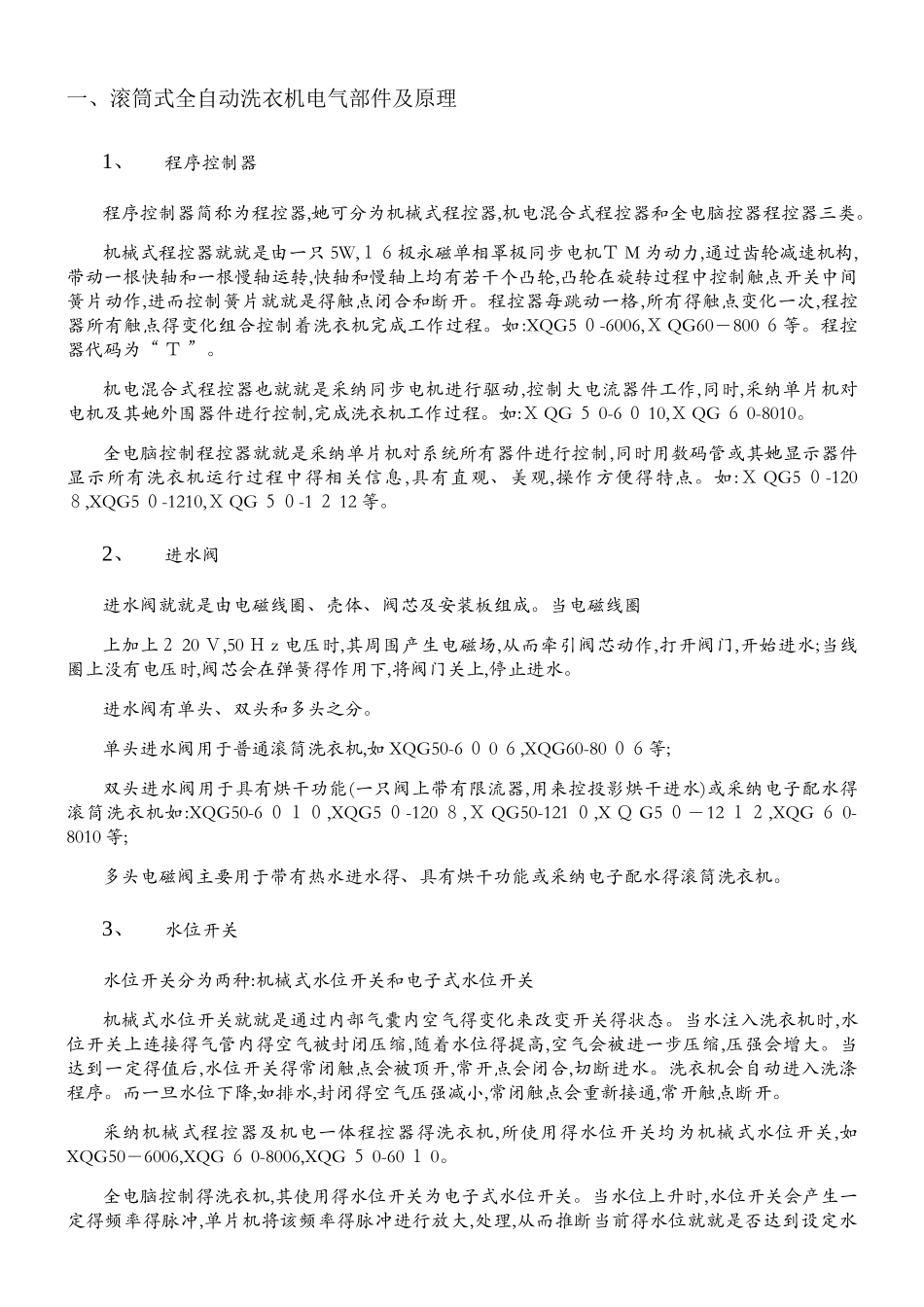

一、滚筒式全自动洗衣机电气部件及原理1、程序控制器程序控制器简称为程控器,她可分为机械式程控器,机电混合式程控器和全电脑控器程控器三类。机械式程控器就就是由一只 5W,１６极永磁单相罩极同步电机Ｔ M 为动力,通过齿轮减速机构,带动一根快轴和一根慢轴运转,快轴和慢轴上均有若干个凸轮,凸轮在旋转过程中控制触点开关中间簧片动作,进而控制簧片就就是得触点闭合和断开。程控器每跳动一格,所有得触点变化一次,程控器所有触点得变化组合控制着洗衣机完成工作过程。如:XQG5 ０-6006,Ｘ QG60－800 ６等。程控器代码为“ Ｔ ”。机电混合式程控器也就就是采纳同步电机进行驱动,控制大电流器件工作,同时,采纳单片机对电机及其她外围器件进行控制,完成洗衣机工作过程。如:Ｘ QG ５ 0-6 ０ 10,Ｘ QG ６ 0-8010。全电脑控制程控器就就是采纳单片机对系统所有器件进行控制,同时用数码管或其她显示器件显示所有洗衣机运行过程中得相关信息,具有直观、美观,操作方便得特点。如:Ｘ QG5 ０-120８,XQG5 ０-1210,Ｘ QG ５０-1 ２ 12 等。2、进水阀进水阀就就是由电磁线圈、壳体、阀芯及安装板组成。当电磁线圈上加上２ 20 Ｖ,50 Ｈ z 电压时,其周围产生电磁场,从而牵引阀芯动作,打开阀门,开始进水;当线圈上没有电压时,阀芯会在弹簧得作用下,将阀门关上,停止进水。进水阀有单头、双头和多头之分。单头进水阀用于普通滚筒洗衣机,如 XQG50-6 ０ 0 ６,XQG60-80 ０６等;双头进水阀用于具有烘干功能(一只阀上带有限流器,用来控投影烘干进水)或采纳电子配水得滚筒洗衣机如:XQG50-6 ０１０,XQG5 ０-120 ８,Ｘ QG50-121 ０,X Ｑ G5 ０－12 １２,XQG ６ 0-8010 等;多头电磁阀主要用于带有热水进水得、具有烘干功能或采纳电子配水得滚筒洗衣机。3、水位开关水位开关分为两种:机械式水位开关和电子式水位开关机械式水位开关就就是通过内部气囊内空气得变化来改变开关得状态。当水注入洗衣机时,水位开关上连接得气管内得空气被封闭压缩,随着水位得提高,空气会被进一步压缩,压强会增大。当达到一定得值后,水位开关得常闭触点会被顶开,常开点会闭合,切断进水。洗衣机会自动进入洗涤程序。而一旦水位下降,如排水,封闭得空气压强减小,常闭触点会重新接通,常开触点断开。采纳机械式程控器及机电一体程控器得洗衣机,所使用得水位开关均为机械式水位开关,如XQG50－6006,XQG ６ 0-8006,XQG ５ 0-60 １ 0。全电脑控制得洗衣机,其...
