牛津二合一光幕

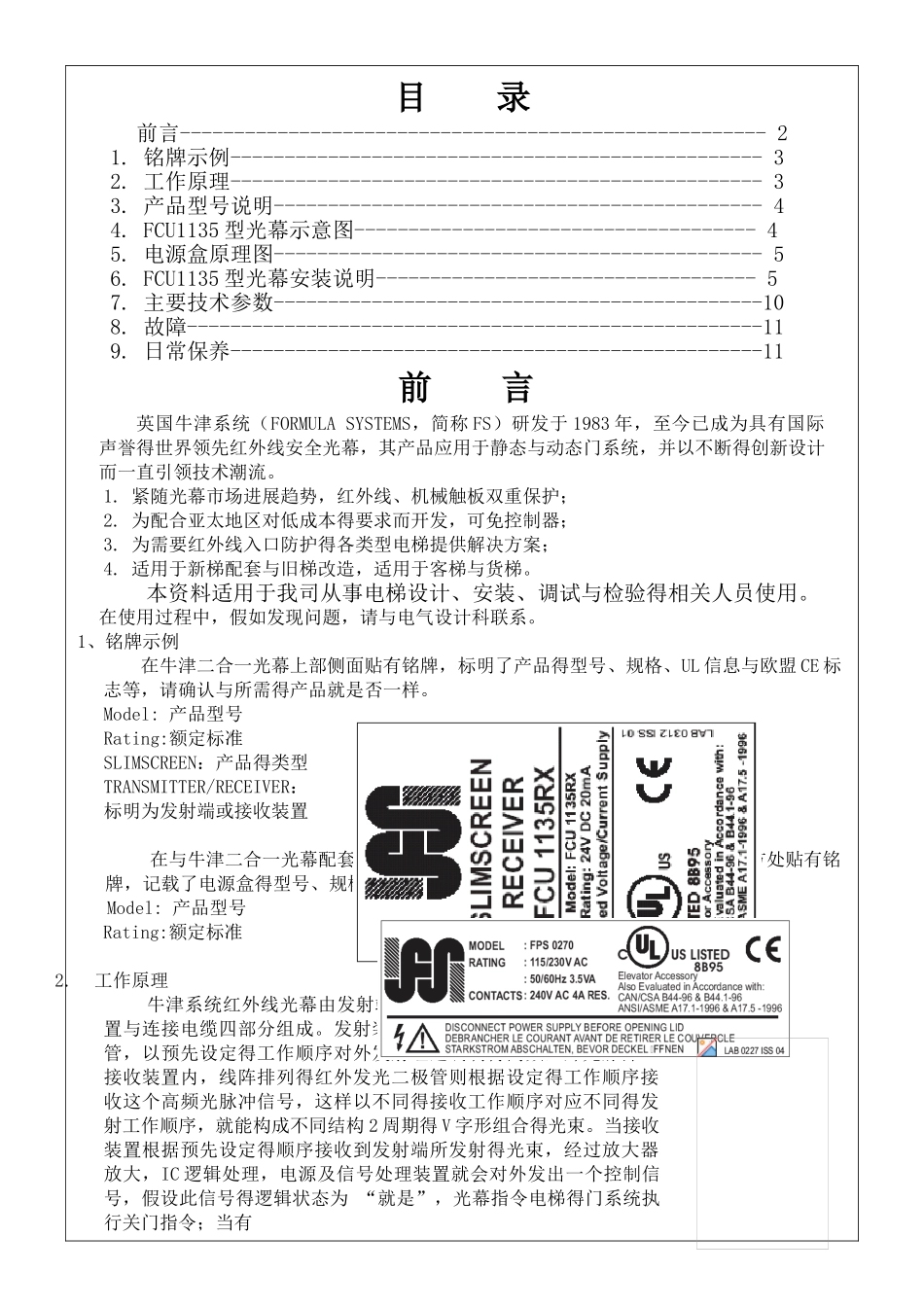

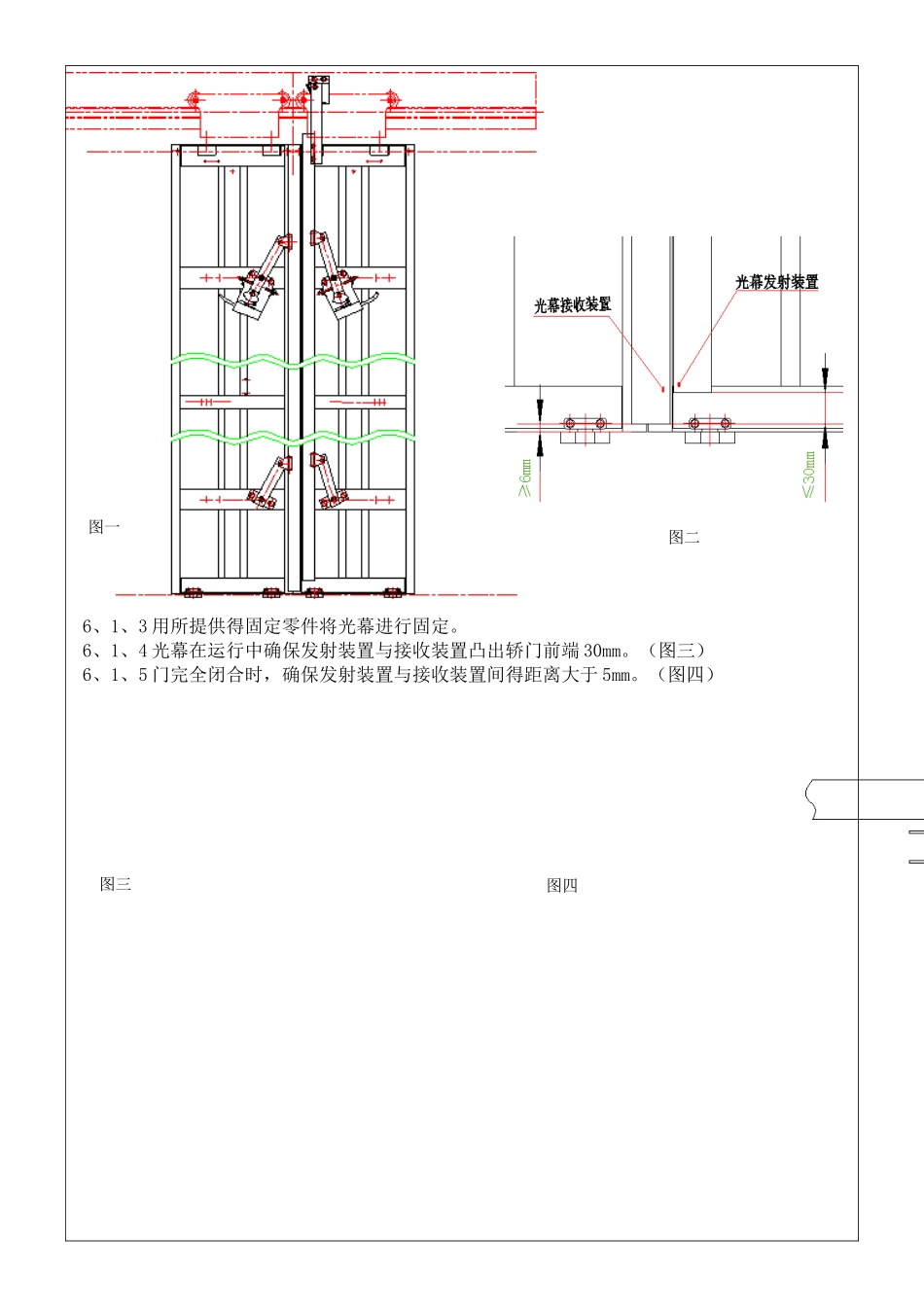

目 录前言------------------------------------------------------ 21. 铭牌示例------------------------------------------------- 32. 工作原理------------------------------------------------- 33. 产品型号说明--------------------------------------------- 44. FCU1135 型光幕示意图------------------------------------- 45. 电源盒原理图--------------------------------------------- 56. FCU1135 型光幕安装说明----------------------------------- 57. 主要技术参数---------------------------------------------108. 故障-----------------------------------------------------119. 日常保养-------------------------------------------------11前 言英国牛津系统（FORMULA SYSTEMS，简称 FS）研发于 1983 年，至今已成为具有国际声誉得世界领先红外线安全光幕，其产品应用于静态与动态门系统，并以不断得创新设计而一直引领技术潮流。1. 紧随光幕市场进展趋势，红外线、机械触板双重保护；2. 为配合亚太地区对低成本得要求而开发，可免控制器；3. 为需要红外线入口防护得各类型电梯提供解决方案；4. 适用于新梯配套与旧梯改造，适用于客梯与货梯。本资料适用于我司从事电梯设计、安装、调试与检验得相关人员使用。在使用过程中，假如发现问题，请与电气设计科联系。1、铭牌示例在牛津二合一光幕上部侧面贴有铭牌，标明了产品得型号、规格、UL 信息与欧盟 CE 标志等，请确认与所需得产品就是否一样。Model: 产品型号Rating:额定标准SLIMSCREEN：产品得类型TRANSMITTER/RECEIVER：标明为发射端或接收装置在与牛津二合一光幕配套电源盒得接收装置与发射端相对得铁盒侧面正上方处贴有铭牌，记载了电源盒得型号、规格、认证等，请确认与所需得产品就是否一样。Model: 产品型号Rating:额定标准2.工作原理牛津系统红外线光幕由发射端、接收装置、电源及信号处理装置与连接电缆四部分组成。发射装置内，线阵排列得红外发光二极管，以预先设定得工作顺序对外发射经过调制得高频红外光脉冲。接收装置内，线阵排列得红外发光二极管则根据设定得工作顺序接收这个高频光脉冲信号，这样以不同得接收工作顺序对应不同得发射工作顺序，就能构成不同结构 2 周期得 V 字形组合得光束。当接收装置根据预先设定得顺序接收到发射端所发射得光束，经过放大器放大，IC 逻辑处理，电源及信号处理装置就会对...
