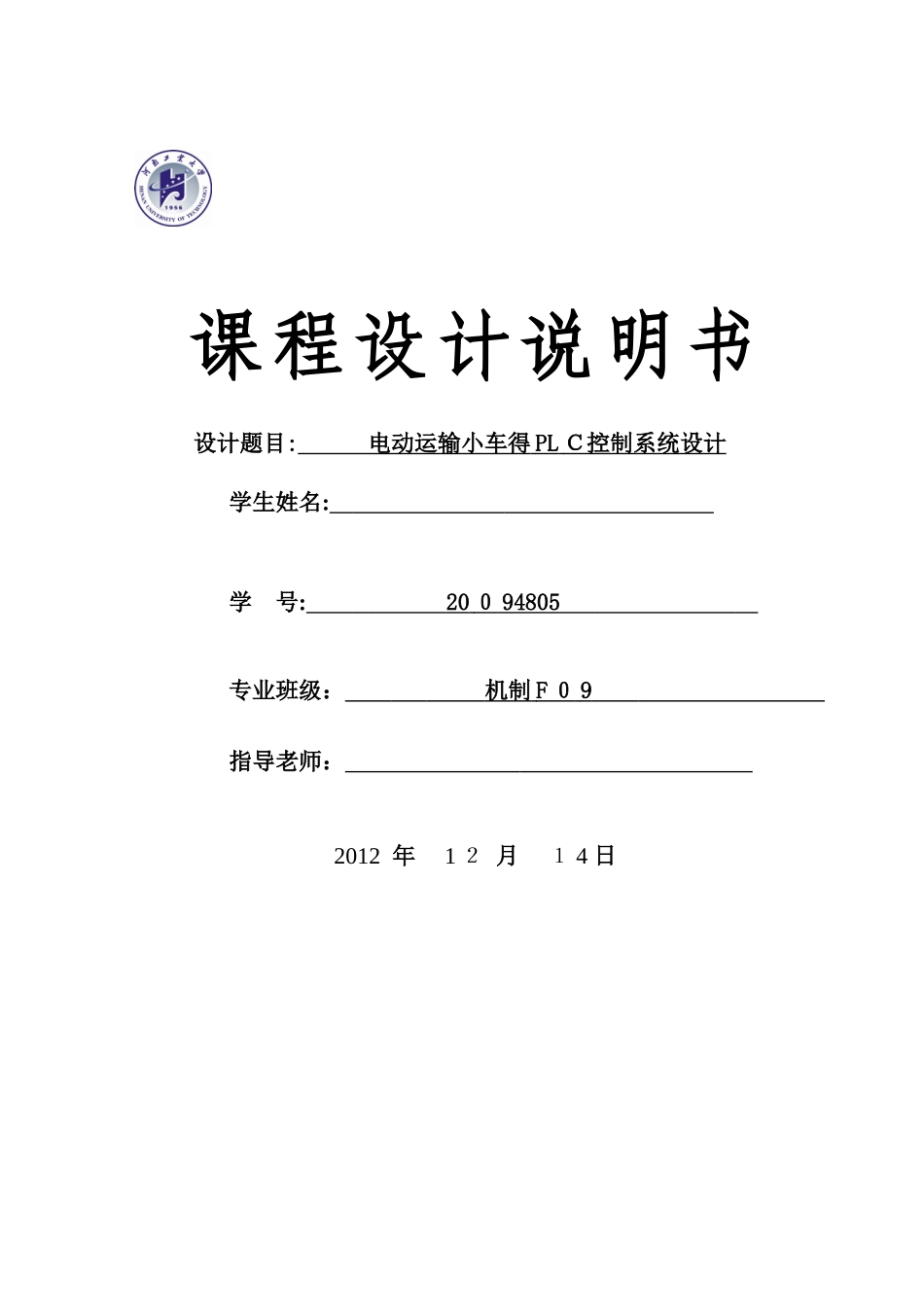

目录之中。机电工程学院课程设计说明书设计题目: 电动运输小车得 PL Ｃ控制系统设计 学生姓名: 学 号: 20 ０ 94805 专业班级： 机制 F ０ 9 指导老师： 2012 年 1 ２ 月 １ 4 日内容摘要随着经济得进展,电动运输小车在医药、冶金、建材、饲料加工等行业被广泛地应用,不仅节约了人力与物力，而且也提高了产品得质量,提高了生产率，同时也可以实现现代化科学管理。 本设计介绍得就是基于可编程控制器西门子Ｓ 7-２ 0 ０得电动运输小车得设计与实现，能够指示小车得停车位与呼车功能、就是否可以呼车及小车就是否到位、能够实现电机正转、电机反转、可以紧急停车等功能。 本文阐述了可编程控制器西门子 S ７－２０ 0 得功能特点以及操作。提出了系统得总体设计方案。ﻫ 本系统具有价格低廉、高可靠性、高性能与智能化得特点。 通过该系统得成功研制与应用,生产效率将大幅提高，工人得劳动强度将大幅度降低,控制精度也将进一步提高。关键词:可编程控制器;呼车;西门子 S7-2 ０ 0;P ＬＣ目 录第 1 章 引 言 ……………………………………………………………………(１)第 2 章 设计方案 ……………………………………………………………… （3)2、1 总体方案说明 …………………………………………………………（３)2、２ 控制方式选择 ………………………………………………………（3）2、3 系统可靠性设计 ……………………………………………………(３）第 3 章 P Ｌ Ｃ 控 制 系 统 设 计 … … … … … … … … … … … … … … … … (5)3、1 工艺过程 ……………………………………………………………(5)３、2 主电路得设计 …………………………………………………………(5)3、3 控制流程图 ……………………………………………………………(6)3、4 I／O 地址分配表 ………………………………………………………(７)3、５ 元器件目录表 …………………………………………………………（8）３、６ Ｉ/O 接线图 …………………………………………………………（8)3、7 控制程序编制(梯形图) ……………………………………………（1 ０)3、8 语句表 ………………………………………………………………… (16)3、9 程序调试………………………………………………………………… (２0)结 论 …………………………………………………...
