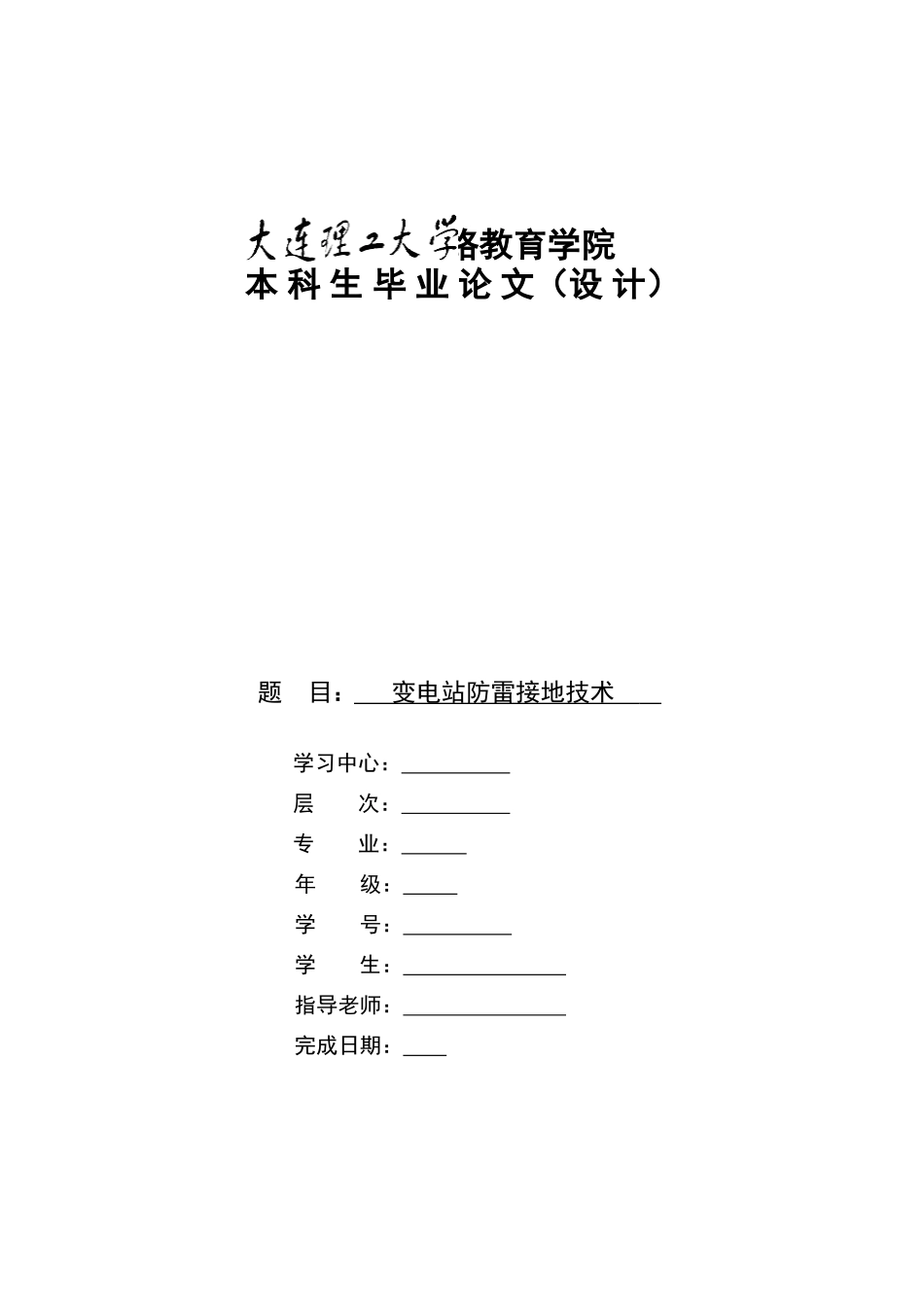

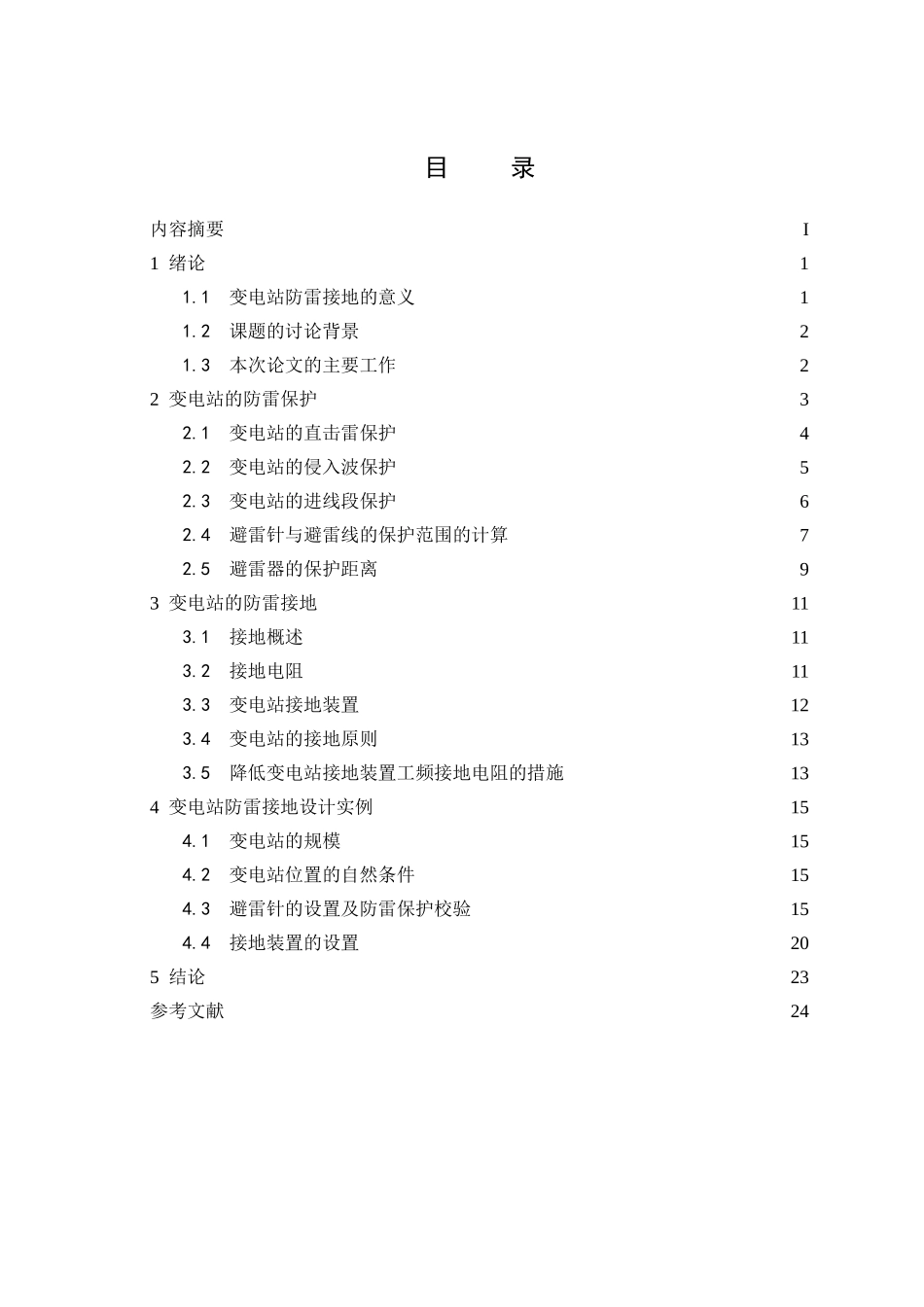

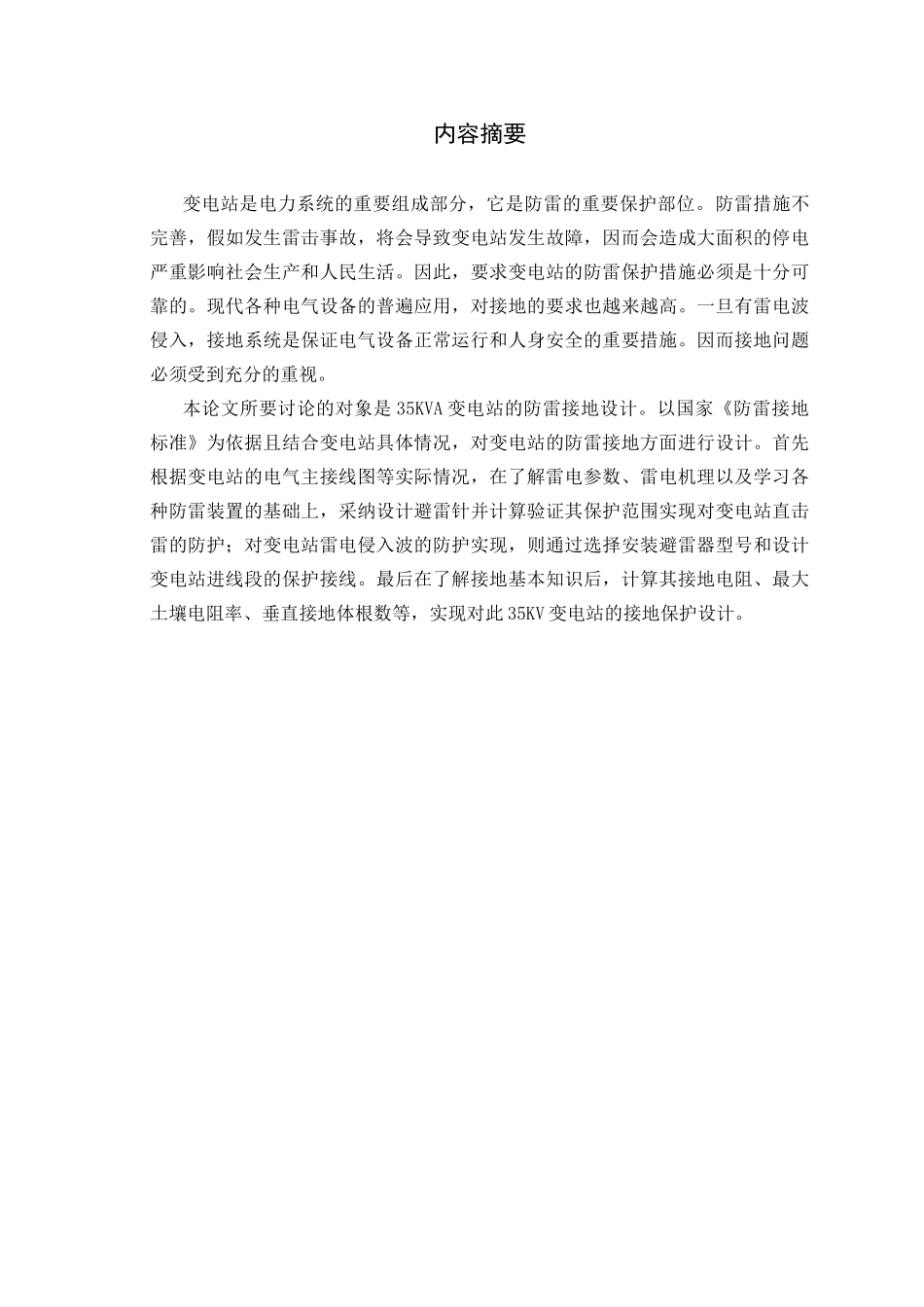

网络教育学院本 科 生 毕 业 论 文（设 计） 题 目： 变电站防雷接地技术 学习中心： 层 次： 专 业： 年 级： 学 号： 学 生： 指导老师： 完成日期： 内容摘要变电站是电力系统的重要组成部分，它是防雷的重要保护部位。防雷措施不完善，假如发生雷击事故，将会导致变电站发生故障，因而会造成大面积的停电严重影响社会生产和人民生活。因此，要求变电站的防雷保护措施必须是十分可靠的。现代各种电气设备的普遍应用，对接地的要求也越来越高。一旦有雷电波侵入，接地系统是保证电气设备正常运行和人身安全的重要措施。因而接地问题必须受到充分的重视。本论文所要讨论的对象是 35KVA 变电站的防雷接地设计。以国家《防雷接地标准》为依据且结合变电站具体情况，对变电站的防雷接地方面进行设计。首先根据变电站的电气主接线图等实际情况，在了解雷电参数、雷电机理以及学习各种防雷装置的基础上，采纳设计避雷针并计算验证其保护范围实现对变电站直击雷的防护；对变电站雷电侵入波的防护实现，则通过选择安装避雷器型号和设计变电站进线段的保护接线。最后在了解接地基本知识后，计算其接地电阻、最大土壤电阻率、垂直接地体根数等，实现对此 35KV 变电站的接地保护设计。目 录内容摘要I1 绪论11.1 变电站防雷接地的意义11.2 课题的讨论背景21.3 本次论文的主要工作22 变电站的防雷保护32.1 变电站的直击雷保护42.2 变电站的侵入波保护52.3 变电站的进线段保护62.4 避雷针与避雷线的保护范围的计算72.5 避雷器的保护距离93 变电站的防雷接地113.1 接地概述113.2 接地电阻113.3 变电站接地装置123.4 变电站的接地原则133.5 降低变电站接地装置工频接地电阻的措施134 变电站防雷接地设计实例154.1 变电站的规模154.2 变电站位置的自然条件154.3 避雷针的设置及防雷保护校验154.4 接地装置的设置205 结论23参考文献241 绪论1.1 变电站防雷接地的意义在现代社会里，电力已成为国民经济和人民生活必不可少的二次能源，它在现代工农业生产、人们日常生活及各个领域中已获得了广泛应用。离开了电力，要想实现人类社会的物质文明和精神文明是根本不可能的；供不好电力，要实现国家的现代化也是办不到的。我国城乡各行各业广泛使用的电力，绝大部分由电网供给，所以，“电业事故是国民经济的一大灾难”。电力系统的安全运行有两方面的要求，一是要保证设备及人身的安全，二是要保证电力系统的正常...
