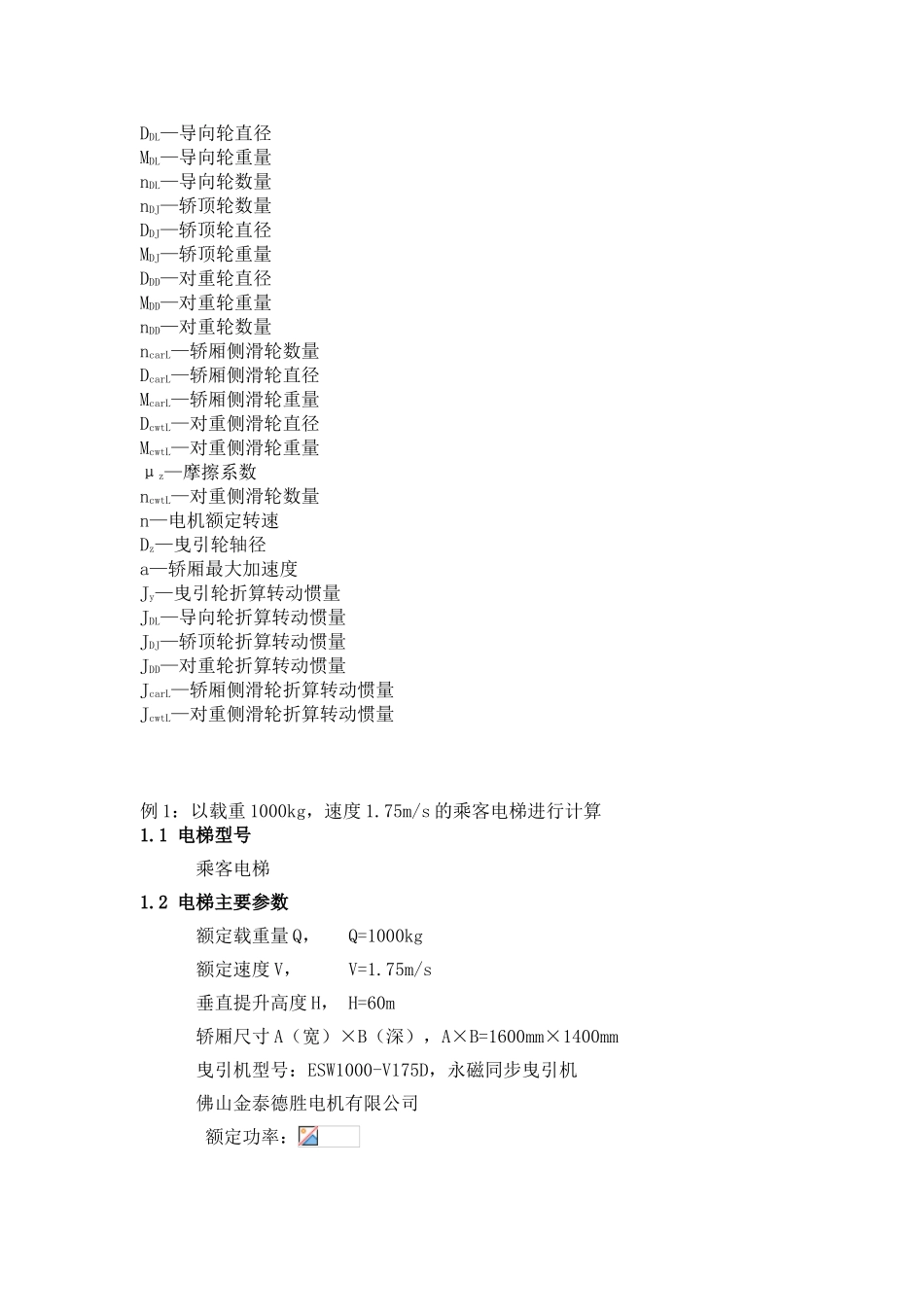

第 1 章 曳引系统1.1 电梯型号1.2 电梯主要参数1.2.1 额定载重量 Q 额定速度 V 垂直提升高度 H 轿厢尺寸 A（宽）×B（深）曳引机型号：额定功率： 额定电压：额定频率：额定转速：曳引轮节径： 绳槽数量： 1.3 曳引机主轴载荷校核Fz—曳引轮轴承处总载荷 1.4 曳引机电动机功率计算1.5 曳引机负载转矩 Me 计算1.5.1 曳引机启动转矩 M 验算1.5.2 电机轴负载转矩 Ms计算1.5.3 曳引机加速转矩 Md计算a 直线部分转动惯量 Jzb 转动部分转动惯量 Jdc 总转动惯量 Jd 曳引轮的角加速度 εe 最大加速转矩1.5.4 摩擦转矩 Mf计算式中：q —电梯平衡系数，—电梯机械总效率P—轿厢自重；Q—轿厢载重；r—曳引绳悬挂比；i—曳引绳减速比；g n—重力加速度，取 g n=9.81m/s2；k2—动载系数；Mcwt—对重重量；dr—曳引钢丝绳直径ns—钢丝绳根数qs—曳引钢丝绳单位长度重量nt—随行电缆数qt—随行电缆单位长度重量nb—补偿链数qb—补偿链单位长度重量Mc—曳引轮两侧钢丝绳和补偿链重量差Mz—曳引钢丝绳、平衡链、随行电缆总重量Dt—曳引轮直径ML—曳引轮重量DDL—导向轮直径MDL—导向轮重量nDL—导向轮数量nDJ—轿顶轮数量DDJ—轿顶轮直径MDJ—轿顶轮重量DDD—对重轮直径MDD—对重轮重量nDD—对重轮数量ncarL—轿厢侧滑轮数量DcarL—轿厢侧滑轮直径McarL—轿厢侧滑轮重量DcwtL—对重侧滑轮直径McwtL—对重侧滑轮重量μz—摩擦系数ncwtL—对重侧滑轮数量n—电机额定转速Dz—曳引轮轴径a—轿厢最大加速度Jy—曳引轮折算转动惯量JDL—导向轮折算转动惯量JDJ—轿顶轮折算转动惯量JDD—对重轮折算转动惯量JcarL—轿厢侧滑轮折算转动惯量JcwtL—对重侧滑轮折算转动惯量例 1：以载重 1000kg，速度 1.75m/s 的乘客电梯进行计算1.1 电梯型号乘客电梯1.2 电梯主要参数额定载重量 Q， Q=1000kg 额定速度 V， V=1.75m/s 垂直提升高度 H， H=60m 轿厢尺寸 A（宽）×B（深），A×B=1600mm×1400mm曳引机型号：ESW1000-V175D，永磁同步曳引机 佛山金泰德胜电机有限公司额定功率：额定电压：额定频率：27.8HZ 额定转速：167ram 曳引轮节径：400mm 绳槽数量：5 槽 1.3 曳引机主轴载荷校核Fz—曳引轮轴承处总载荷 式中：动载系数 k2=1.2轿厢自重 P=1380kg轿厢载重 Q=1000kg对重重量 Mcwt=1880kg曳引钢丝绳、平衡链、随行电缆总重量 Mz=474kg曳引绳悬挂比 r=2曳引轮重量 ML=230kg重力加速度 g n=9.81m/s2...
