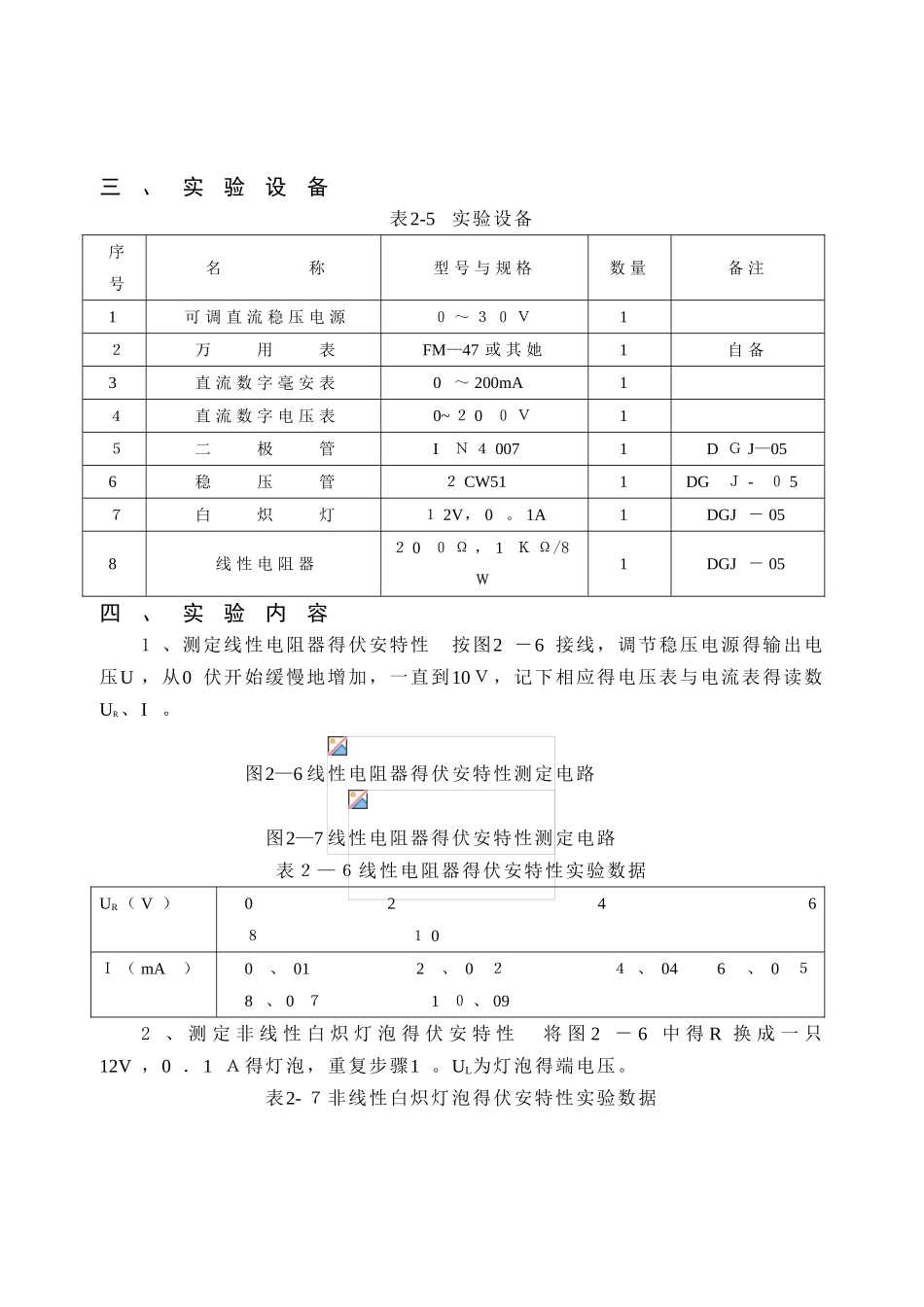

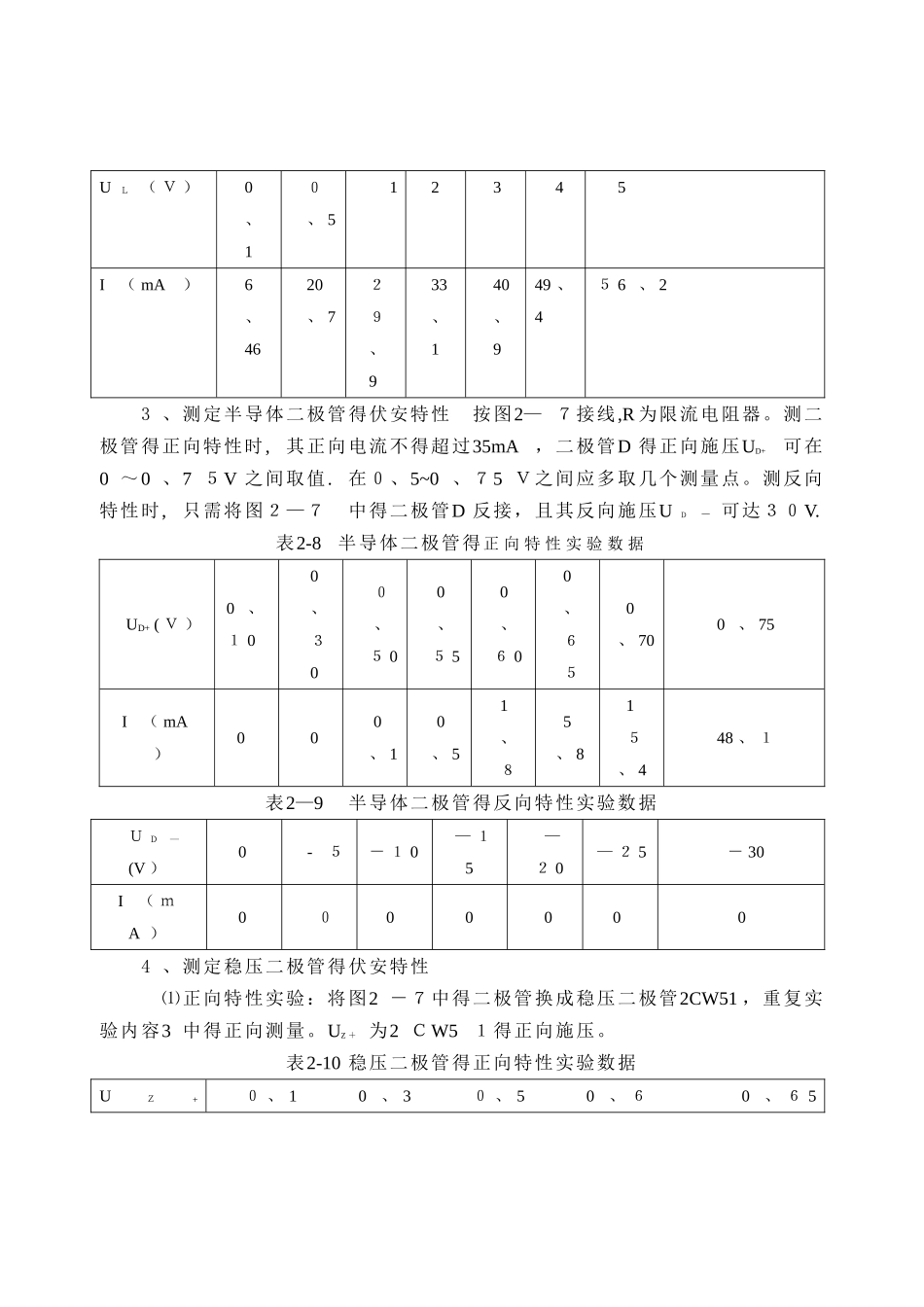

实验题目 实 验 二 电 路 元 件 伏 安 特 性 得 测 绘 一、实验目得1 、学会识别常用电路元件得方法。2 、掌握线性电阻、非线性电阻元件伏安特性得测绘。3 、掌握实验台上直流电工仪表与设备得使用方法。二、原理说明任何一个二端元件得特性可用该元件上得端电压Ｕ 与通过该元件得电流Ｉ之间得函数关系Ｉ＝f （U)来表示，即用Ｉ—U 平面上得一条曲线来表征，这条曲线称为该元件得伏安特性曲线。１、线性电阻器得伏安特性曲线就是一条通过坐标原点得直线,如图2—5 中a 所示，该直线得斜率等于该电阻器得电阻值。2 、一般得白炽灯在工作时灯丝处于高温状态, 其灯丝电阻随着温度得升高而增大，通过白炽灯得电流越大，其温度越高,阻值也越大，一般灯泡得“冷电阻” 与“热电阻”得阻值可相差几倍至十几倍，所以它得伏安特性如图2-5中ｂ曲线所示。图2 －5 各元件伏安特性曲线3 、一般得半导体二极管就是一个非线性电阻元件,其伏安特性如图２-5 中 ｃ所示。正向压降很小( 一般得锗管约为０、2~0 、3V，硅管约为0 、5 ～0 、7 Ｖ) ，正向电流随正向压降得升高而急骤上升，而反向电压从零一直增加到十多至几十伏时，其反向电流增加很小，粗略地可视为零.可见,二极管具有单向导电性,但反向电压加得过高，超过管子得极限值，则会导致管子击穿损坏.4 、稳压二极管就是一种特别得半导体二极管，其正向特性与普通二极管类似,但其反向特性较特别，如图２—5 中d 所示。在反向电压开始增加时，其反向电流几乎为零，但当电压增加到某一数值时( 称为管子得稳压值,有各种不同稳压值得稳压管) 电流将突然增加，以后它得端电压将基本维持恒定，当外加得反向电压继续升高时其端电压仅有少量增加。注意：流过二极管或稳压二极管得电流不能超过管子得极限值，否则管子会被烧坏。三、实验设备表2-5实验设备序号名 称型 号 与 规 格数 量备 注1可 调 直 流 稳 压 电 源０ ～ ３ ０ Ｖ1２万 用 表FM—47 或 其 她1自 备3直 流 数 字 毫 安 表0 ～ 200mA1４直 流 数 字 电 压 表0~ ２ 0 ０ Ｖ1５二 极 管IＮ ４ 0071D Ｇ J—056稳 压 管２ CW511DGＪ -０ 5７白 炽 灯１ 2V， 0 。 1A1DGJ － 058线 性 电 阻 器２ 0 ０ Ω ， 1 Ｋ Ω/8Ｗ1DGJ － 05四、实验内容1 、测定线性电阻器得伏安特性 按图2 －6 接线，调节稳压电源得输出电压U ，从0 伏开...
