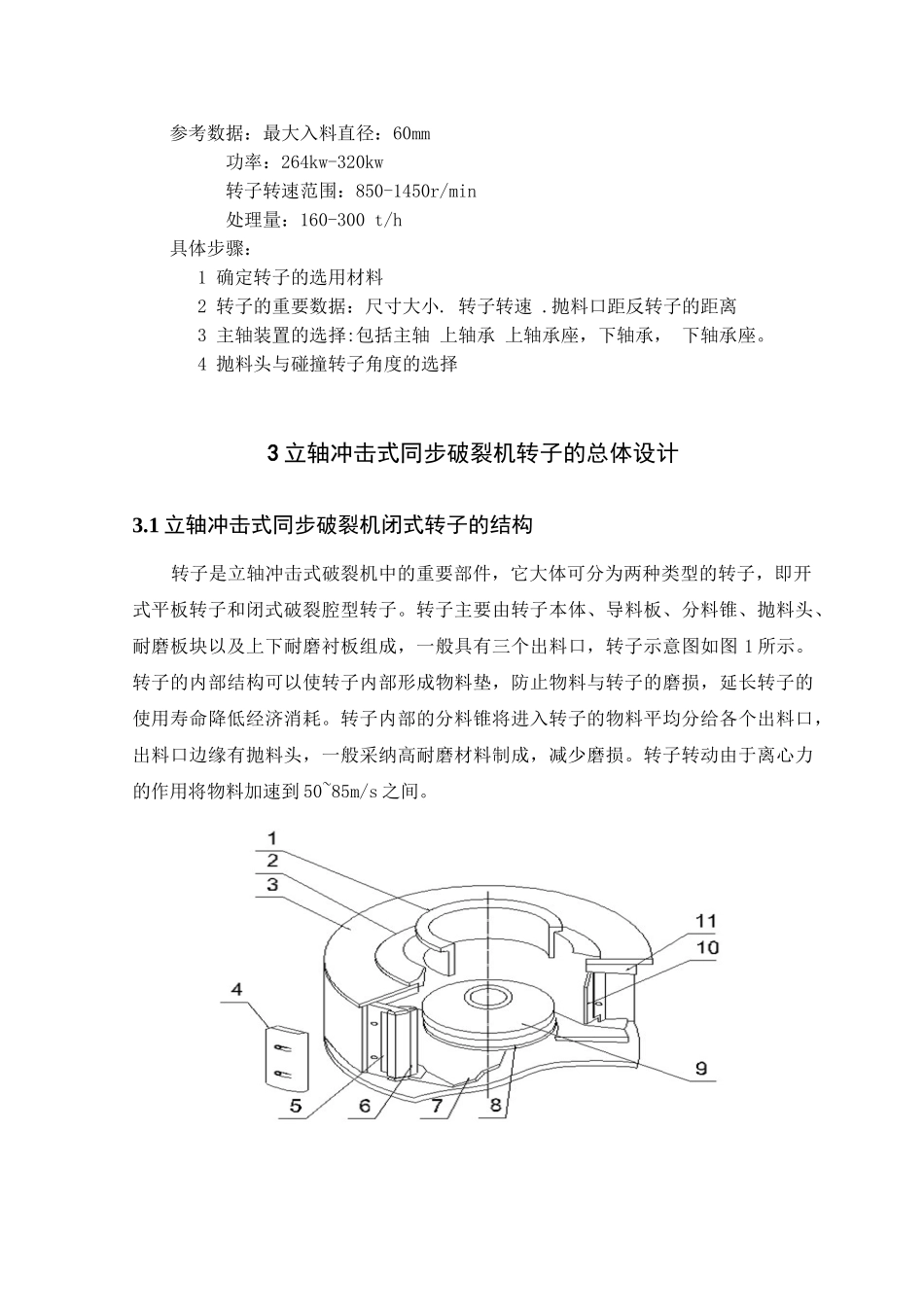

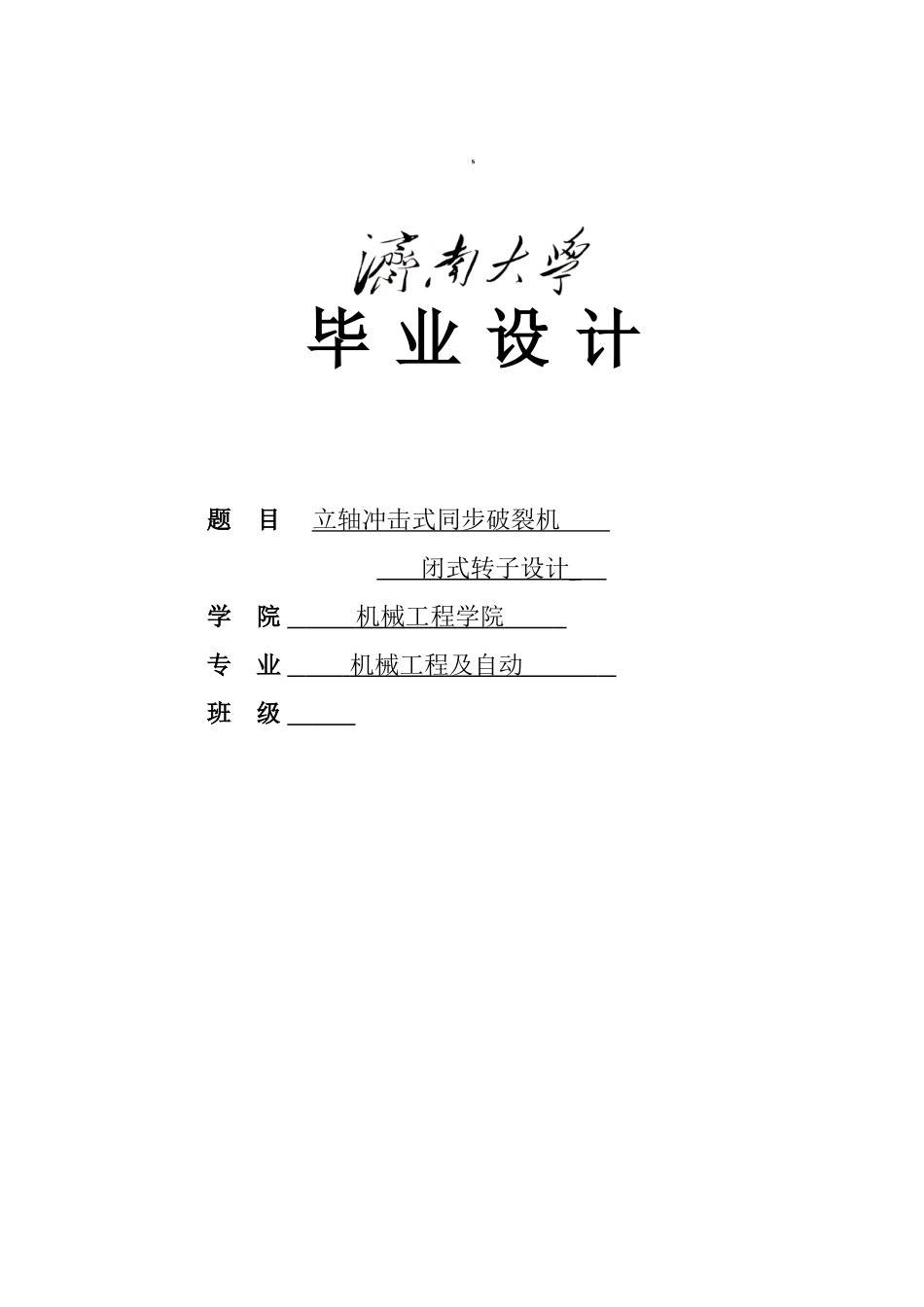

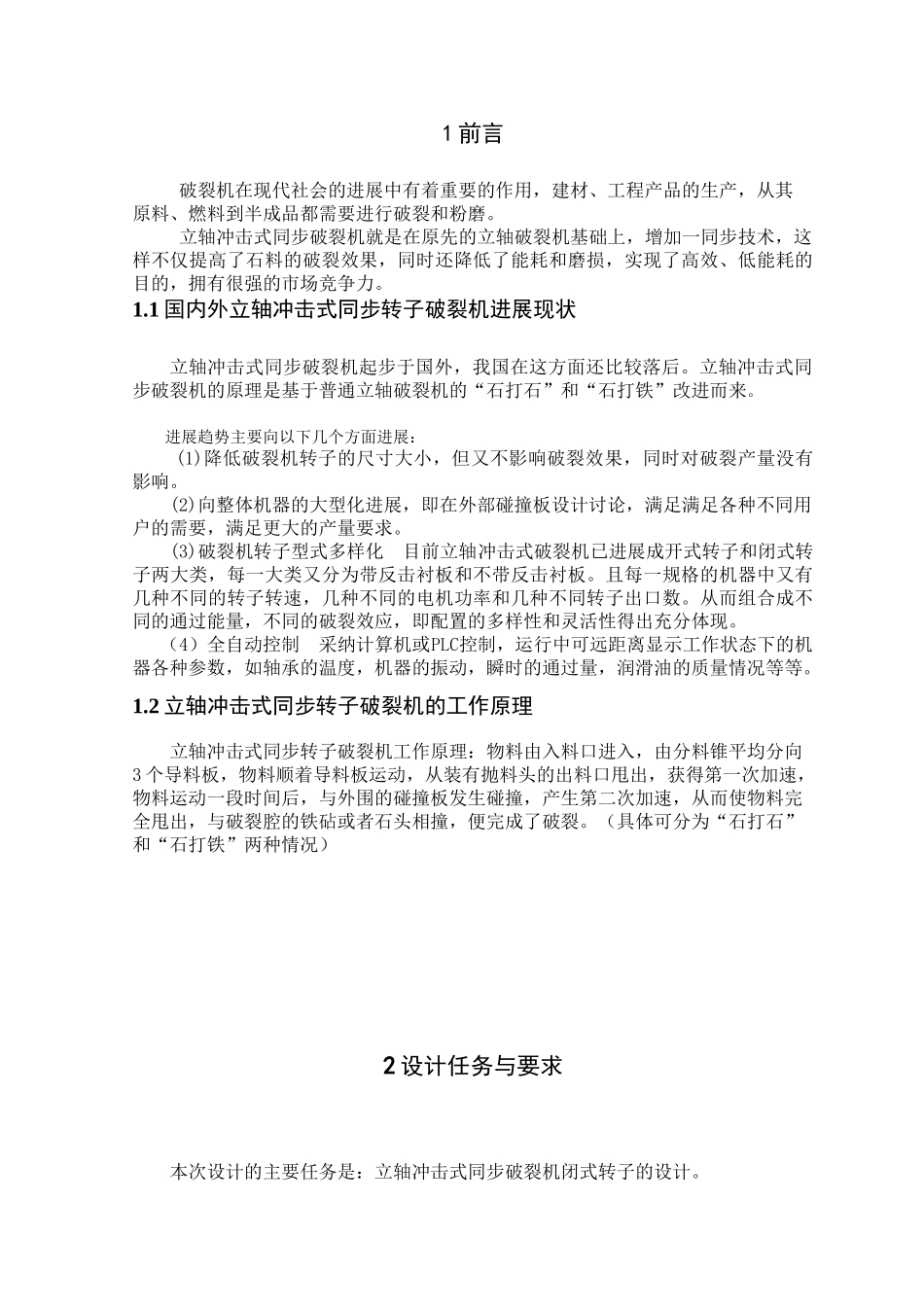

s毕 业 设 计题 目 立轴冲击式同步破裂机 闭式转子设计 学 院 机械工程学院 专 业 机械工程及自动 班 级 1 前言 破裂机在现代社会的进展中有着重要的作用，建材、工程产品的生产，从其原料、燃料到半成品都需要进行破裂和粉磨。 立轴冲击式同步破裂机就是在原先的立轴破裂机基础上，增加一同步技术，这样不仅提高了石料的破裂效果，同时还降低了能耗和磨损，实现了高效、低能耗的目的，拥有很强的市场竞争力。1.1 国内外立轴冲击式同步转子破裂机进展现状立轴冲击式同步破裂机起步于国外，我国在这方面还比较落后。立轴冲击式同步破裂机的原理是基于普通立轴破裂机的“石打石”和“石打铁”改进而来。进展趋势主要向以下几个方面进展： (1)降低破裂机转子的尺寸大小，但又不影响破裂效果，同时对破裂产量没有影响。 (2)向整体机器的大型化进展，即在外部碰撞板设计讨论，满足满足各种不同用户的需要，满足更大的产量要求。 (3)破裂机转子型式多样化 目前立轴冲击式破裂机已进展成开式转子和闭式转子两大类，每一大类又分为带反击衬板和不带反击衬板。且每一规格的机器中又有几种不同的转子转速，几种不同的电机功率和几种不同转子出口数。从而组合成不同的通过能量，不同的破裂效应，即配置的多样性和灵活性得出充分体现。 （4）全自动控制 采纳计算机或PLC控制，运行中可远距离显示工作状态下的机器各种参数，如轴承的温度，机器的振动，瞬时的通过量，润滑油的质量情况等等。1.2 立轴冲击式同步转子破裂机的工作原理立轴冲击式同步转子破裂机工作原理：物料由入料口进入，由分料锥平均分向3 个导料板，物料顺着导料板运动，从装有抛料头的出料口甩出，获得第一次加速，物料运动一段时间后，与外围的碰撞板发生碰撞，产生第二次加速，从而使物料完全甩出，与破裂腔的铁砧或者石头相撞，便完成了破裂。（具体可分为“石打石”和“石打铁”两种情况）2 设计任务与要求 本次设计的主要任务是：立轴冲击式同步破裂机闭式转子的设计。 参考数据：最大入料直径：60mm 功率：264kw-320kw 转子转速范围：850-1450r/min 处理量：160-300 t/h 具体步骤： 1 确定转子的选用材料 2 转子的重要数据：尺寸大小. 转子转速 .抛料口距反转子的距离 3 主轴装置的选择:包括主轴 上轴承 上轴承座，下轴承， 下轴承座。 4 抛料头与碰撞转子角度的选择 3 立轴冲击式同步破裂机转子的总体设计3.1 立轴冲击式同步破裂...
