立轴冲击式同步破碎机开式转子设计本科学位论文

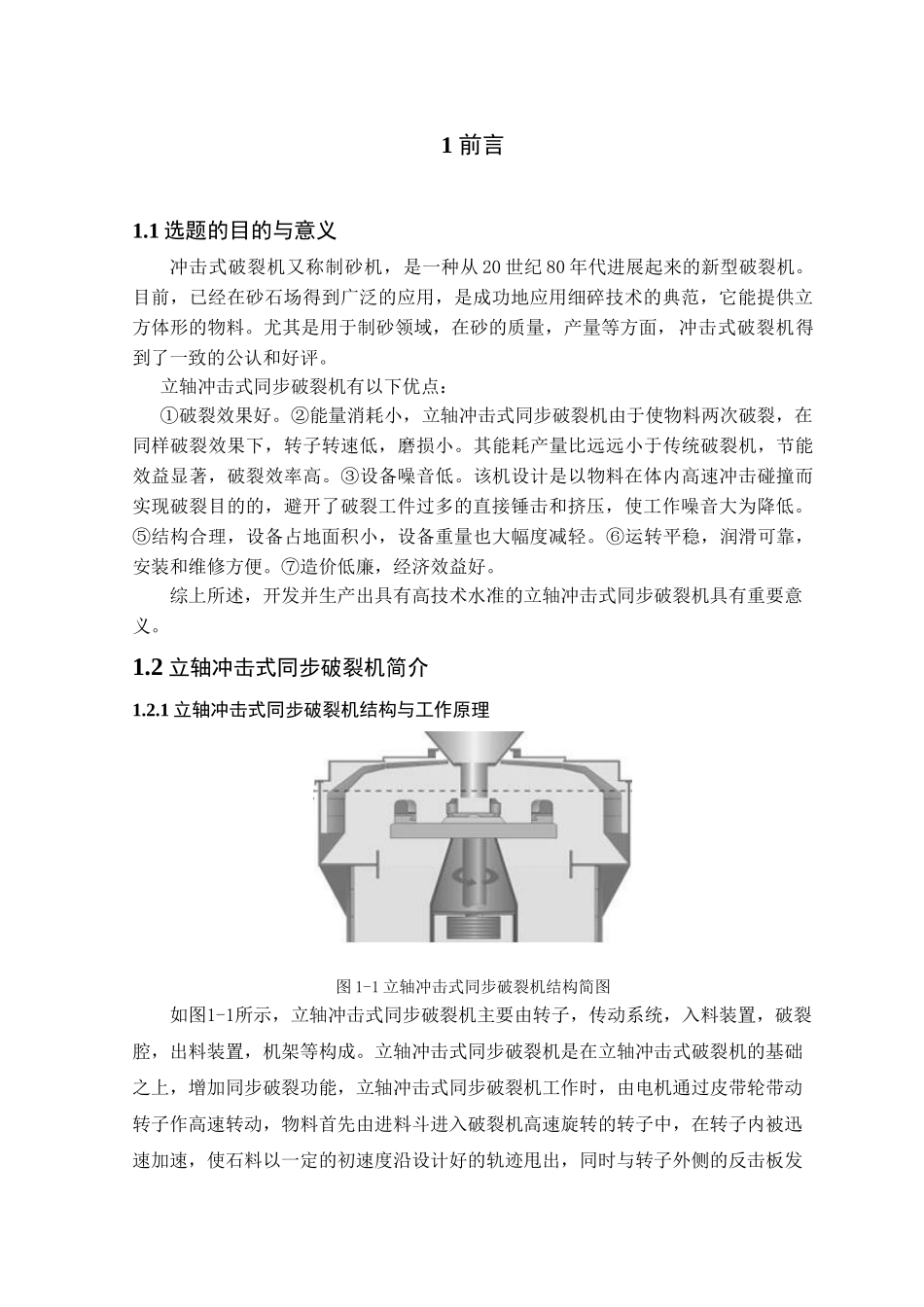

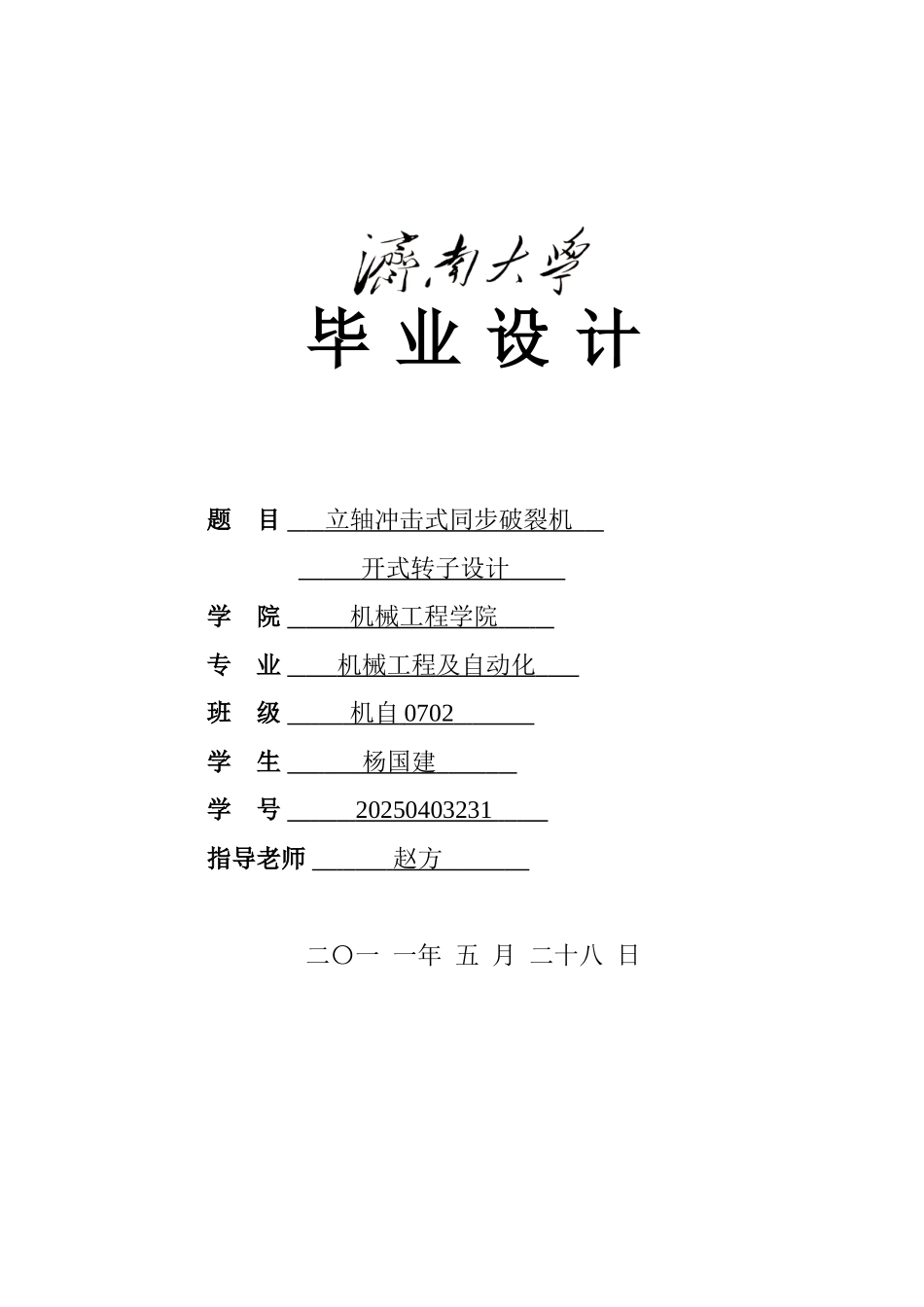

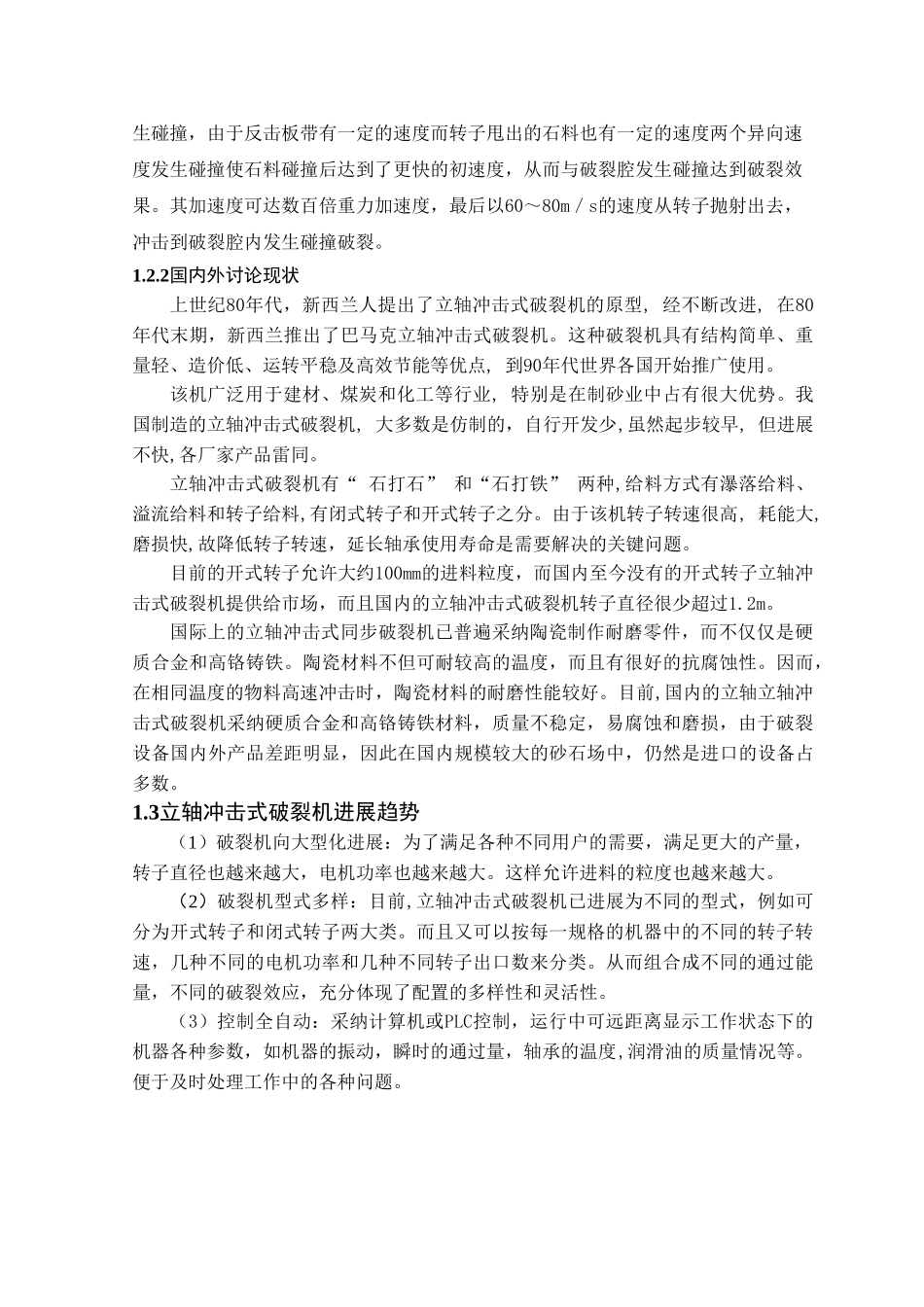

毕 业 设 计题 目 立轴冲击式同步破裂机 开式转子设计 学 院 机械工程学院 专 业 机械工程及自动化 班 级 机自 0702 学 生 杨国建 学 号 20250403231 指导老师 赵方 二〇一 一年 五 月 二十八 日1 前言1.1 选题的目的与意义冲击式破裂机又称制砂机，是一种从 20 世纪 80 年代进展起来的新型破裂机。目前，已经在砂石场得到广泛的应用，是成功地应用细碎技术的典范，它能提供立方体形的物料。尤其是用于制砂领域，在砂的质量，产量等方面，冲击式破裂机得到了一致的公认和好评。立轴冲击式同步破裂机有以下优点：①破裂效果好。②能量消耗小，立轴冲击式同步破裂机由于使物料两次破裂，在同样破裂效果下，转子转速低，磨损小。其能耗产量比远远小于传统破裂机，节能效益显著，破裂效率高。③设备噪音低。该机设计是以物料在体内高速冲击碰撞而实现破裂目的的，避开了破裂工件过多的直接锤击和挤压，使工作噪音大为降低。⑤结构合理，设备占地面积小，设备重量也大幅度减轻。⑥运转平稳，润滑可靠，安装和维修方便。⑦造价低廉，经济效益好。综上所述，开发并生产出具有高技术水准的立轴冲击式同步破裂机具有重要意义。1.2 立轴冲击式同步破裂机简介1.2.1 立轴冲击式同步破裂机结构与工作原理图 1-1 立轴冲击式同步破裂机结构简图如图1-1所示，立轴冲击式同步破裂机主要由转子，传动系统，入料装置，破裂腔，出料装置，机架等构成。立轴冲击式同步破裂机是在立轴冲击式破裂机的基础之上，增加同步破裂功能，立轴冲击式同步破裂机工作时，由电机通过皮带轮带动转子作高速转动，物料首先由进料斗进入破裂机高速旋转的转子中，在转子内被迅速加速，使石料以一定的初速度沿设计好的轨迹甩出，同时与转子外侧的反击板发生碰撞，由于反击板带有一定的速度而转子甩出的石料也有一定的速度两个异向速度发生碰撞使石料碰撞后达到了更快的初速度，从而与破裂腔发生碰撞达到破裂效果。其加速度可达数百倍重力加速度，最后以60～80m／s的速度从转子抛射出去，冲击到破裂腔内发生碰撞破裂。1.2.2国内外讨论现状上世纪80年代，新西兰人提出了立轴冲击式破裂机的原型, 经不断改进, 在80 年代末期，新西兰推出了巴马克立轴冲击式破裂机。这种破裂机具有结构简单、重量轻、造价低、运转平稳及高效节能等优点, 到90年代世界各国开始推广使用。该机广泛用于建材、煤炭和化工等行业, 特别是在制砂业中占有很大优势。我国制...
