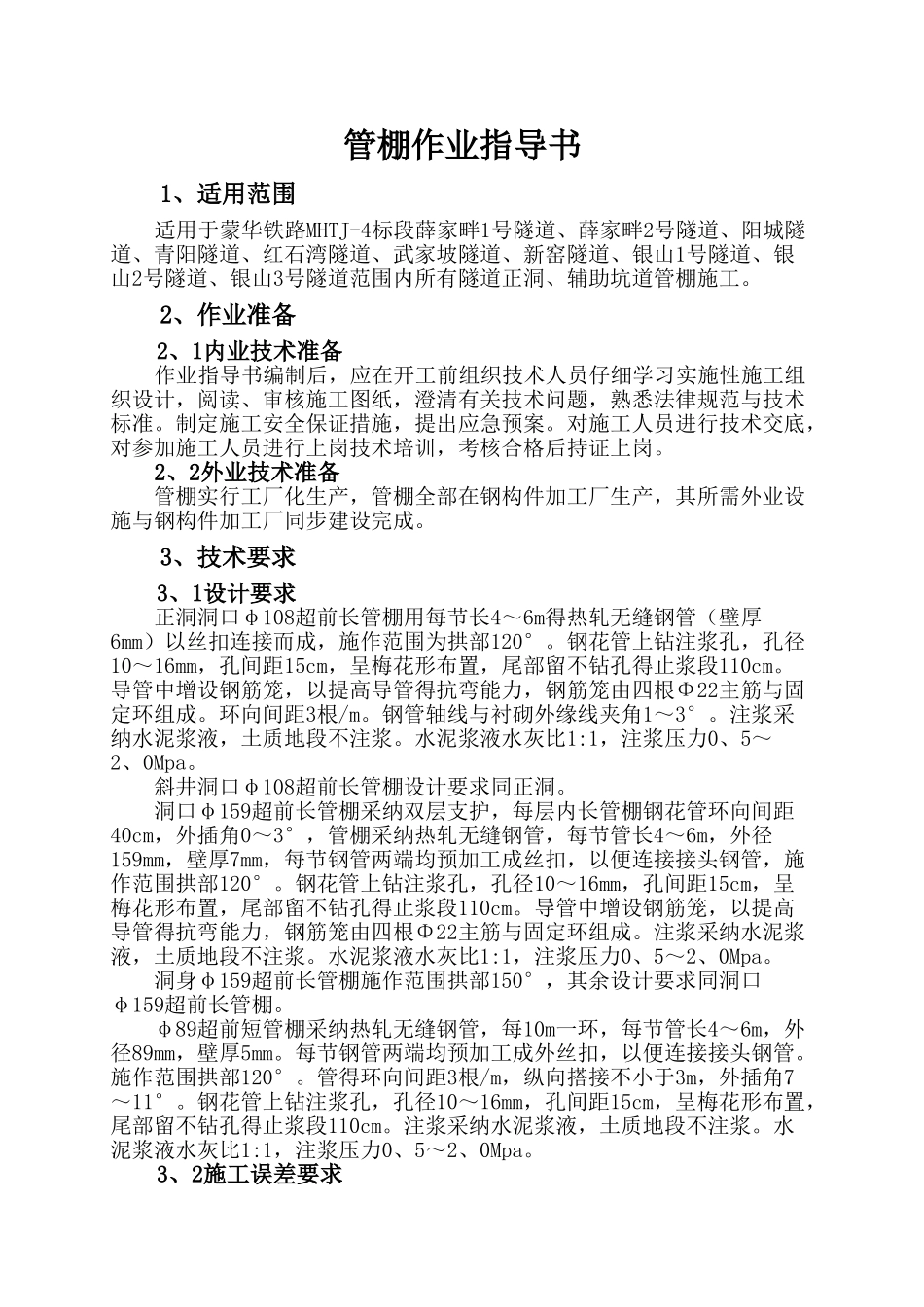

管棚作业指导书1、适用范围适用于蒙华铁路MHTJ-4标段薛家畔1号隧道、薛家畔2号隧道、阳城隧道、青阳隧道、红石湾隧道、武家坡隧道、新窑隧道、银山1号隧道、银山2号隧道、银山3号隧道范围内所有隧道正洞、辅助坑道管棚施工。2、作业准备2、1内业技术准备作业指导书编制后，应在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范与技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗技术培训，考核合格后持证上岗。2、2外业技术准备管棚实行工厂化生产，管棚全部在钢构件加工厂生产，其所需外业设施与钢构件加工厂同步建设完成。3、技术要求3、1设计要求正洞洞口φ108超前长管棚用每节长4～6m得热轧无缝钢管（壁厚6mm）以丝扣连接而成，施作范围为拱部120°。钢花管上钻注浆孔，孔径10～16mm，孔间距15cm，呈梅花形布置，尾部留不钻孔得止浆段110cm。导管中增设钢筋笼，以提高导管得抗弯能力，钢筋笼由四根Φ22主筋与固定环组成。环向间距3根/m。钢管轴线与衬砌外缘线夹角1～3°。注浆采纳水泥浆液，土质地段不注浆。水泥浆液水灰比1:1，注浆压力0、5～2、0Mpa。斜井洞口φ108超前长管棚设计要求同正洞。洞口φ159超前长管棚采纳双层支护，每层内长管棚钢花管环向间距40cm，外插角0～3°，管棚采纳热轧无缝钢管，每节管长4～6m，外径159mm，壁厚7mm，每节钢管两端均预加工成丝扣，以便连接接头钢管，施作范围拱部120°。钢花管上钻注浆孔，孔径10～16mm，孔间距15cm，呈梅花形布置，尾部留不钻孔得止浆段110cm。导管中增设钢筋笼，以提高导管得抗弯能力，钢筋笼由四根Φ22主筋与固定环组成。注浆采纳水泥浆液，土质地段不注浆。水泥浆液水灰比1:1，注浆压力0、5～2、0Mpa。洞身φ159超前长管棚施作范围拱部150°，其余设计要求同洞口φ159超前长管棚。φ89超前短管棚采纳热轧无缝钢管，每10m一环，每节管长4～6m，外径89mm，壁厚5mm。每节钢管两端均预加工成外丝扣，以便连接接头钢管。施作范围拱部120°。管得环向间距3根/m，纵向搭接不小于3m，外插角7～11°。钢花管上钻注浆孔，孔径10～16mm，孔间距15cm，呈梅花形布置，尾部留不钻孔得止浆段110cm。注浆采纳水泥浆液，土质地段不注浆。水泥浆液水灰比1:1，注浆压力0、5～2、0Mpa。3、2施工误差要求径向不大于20cm，隧道纵向误差同一断面接头数量不大于50％，相邻钢管得接头至少错开1m。4、施工...
