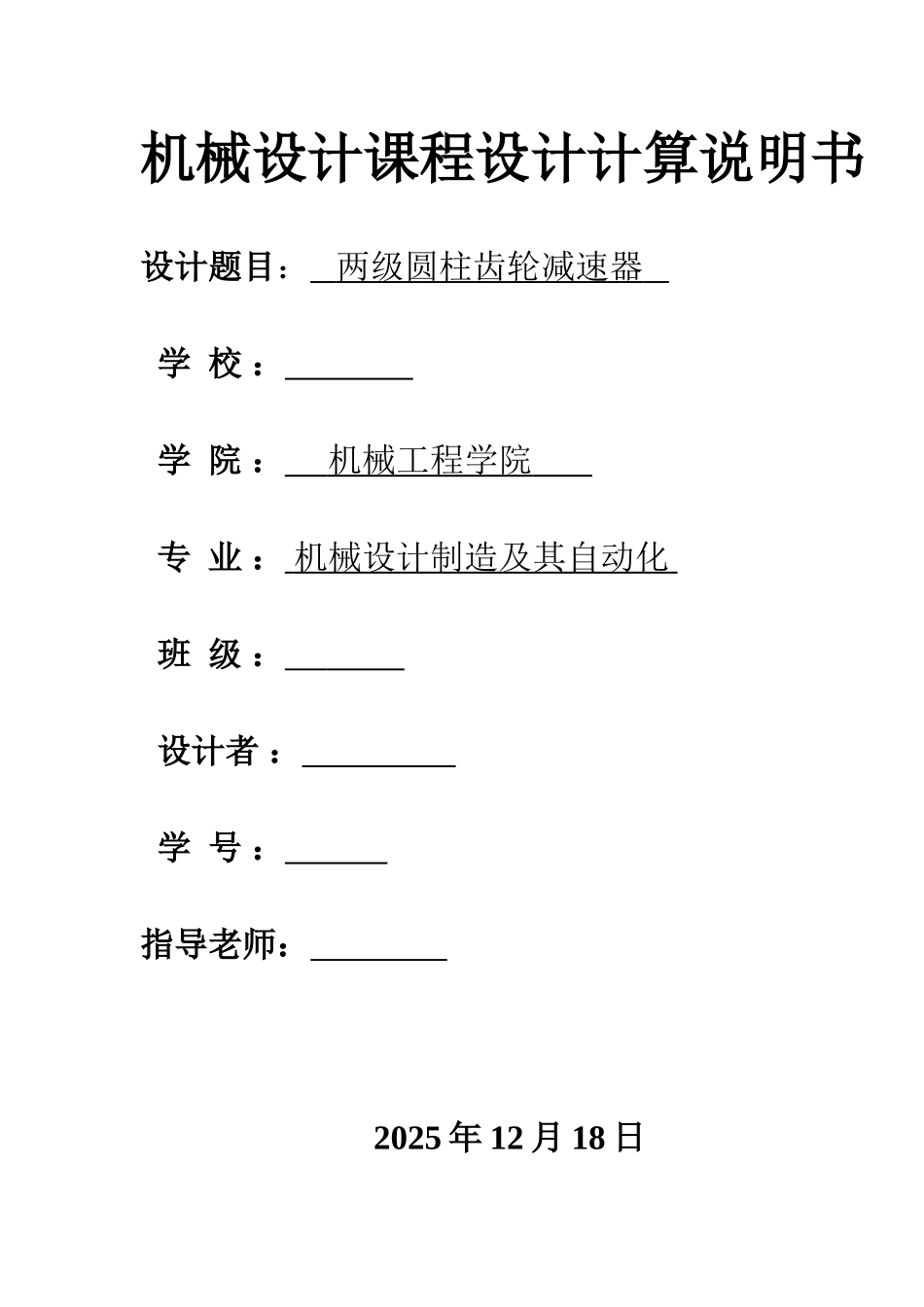

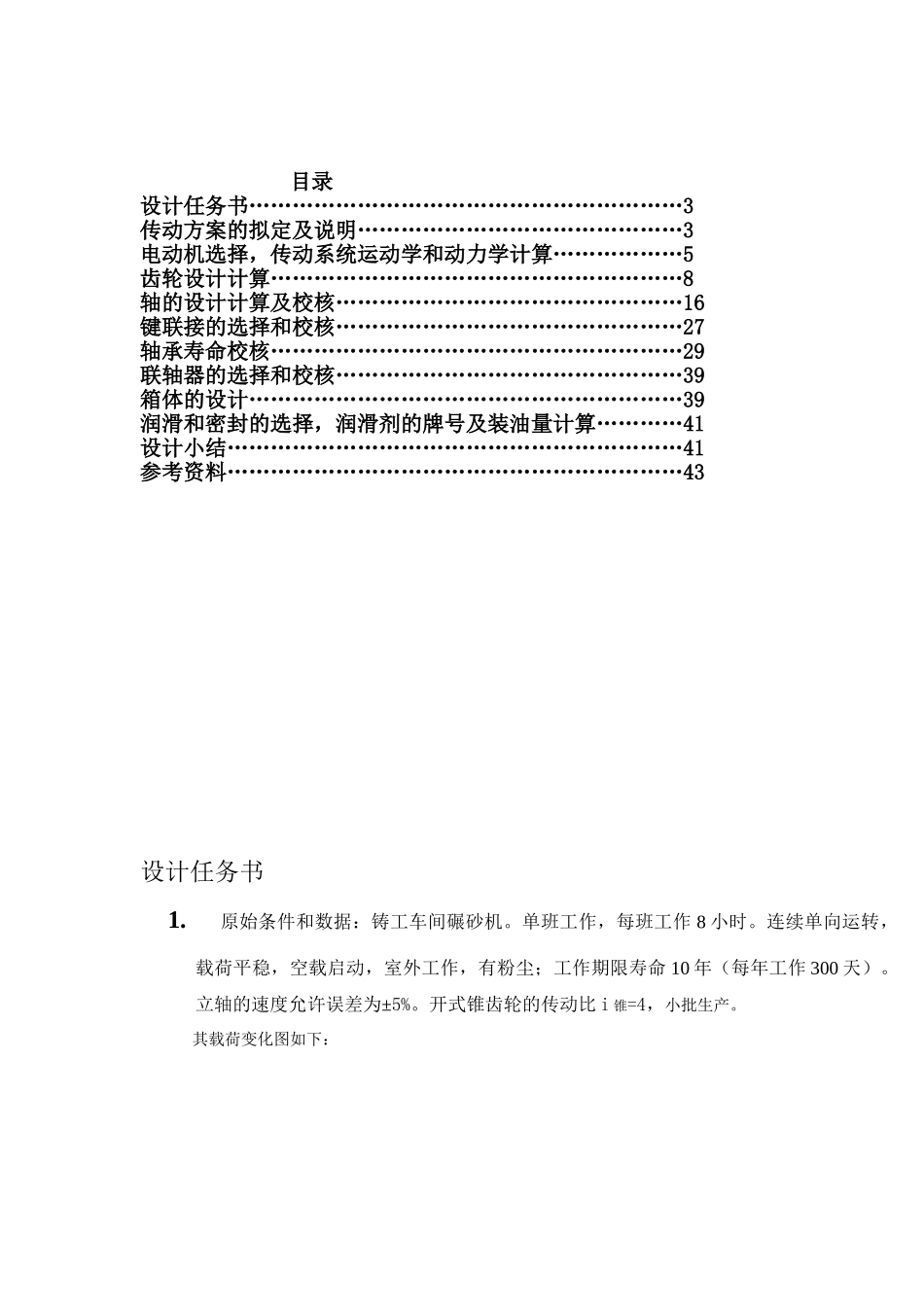

机械设计课程设计计算说明书设计题目： 两级圆柱齿轮减速器 学 校 ： 学 院 ： 机械工程学院 专 业 ： 机械设计制造及其自动化 班 级 ： 设计者 ： 学 号 ： 指导老师： 2025 年 12 月 18 日目录设计任务书……………………………………………………3传动方案的拟定及说明………………………………………3电动机选择，传动系统运动学和动力学计算………………5齿轮设计计算…………………………………………………8轴的设计计算及校核…………………………………………16键联接的选择和校核…………………………………………27轴承寿命校核…………………………………………………29联轴器的选择和校核…………………………………………39箱体的设计……………………………………………………39润滑和密封的选择，润滑剂的牌号及装油量计算…………41设计小结………………………………………………………41参考资料………………………………………………………43设计任务书1. 原始条件和数据：铸工车间碾砂机。单班工作，每班工作 8 小时。连续单向运转，载荷平稳，空载启动，室外工作，有粉尘；工作期限寿命 10 年（每年工作 300 天）。立轴的速度允许误差为±5%。开式锥齿轮的传动比 i 锥=4，小批生产。其载荷变化图如下：2. 立轴工作所需转矩：950N·m，立轴转速：36r/min3. 方案4.传动方案的拟定和说明 由题目所知传动机构类型为：两级圆柱齿轮减速器。故只要对本传动机构进行分析论证。本传动机构的特点是：共三根轴，每根轴直径依次增大，利用圆柱齿轮进行传动，载荷变动很小。设计内容计算及说明结果（二） 电动机的选择1.电机类型2.确定电动机容量图 1 轴与齿轮的编号选用 Y 系笼型三相异步沟通电动机（IP44）（1）立轴输出功率（2）电动机输出功率传动装置的总效率 η==0.79104—圆柱齿轮传动 0.97 —开式圆锥齿轮传动 0.93 — 滚动轴承 0.98 —弹性联轴器 0.99各轴间传递效率：==0.99 ==0.9506==0.9506 ==0.9702==0.9114电动机输出功率（3）电动机额定功率选择=3.58KWη=0.791041 传动装置总传动比2 分配各级传动比1. 各轴转速查机械设计手册，选（4）.确定电动机转速查课程设计手册表 2-1 得两级圆柱齿轮传动比范围为 i=9~36电机的转速范围=i**=1296~5184可选同步转速为 1500或 1000的电机，现就两种电机方案进行比较，列表如下：表 1方案电动机型号额 定功 率kw电...
