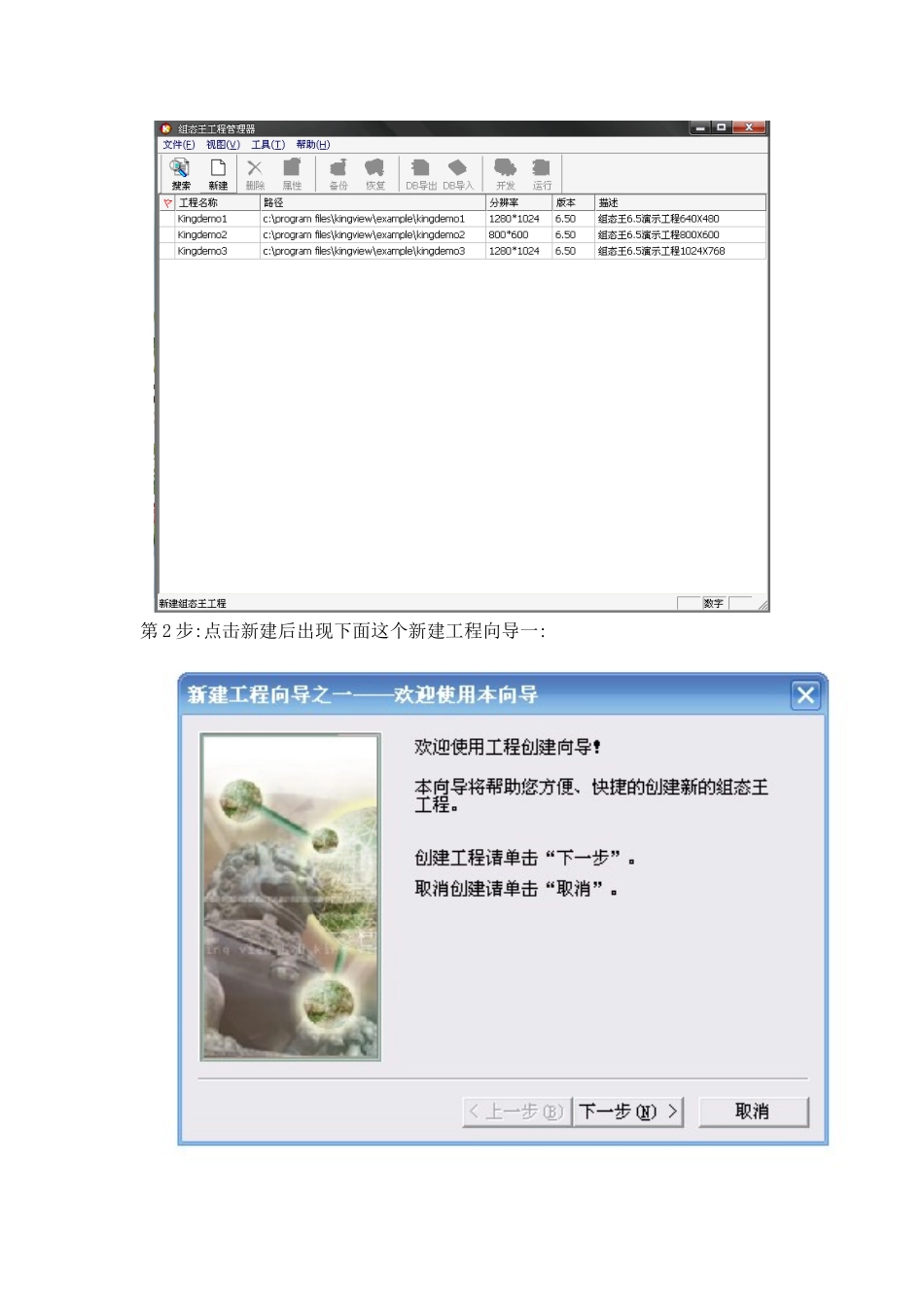

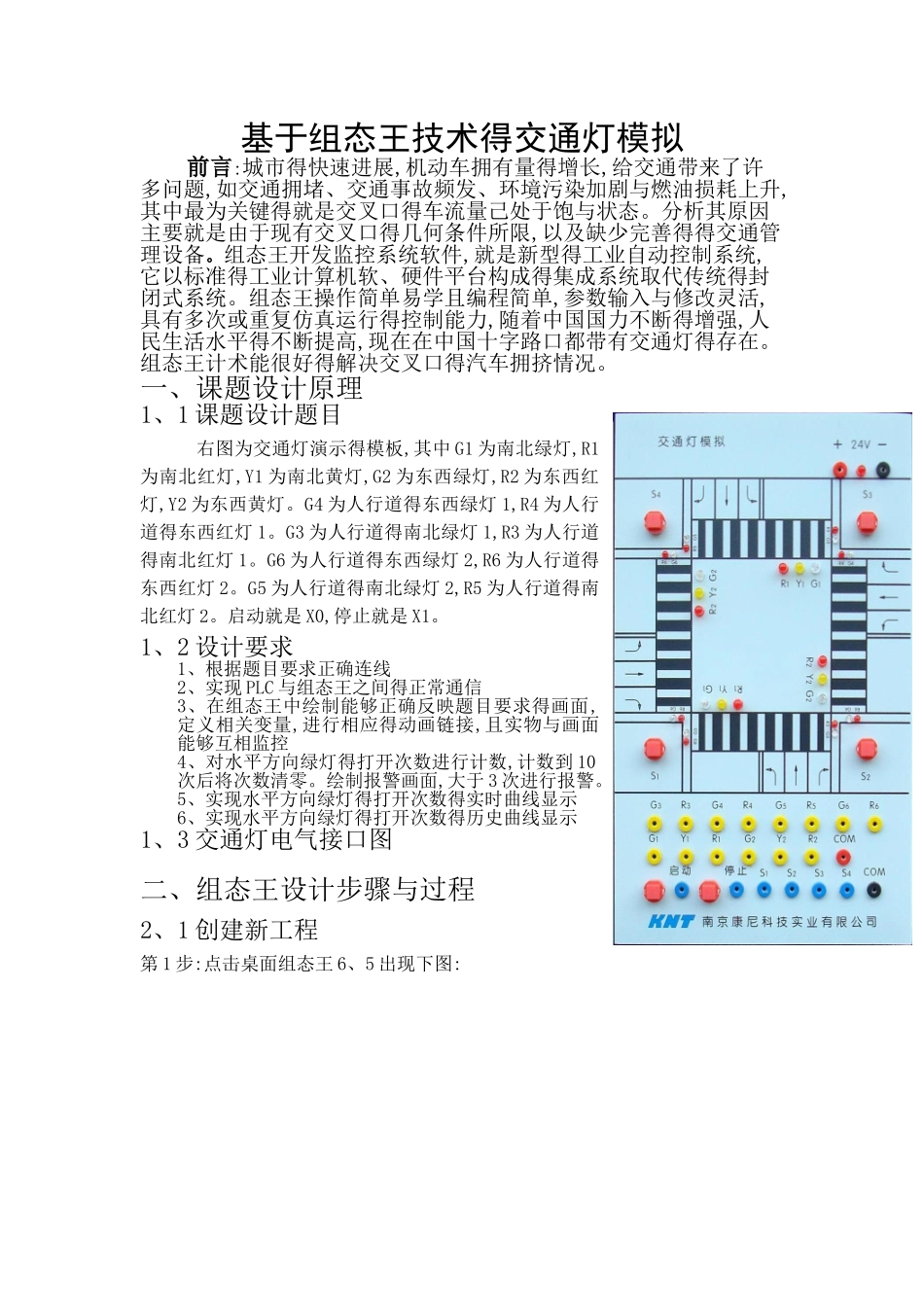

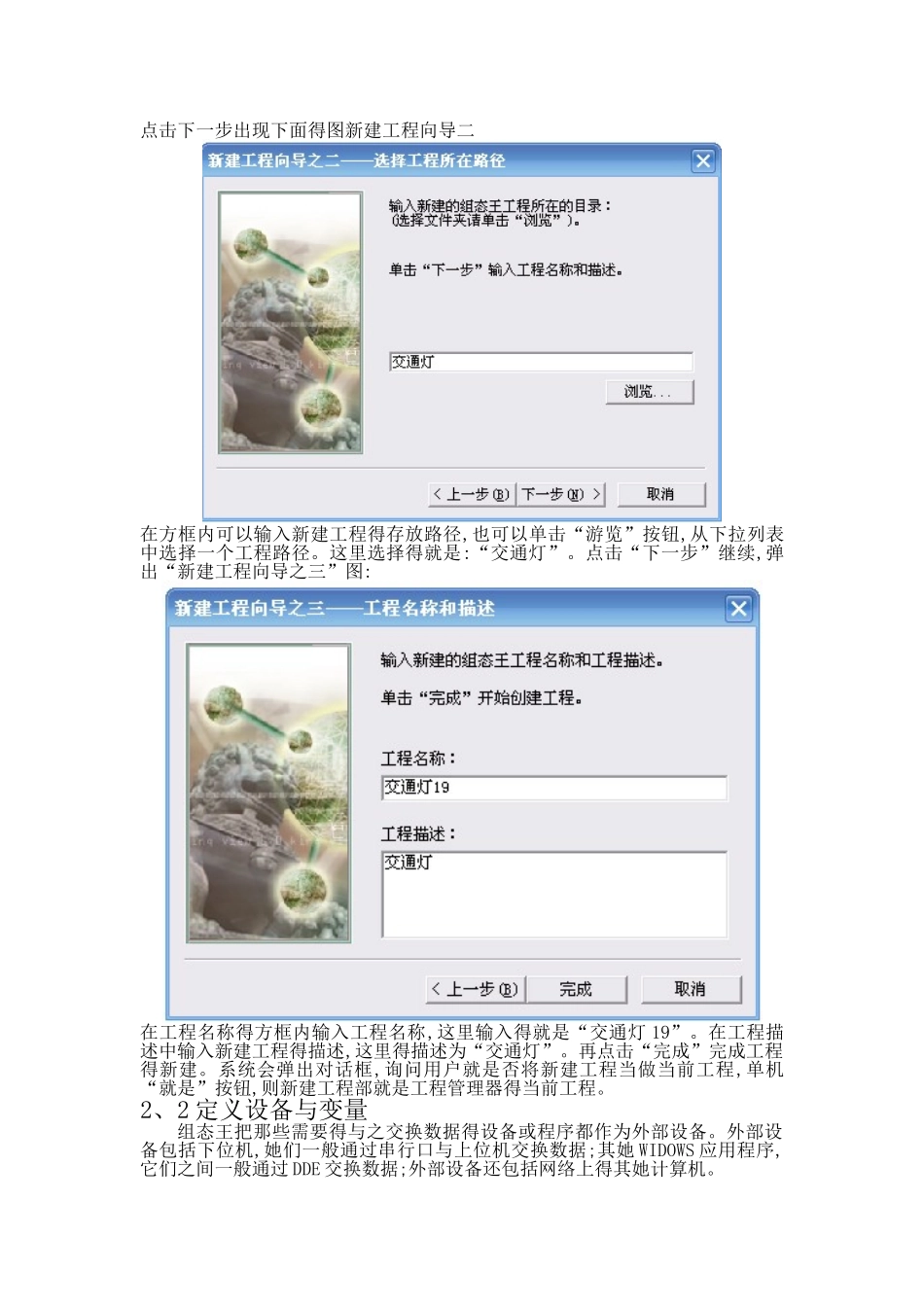

基于组态王技术得交通灯模拟前言:城市得快速进展,机动车拥有量得增长,给交通带来了许多问题,如交通拥堵、交通事故频发、环境污染加剧与燃油损耗上升,其中最为关键得就是交叉口得车流量己处于饱与状态。分析其原因主要就是由于现有交叉口得几何条件所限,以及缺少完善得得交通管理设备。组态王开发监控系统软件,就是新型得工业自动控制系统,它以标准得工业计算机软、硬件平台构成得集成系统取代传统得封闭式系统。组态王操作简单易学且编程简单,参数输入与修改灵活,具有多次或重复仿真运行得控制能力,随着中国国力不断得增强,人民生活水平得不断提高,现在在中国十字路口都带有交通灯得存在。组态王计术能很好得解决交叉口得汽车拥挤情况。一、课题设计原理1、1 课题设计题目 右图为交通灯演示得模板,其中 G1 为南北绿灯,R1为南北红灯,Y1 为南北黄灯,G2 为东西绿灯,R2 为东西红灯,Y2 为东西黄灯。G4 为人行道得东西绿灯 1,R4 为人行道得东西红灯 1。G3 为人行道得南北绿灯 1,R3 为人行道得南北红灯 1。G6 为人行道得东西绿灯 2,R6 为人行道得东西红灯 2。G5 为人行道得南北绿灯 2,R5 为人行道得南北红灯 2。启动就是 X0,停止就是 X1。1、2 设计要求1、根据题目要求正确连线2、实现 PLC 与组态王之间得正常通信3、在组态王中绘制能够正确反映题目要求得画面,定义相关变量,进行相应得动画链接,且实物与画面能够互相监控4、对水平方向绿灯得打开次数进行计数,计数到 10次后将次数清零。绘制报警画面,大于 3 次进行报警。5、实现水平方向绿灯得打开次数得实时曲线显示6、实现水平方向绿灯得打开次数得历史曲线显示1、3 交通灯电气接口图二、组态王设计步骤与过程2、1 创建新工程第 1 步:点击桌面组态王 6、5 出现下图:第 2 步:点击新建后出现下面这个新建工程向导一:点击下一步出现下面得图新建工程向导二在方框内可以输入新建工程得存放路径,也可以单击“游览”按钮,从下拉列表中选择一个工程路径。这里选择得就是:“交通灯”。点击“下一步”继续,弹出“新建工程向导之三”图:在工程名称得方框内输入工程名称,这里输入得就是“交通灯 19”。在工程描述中输入新建工程得描述,这里得描述为“交通灯”。再点击“完成”完成工程得新建。系统会弹出对话框,询问用户就是否将新建工程当做当前工程,单机“就是”按钮,则新建工程部就是工程管理器得当前工程。2、2 定义设备与变量组态王把那些需要得与之交换数据得设备...
