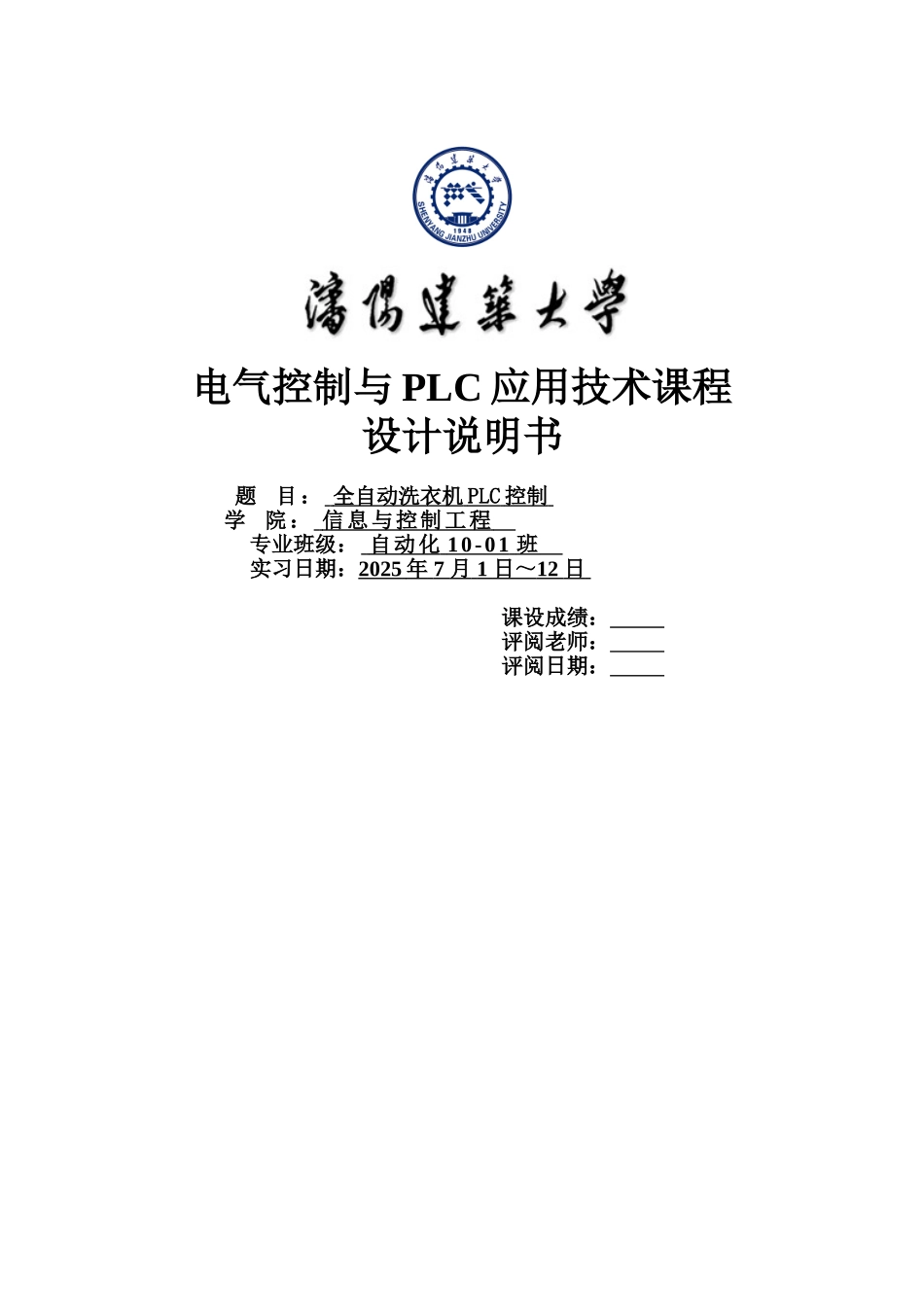

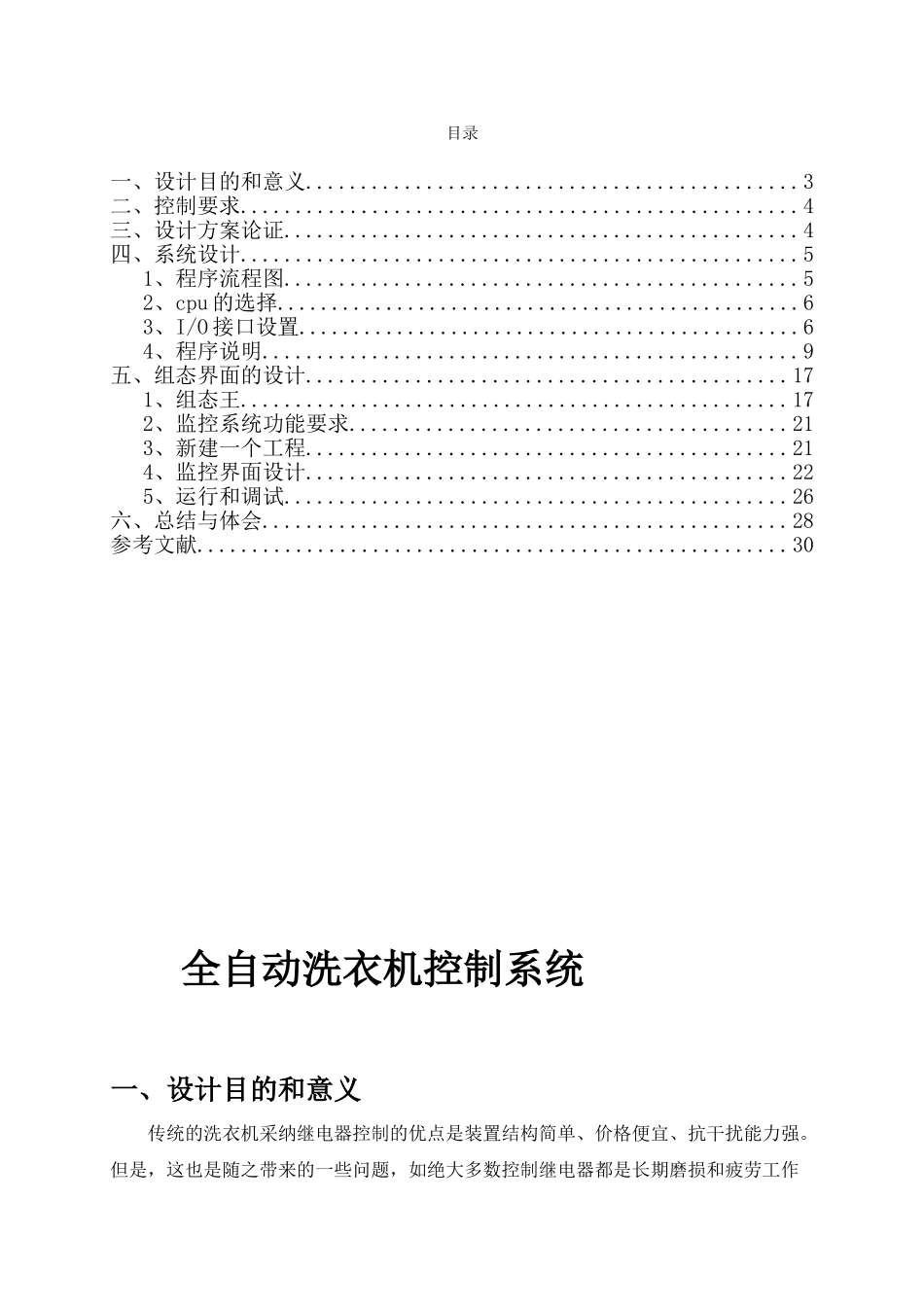

电气控制与 PLC 应用技术课程设计说明书 题 目： 全自动洗衣机 PLC 控制 学 院： 信息与控制工程 专业班级： 自动化 10-01 班 实习日期：2025 年 7 月 1 日～ 12 日 课设成绩： 评阅老师： 评阅日期： 目录一、设计目的和意义.............................................3二、控制要求...................................................4三、设计方案论证...............................................4四、系统设计...................................................51、程序流程图...............................................52、cpu 的选择................................................63、I/O 接口设置..............................................64、程序说明.................................................9五、组态界面的设计............................................171、组态王..................................................172、监控系统功能要求........................................213、新建一个工程............................................214、监控界面设计............................................225、运行和调试..............................................26六、总结与体会................................................28参考文献......................................................30 全自动洗衣机控制系统 一、设计目的和意义传统的洗衣机采纳继电器控制的优点是装置结构简单、价格便宜、抗干扰能力强。但是，这也是随之带来的一些问题，如绝大多数控制继电器都是长期磨损和疲劳工作条件下进行的，容易损坏，而且继电器的触点容易产生电弧，甚至会熔在一起产生误操作，引起严重的后果。在全负荷运载的情况下，大的继电器将产生大量的热及噪声，同时也消耗了大量的电能。并且继电器控制系统必须是手工接线、安装，假如有简单的改动，也需要花费大量时间及人力和物力去改制、安装和调试。这种电路接线多，只适用于小型的控制电路。采纳 PLC 控制比继电器控制好的多，我们采纳 PLC 来控制。 （1） 可靠性高，抗干扰能力强，高可靠性是电气控制设备的关键性能。PLC 由于采纳现代大规模集成电路技术，采纳严格的生产工艺制造，内部电路实行了先进的抗干扰技术，具有很高的可靠性。（2） 配套齐全，功能完善，适用性...
