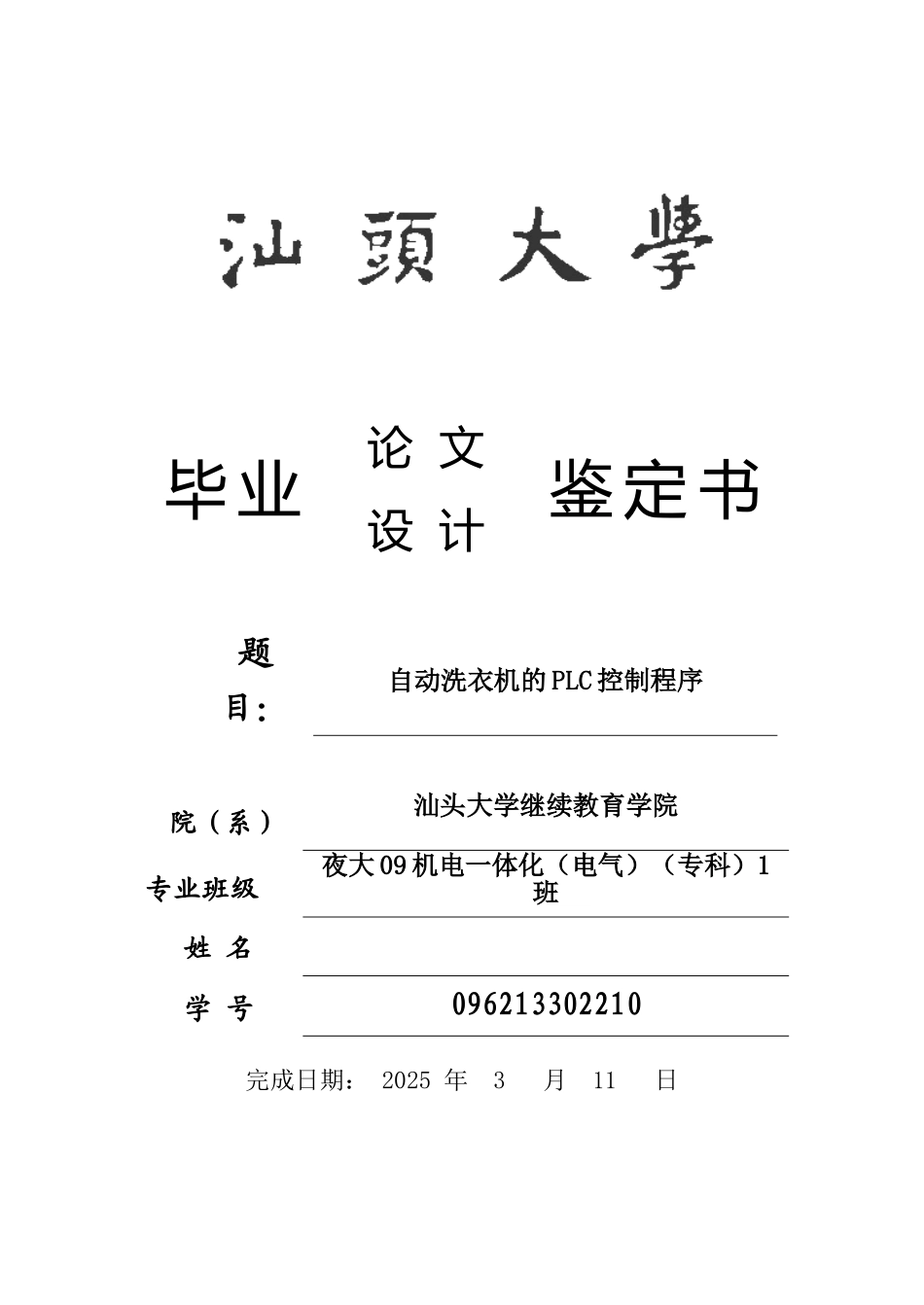

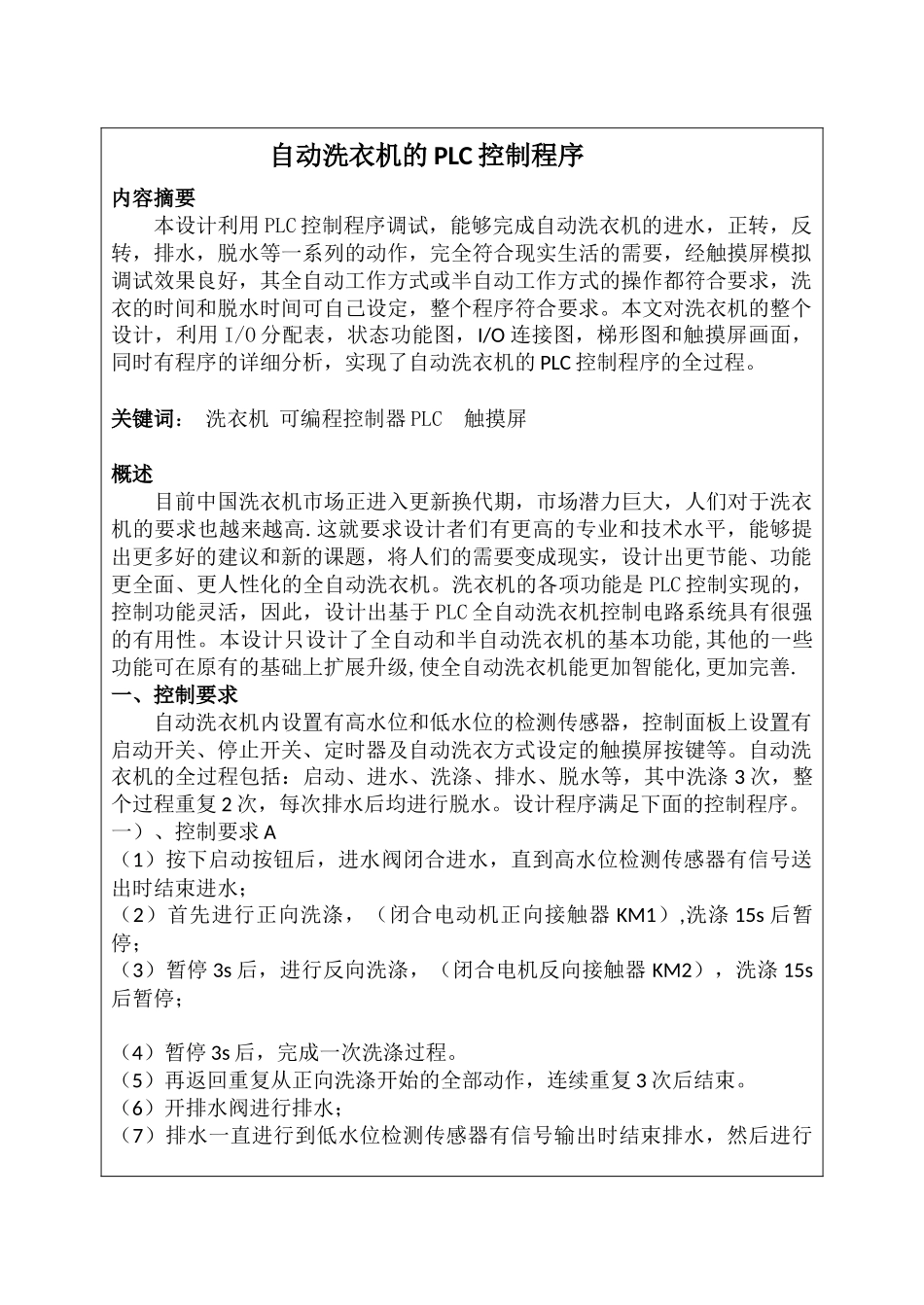

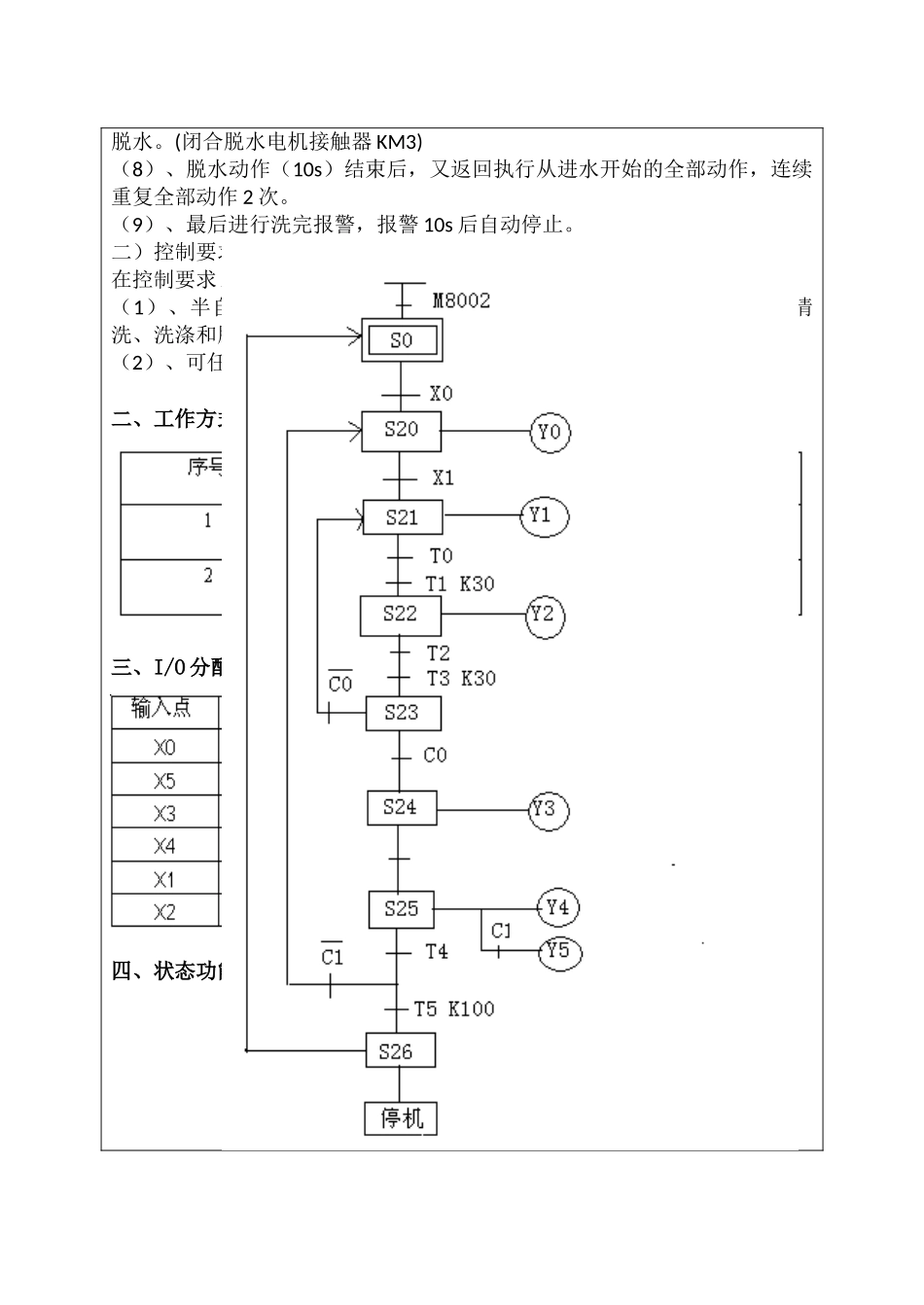

毕 业论 文鉴 定 书设 计题目：自动洗衣机的 PLC 控制程序 院（系）汕头大学继续教育学院专业班级夜大 09 机电一体化（电气）（专科）1班姓 名 学 号096213302210完成日期： 2025 年 3 月 11 日自动洗衣机的 PLC 控制程序内容摘要本设计利用 PLC 控制程序调试，能够完成自动洗衣机的进水，正转，反转，排水，脱水等一系列的动作，完全符合现实生活的需要，经触摸屏模拟调试效果良好，其全自动工作方式或半自动工作方式的操作都符合要求，洗衣的时间和脱水时间可自己设定，整个程序符合要求。本文对洗衣机的整个设计，利用 I/O 分配表，状态功能图，I/O 连接图，梯形图和触摸屏画面，同时有程序的详细分析，实现了自动洗衣机的 PLC 控制程序的全过程。关键词： 洗衣机 可编程控制器 PLC 触摸屏概述目前中国洗衣机市场正进入更新换代期，市场潜力巨大，人们对于洗衣机的要求也越来越高.这就要求设计者们有更高的专业和技术水平，能够提出更多好的建议和新的课题，将人们的需要变成现实，设计出更节能、功能更全面、更人性化的全自动洗衣机。洗衣机的各项功能是 PLC 控制实现的，控制功能灵活，因此，设计出基于 PLC 全自动洗衣机控制电路系统具有很强的有用性。本设计只设计了全自动和半自动洗衣机的基本功能,其他的一些功能可在原有的基础上扩展升级,使全自动洗衣机能更加智能化,更加完善.一、控制要求自动洗衣机内设置有高水位和低水位的检测传感器，控制面板上设置有启动开关、停止开关、定时器及自动洗衣方式设定的触摸屏按键等。自动洗衣机的全过程包括：启动、进水、洗涤、排水、脱水等，其中洗涤 3 次，整个过程重复 2 次，每次排水后均进行脱水。设计程序满足下面的控制程序。一）、控制要求 A（1）按下启动按钮后，进水阀闭合进水，直到高水位检测传感器有信号送出时结束进水；（2）首先进行正向洗涤，（闭合电动机正向接触器 KM1）,洗涤 15s 后暂停；（3）暂停 3s 后，进行反向洗涤，（闭合电机反向接触器 KM2），洗涤 15s后暂停；（4）暂停 3s 后，完成一次洗涤过程。（5）再返回重复从正向洗涤开始的全部动作，连续重复 3 次后结束。（6）开排水阀进行排水；（7）排水一直进行到低水位检测传感器有信号输出时结束排水，然后进行脱水。(闭合脱水电机接触器 KM3)（8）、脱水动作（10s）结束后，又返回执行从进水开始的全部动作，连续重复全部动作 2 次。（9）、最后进行洗完报警，...
