节能灯原理图和维修

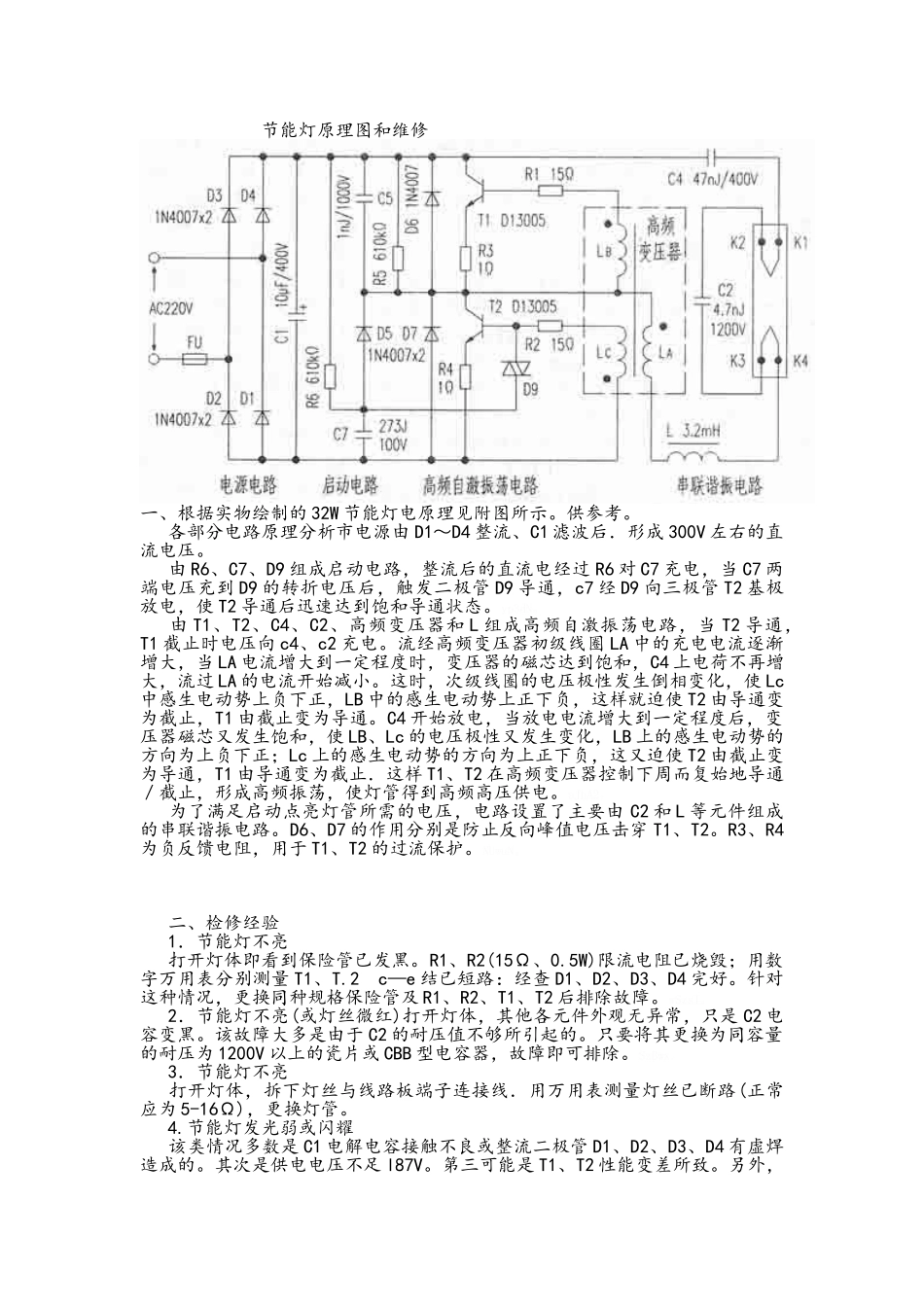

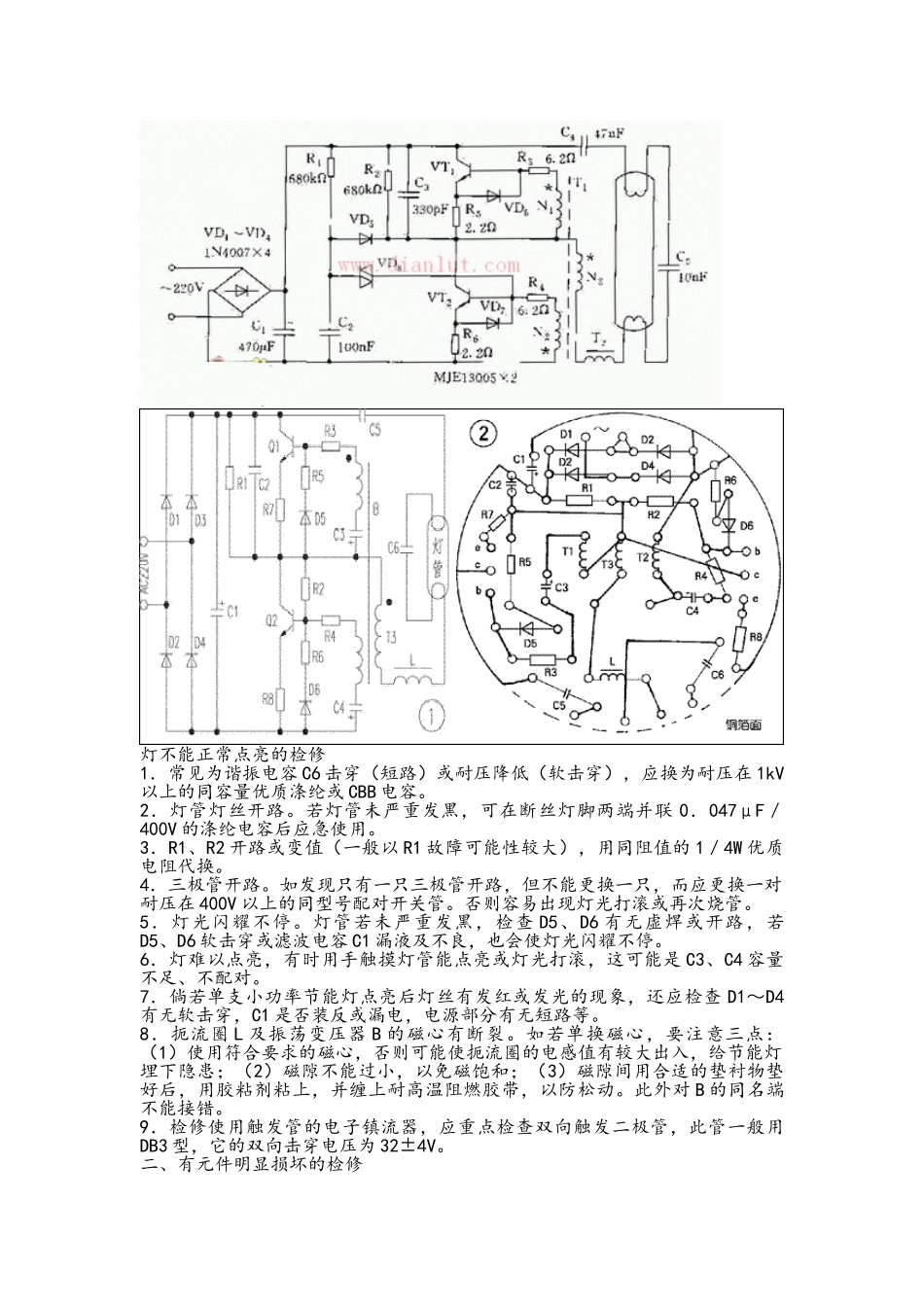

节能灯原理图和维修一、根据实物绘制的 32W 节能灯电原理见附图所示。供参考。 各部分电路原理分析市电源由 D1～D4 整流、C1 滤波后．形成 300V 左右的直流电压。 由 R6、C7、D9 组成启动电路，整流后的直流电经过 R6 对 C7 充电，当 C7 两端电压充到 D9 的转折电压后，触发二极管 D9 导通，c7 经 D9 向三极管 T2 基极放电，使 T2 导通后迅速达到饱和导通状态。yp3dN。 由 T1、T2、C4、C2、高频变压器和 L 组成高频自激振荡电路，当 T2 导通，T1 截止时电压向 c4、c2 充电。流经高频变压器初级线圈 LA 中的充电电流逐渐增大，当 LA 电流增大到一定程度时，变压器的磁芯达到饱和，C4 上电荷不再增大，流过 LA 的电流开始减小。这时，次级线圈的电压极性发生倒相变化，使 Lc中感生电动势上负下正，LB 中的感生电动势上正下负，这样就迫使 T2 由导通变为截止，T1 由截止变为导通。C4 开始放电，当放电电流增大到一定程度后，变压器磁芯又发生饱和，使 LB、Lc 的电压极性又发生变化，LB 上的感生电动势的方向为上负下正；Lc 上的感生电动势的方向为上正下负，这又迫使 T2 由截止变为导通，T1 由导通变为截止．这样 T1、T2 在高频变压器控制下周而复始地导通／截止，形成高频振荡，使灯管得到高频高压供电。aJhA2。 为了满足启动点亮灯管所需的电压，电路设置了主要由 C2 和 L 等元件组成的串联谐振电路。D6、D7 的作用分别是防止反向峰值电压击穿 T1、T2。R3、R4为负反馈电阻，用于 T1、T2 的过流保护。NUwuN。 二、检修经验 1．节能灯不亮 打开灯体即看到保险管已发黑。R1、R2(15Ω、0.5W)限流电阻已烧毁；用数字万用表分别测量 T1、T.2 c—e 结已短路：经查 D1、D2、D3、D4 完好。针对这种情况，更换同种规格保险管及 R1、R2、T1、T2 后排除故障。wSzsI。 2．节能灯不亮(或灯丝微红)打开灯体，其他各元件外观无异常，只是 C2 电容变黑。该故障大多是由于 C2 的耐压值不够所引起的。只要将其更换为同容量的耐压为 1200V 以上的瓷片或 CBB 型电容器，故障即可排除。SzBwx。 3．节能灯不亮 打开灯体，拆下灯丝与线路板端子连接线．用万用表测量灯丝已断路(正常应为 5-16Ω)，更换灯管。 4.节能灯发光弱或闪耀 该类情况多数是 C1 电解电容接触不良或整流二极管 D1、D2、D3、D4 有虚焊造成的。其次是供电电压不足 l87V。第三可能是 T1、T2 性能变差...
