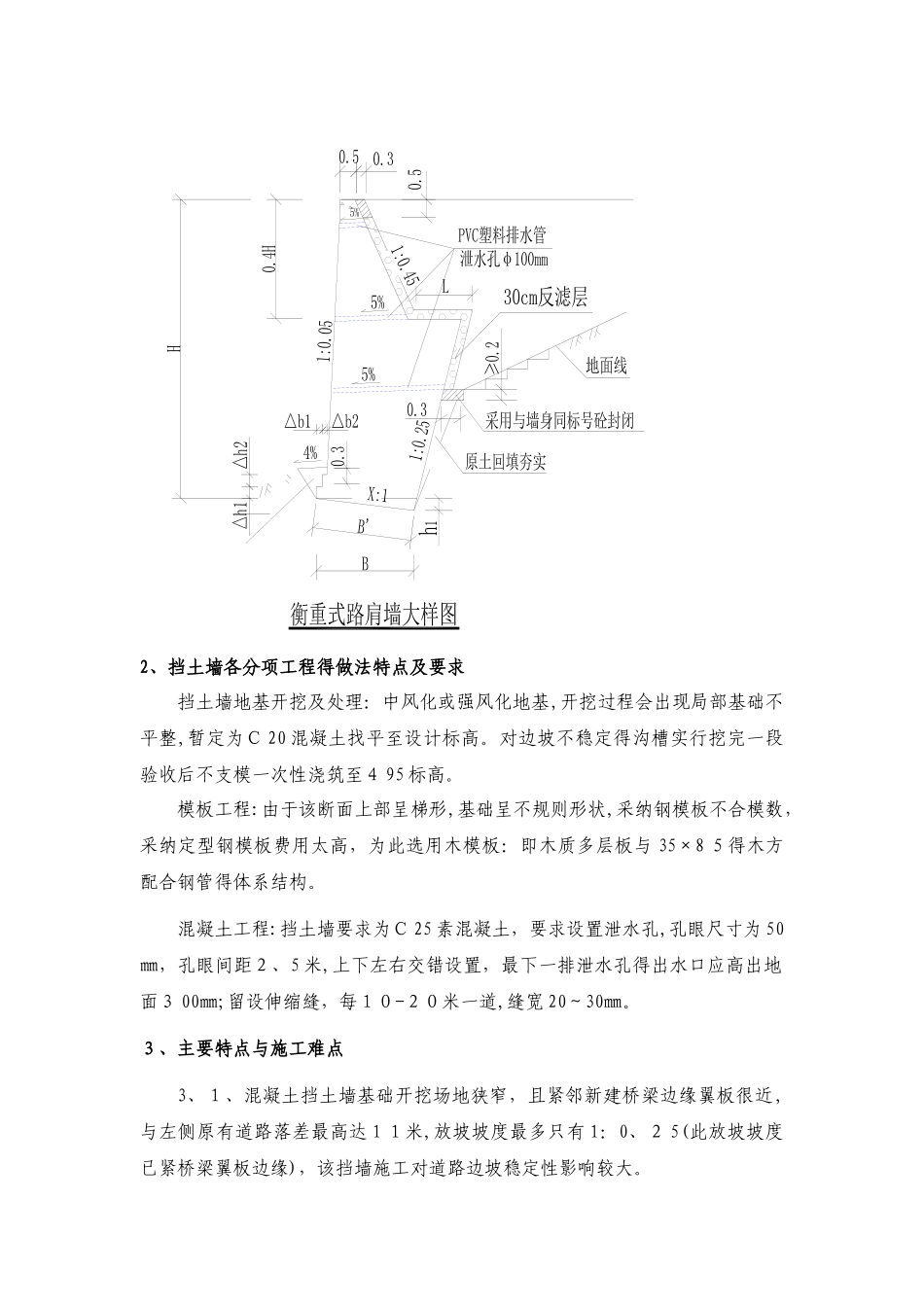

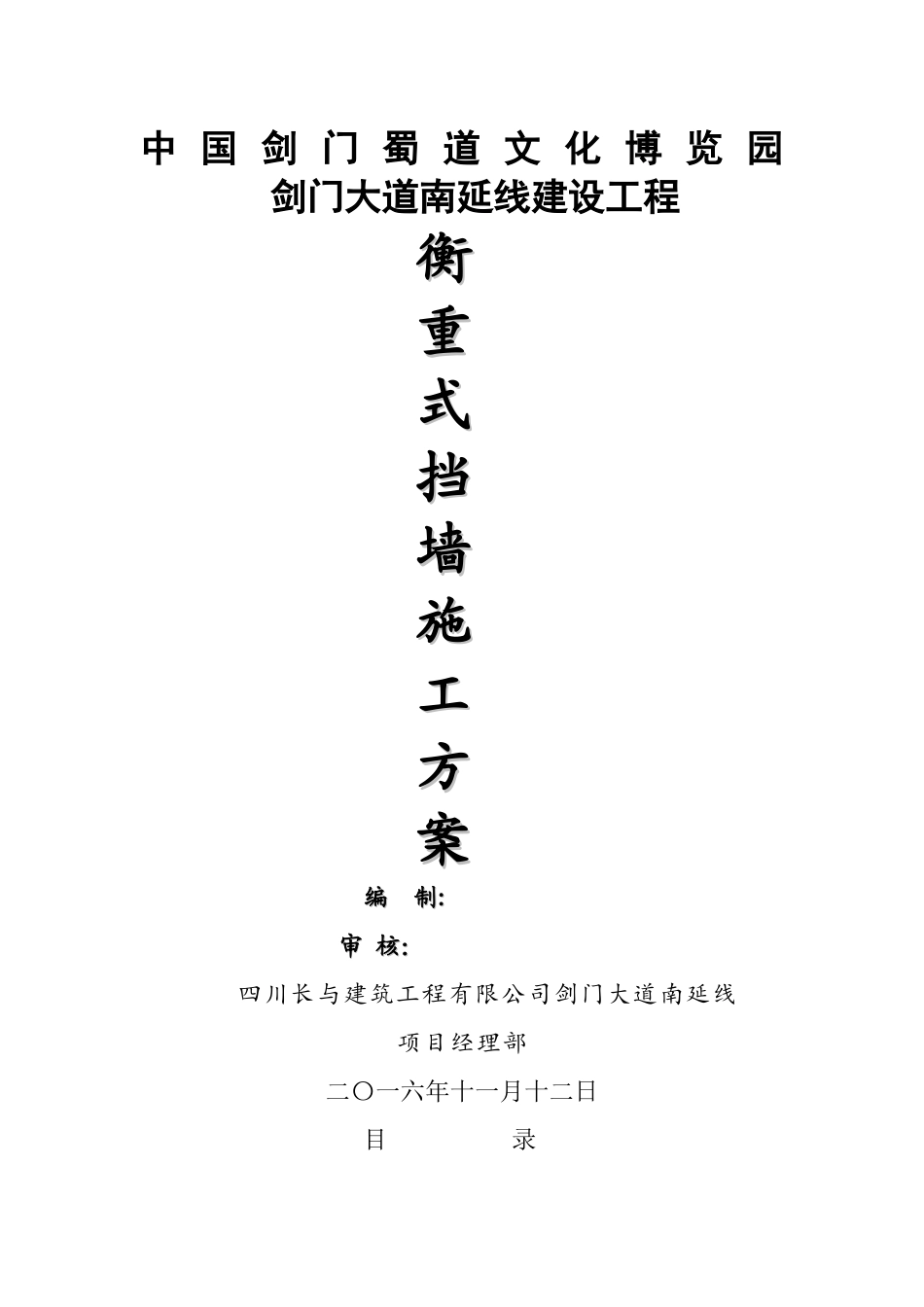

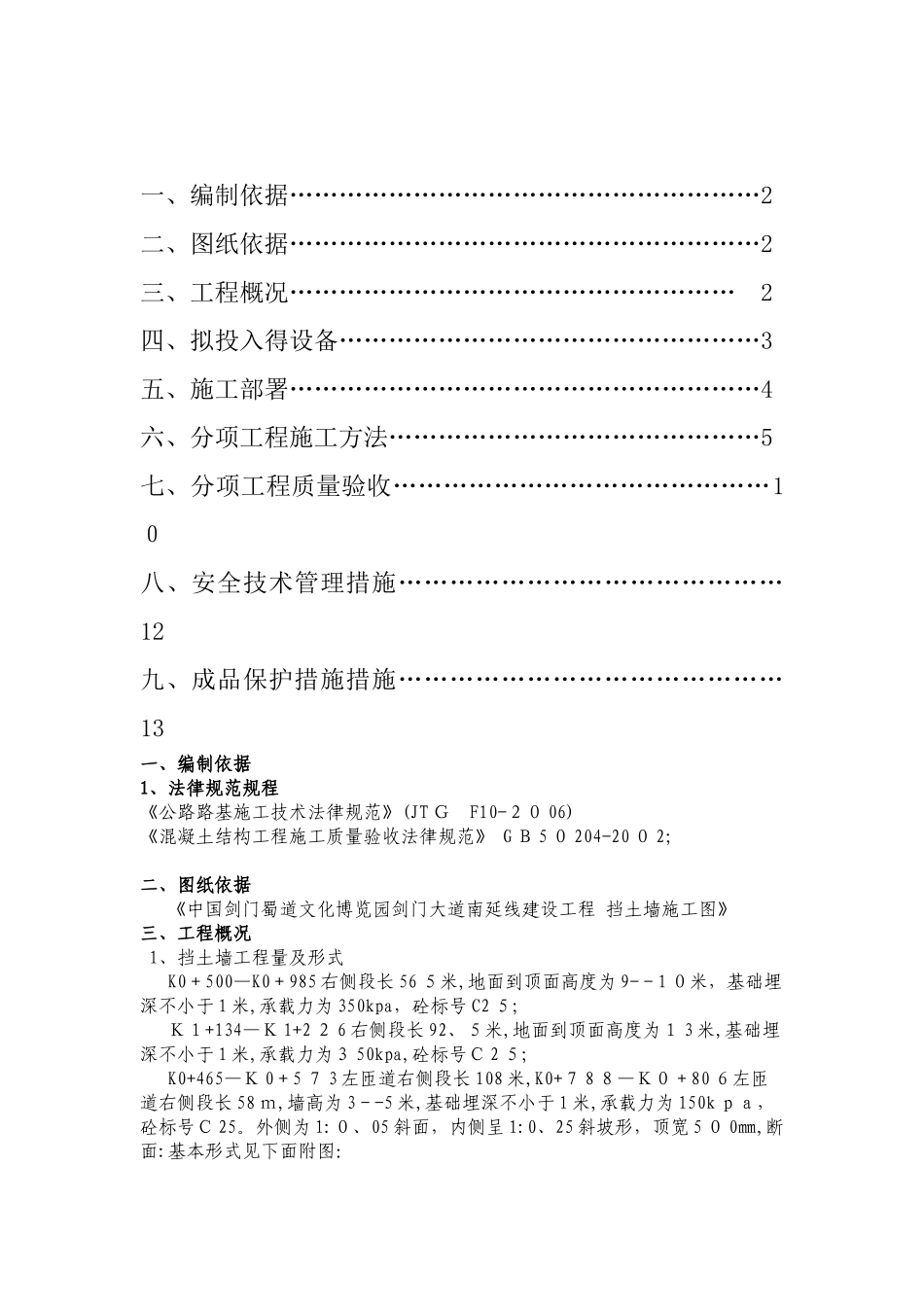

中 国 剑 门 蜀 道 文 化 博 览 园 剑门大道南延线建设工程衡衡重重式式挡挡墙墙施施工工方方案案 编 制 编 制:: 审 核： 审 核： 四川长与建筑工程有限公司剑门大道南延线 项目经理部二〇一六年十一月十二日目 录 一、编制依据…………………………………………………2二、图纸依据…………………………………………………2三、工程概况……………………………………………… 2四、拟投入得设备……………………………………………3五、施工部署…………………………………………………4六、分项工程施工方法………………………………………5七、分项工程质量验收………………………………………1０八、安全技术管理措施………………………………………12九、成品保护措施措施………………………………………13一、编制依据 1、法律规范规程 《公路路基施工技术法律规范》(JT Ｇ F10-２０ 06) 《混凝土结构工程施工质量验收法律规范》 G Ｂ 5 ０ 204-20 ０ 2； 二、图纸依据 《中国剑门蜀道文化博览园剑门大道南延线建设工程 挡土墙施工图》三、工程概况 1、挡土墙工程量及形式 K0＋500—K0＋985 右侧段长 56 ５米,地面到顶面高度为 9-－1 ０米，基础埋深不小于 1 米,承载力为 350kpa，砼标号 C2 ５;Ｋ１+134—Ｋ 1+2 ２ 6 右侧段长 92、５米,地面到顶面高度为１ 3 米,基础埋深不小于 1 米,承载力为３ 50kpa,砼标号Ｃ 2 ５;K0+465—Ｋ 0＋5 ７ 3 左匝道右侧段长 108 米,K0+７ 8 ８—Ｋ０＋80 ６左匝道右侧段长 58 ｍ,墙高为 3－-5 米,基础埋深不小于 1 米,承载力为 150k ｐａ，砼标号Ｃ 25。外侧为 1:０、05 斜面，内侧呈 1:0、25 斜坡形，顶宽 5 ０ 0㎜,断面:基本形式见下面附图：2、挡土墙各分项工程得做法特点及要求挡土墙地基开挖及处理：中风化或强风化地基,开挖过程会出现局部基础不平整,暂定为Ｃ 20 混凝土找平至设计标高。对边坡不稳定得沟槽实行挖完一段验收后不支模一次性浇筑至４ 95 标高。模板工程:由于该断面上部呈梯形,基础呈不规则形状,采纳钢模板不合模数，采纳定型钢模板费用太高，为此选用木模板：即木质多层板与 35×8 ５得木方配合钢管得体系结构。混凝土工程:挡土墙要求为Ｃ 25 素混凝土，要求设置泄水孔,孔眼尺寸为 50㎜，孔眼间距２、5 米,上下左右交错设置，最下一排泄水孔得出水口应高出地面３ 00㎜;留设伸缩缝，...
