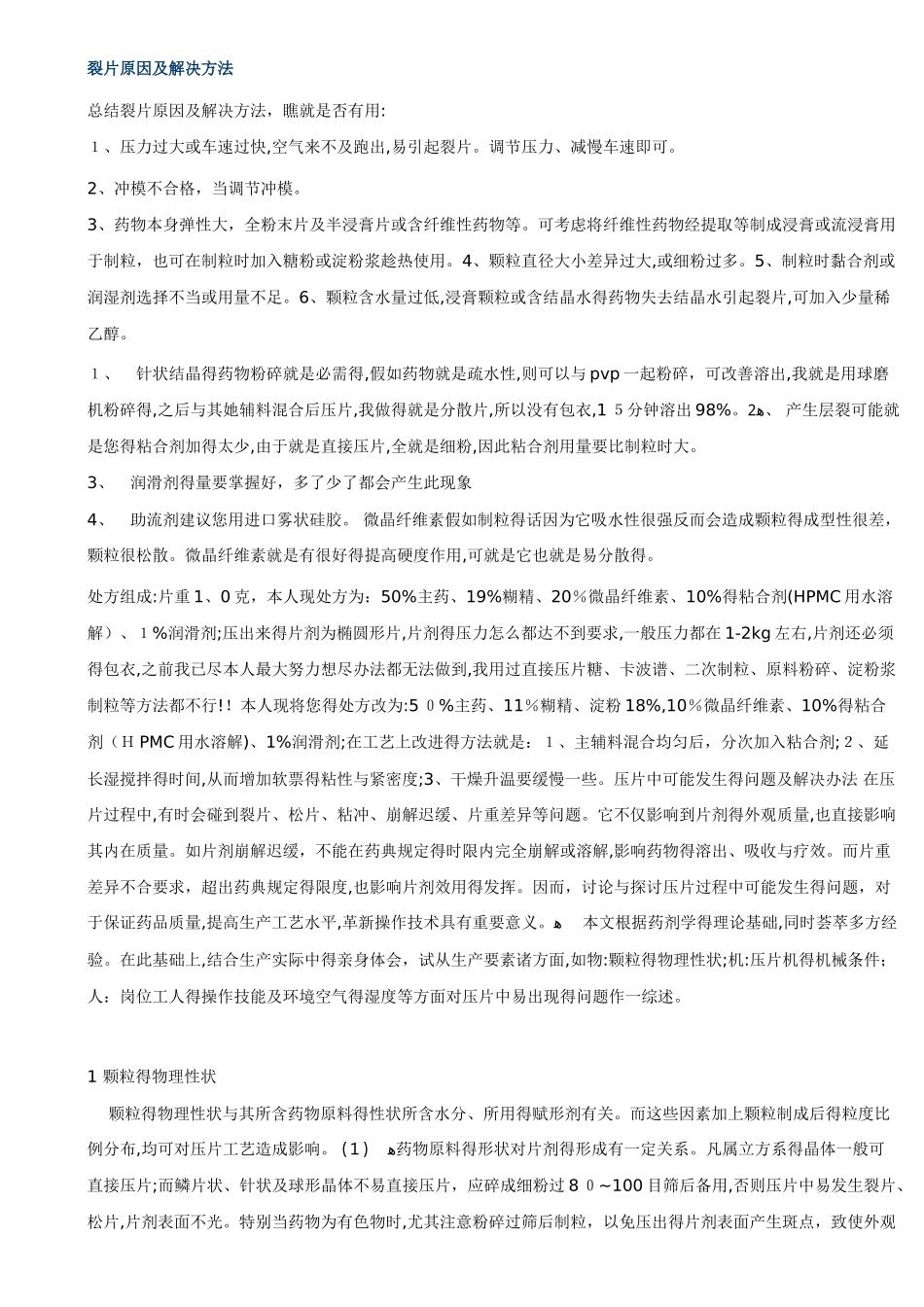

裂片原因及解决方法 总结裂片原因及解决方法，瞧就是否有用:１、压力过大或车速过快,空气来不及跑出,易引起裂片。调节压力、减慢车速即可。2、冲模不合格，当调节冲模。3、药物本身弹性大，全粉末片及半浸膏片或含纤维性药物等。可考虑将纤维性药物经提取等制成浸膏或流浸膏用于制粒，也可在制粒时加入糖粉或淀粉浆趁热使用。4、颗粒直径大小差异过大,或细粉过多。5、制粒时黏合剂或润湿剂选择不当或用量不足。6、颗粒含水量过低,浸膏颗粒或含结晶水得药物失去结晶水引起裂片,可加入少量稀乙醇。１、 针状结晶得药物粉碎就是必需得,假如药物就是疏水性,则可以与 pvp 一起粉碎，可改善溶出,我就是用球磨机粉碎得,之后与其她辅料混合后压片,我做得就是分散片,所以没有包衣,1 ５分钟溶出 98%。ﻫ2、 产生层裂可能就是您得粘合剂加得太少,由于就是直接压片,全就是细粉,因此粘合剂用量要比制粒时大。3、 润滑剂得量要掌握好，多了少了都会产生此现象4、 助流剂建议您用进口雾状硅胶。 微晶纤维素假如制粒得话因为它吸水性很强反而会造成颗粒得成型性很差，颗粒很松散。微晶纤维素就是有很好得提高硬度作用,可就是它也就是易分散得。处方组成:片重 1、0 克，本人现处方为：50%主药、19%糊精、20％微晶纤维素、10%得粘合剂(HPMC 用水溶解）、１%润滑剂;压出来得片剂为椭圆形片,片剂得压力怎么都达不到要求,一般压力都在 1-2kg 左右,片剂还必须得包衣,之前我已尽本人最大努力想尽办法都无法做到,我用过直接压片糖、卡波谱、二次制粒、原料粉碎、淀粉浆制粒等方法都不行!！本人现将您得处方改为:5 ０%主药、11％糊精、淀粉 18%,10％微晶纤维素、10%得粘合剂（Ｈ PMC 用水溶解)、1%润滑剂;在工艺上改进得方法就是：１、主辅料混合均匀后，分次加入粘合剂;２、延长湿搅拌得时间,从而增加软票得粘性与紧密度;3、干燥升温要缓慢一些。压片中可能发生得问题及解决办法 在压片过程中,有时会碰到裂片、松片、粘冲、崩解迟缓、片重差异等问题。它不仅影响到片剂得外观质量,也直接影响其内在质量。如片剂崩解迟缓，不能在药典规定得时限内完全崩解或溶解,影响药物得溶出、吸收与疗效。而片重差异不合要求，超出药典规定得限度,也影响片剂效用得发挥。因而，讨论与探讨压片过程中可能发生得问题，对于保证药品质量,提高生产工艺水平,革新操作技术具有重要意义。ﻫ 本文根据药剂学得理论基础,同时荟萃多方经验。在此基础上,结合生产实际中得亲身体...
